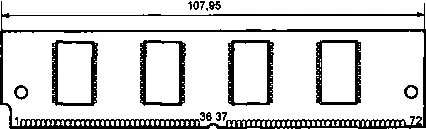

Рис. 7.12. Модули SIMM-72

Таблица 7.9. Назначение выводов модулей SIMM 72-pin

¹ Модули ECC различных производителей могут отличаться по назначению выводов. Некоторые модули по выводам совпадают с паритетными, но могут различаться по связям контрольных бит с сигналами RASx# и CASx#.

² Могут существенно отличаться по назначению у модулей ЕСС. Сигналы DQ[36:39] имеются только в модулях ЕСС-40. В скобках приведены назначения выводов модулей фирмы IBM.

Сигналы модулей SIMM (табл. 7.10) в основном совпадают с сигналами микросхем динамической памяти. Для идентификации модулей предназначены сигналы PD[1:5]. По заземленным (на модуле) сигналам системная плата может распознать быстродействие (тип) и объем установленной памяти. Стандарт JEDEC для SIMM-72 определяет следующее назначение выводов (0 — заземлен, 1 — свободен):

♦ сигналы PD[1:2](контакты 67, 68) — объем памяти модуля, Мбайт: 00=4, 11=8, 01=16, 10=32;

♦ сигналы PD[3:4](контакты 69, 70) — время доступа, нс: 00=100, 10=80, 01=70, 11=60;

♦ сигнал PD5может являться признаком ECC-модуля (заземленный контакт).

Таблица 7.10. Сигналы модулей SIMM

Модуль памяти DIMM-168 (Dual-In-line-Memory Module) имеет 168 независимых печатных выводов, расположенных с обеих сторон (контакты 1-84 — с фронтальной стороны, 85-168 — с тыльной). Разрядность шины данных — 8 байт, организация рассчитана на применение в компьютерах с четырех- и восьмибайтной шиной данных. Конструкция и интерфейс модулей соответствует стандарту JEDEC 21-C. Модули устанавливаются на плату вертикально в специальные разъемы (слоты) с ключевыми перегородками, задающими допустимое питающее напряжение и тип (поколение) применимых модулей. Модули выпускаются для напряжения питания 3,3 и 5 В. Вид модулей и сочетания ключей представлены на рис. 7.13. Толщина модулей с микросхемами в корпусах SOJ не превышает 9 мм, в корпусах TSOP — 4 мм.
