Назначение контактов слота AGP приведено в табл. 6.15, в позициях ключей через дробь указано назначение для карт 3,3/1,5 В. На универсальном слоте присутствуют все эти цепи, на универсальных картах все цепи, назначенные ключам, отсутствуют. Из-за двух ключей на универсальной карте теряется пара контактов для подачи питания VCC3.3, и их остается только 4, что ограничивает потребляемый ток (допустимый ток для каждого контакта — 1 А). На универсальной карте также нет дополнительного питания 3,3Vaux, используемого для питания цепей формирования сигнала РМЕ#в режиме «сна».

Таблица 6.15. Сигналы порта AGP

1 Инверсные стробы отсутствуют на картах и слотах 3,3 В (там нет режима 4х).

2 Опорное напряжение не требуется для слотов и карт 1х.

Кроме собственно AGP, в порте AGP заложены сигналы шины USB , которую предполагается заводить в монитор (линии USB+, USB- и сигнал OVRCNT#, которым сообщается о перегрузке по току линии питания +5 В, выводимой в монитор).

Сигнал РМЕ#относится к интерфейсу управления энергопотреблением (Power Management Interface). При наличии дополнительного питания 3,3Vauxэтим сигналом карта может инициировать «пробуждение».

Спецификация AGP Pro описывает более мощный коннектор, позволяющий в 4 раза повысить мощность, подводимую к графической карте. При этом сохраняется односторонняя совместимость: карты AGP могут устанавливаться в слот AGP Pro, но не наоборот. Коннектор AGP Pro имеет дополнительные контакты с обеих сторон обычного коннектора AGP (рис. 6.14) для линий GND и питания 3,3 и 12 В, назначение этих контактов приведено в табл. 6.16. Для правильной установки обычной карты со стороны задней кромки системной платы дополнительная часть слота AGP Pro закрывается съемной пластмассовой заглушкой. Карта AGP Pro может также использовать 1–2 соседних слота PCI: чисто механически (как точки опоры и место), как дополнительные коннекторы для подачи питания, как функциональные коннекторы PCI.

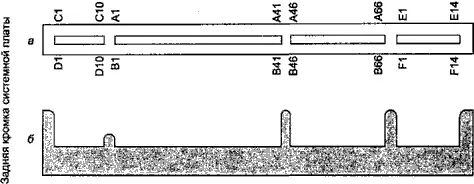

Рис. 6.14. Коннектор карты AGP Pro (показан ключ питания карты 1,5 В): а — вид сверху, б — профиль ключей

Таблица 6.16. Дополнительные контакты коннектора AGP Pro

В совокупности карта AGP Pro может потреблять до 110 Вт мощности, забирая ее по шинам питания 3,3 В (до 7,6 А) и 12 В (до 9,2 А) с основного разъема AGP, дополнительного разъема питания AGP Pro и одного-двух разъемов PCI. Карты AGP Pro большой мощности (High Power, 50-110 Вт) занимают 2 слота PCI, малой (Low Power, — 50 Вт) — 1 слот. Соответственно скобка крепления к задней панели ПК у них имеет утроенную или удвоенную ширину. Кроме того, карты имеют крепеж к передней стенке ПК. На дополнительном разъеме цепь PRSNT1#служит признаком наличия карты (контакт заземлен), a PRSNT2#— признаком потребляемой мощности (до 50 Вт — контакт свободен, до 110 Вт — заземлен).
