Блок питания стандарта ATX в настоящее время имеет несколько разъемов, подключаемых к материнской плате: универсальный разъем питания 20+4 контакта (1 шт.), разъем 12 В (1 шт.). Кроме этого имеются: разъемы для подключения периферийных устройств – накопителей – (несколько шт.), разъемы SATA (1 или 2 шт.), разъем для видео PCI-Express (1 шт.), разъем для FDD (1 шт.). Некоторые из них могут отсутствовать, и количество их может быть разным.

Основной разъем БП содержит 20 контактов, расположенных в 2 ряда. Описание их приведено в табл. 4.2, указаны стандартно используемые цвета проводников.

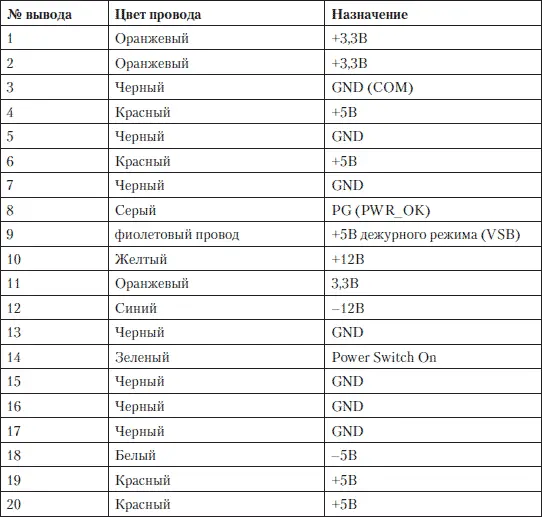

Таблица 4.2. 20-контактный разъем питания БП АТХ

Рис. 4.15. 20-контактный разъем питания АТХ

В новых версиях стандарта ATX появились 4-контактный разъем с питанием + 12В, который подсоединяется к материнской плате на базе процессоров Pentium 4. и специальный дополнительный 6-контактный разъем для подключения современных видеокарт.

В ранних компьютерах форм-фактора АТХ блоки питания обеспечивали мощность около 250 Вт.

С увеличением мощности, потребляемой ПК, в БП понадобился дополнительный разъем; в стандартах АТХ 2.02, АТХ 2.03 и АТХ 12V 1.X.

В последующих стандартах этот вспомогательный разъем был исключен. Вспомогательный разъем обеспечивал дополнительную мощность до 72 Вт в цепи +12 В.

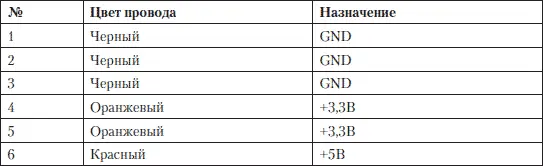

Таблица 4.3. Вспомогательный 6-контактный разъем БП АТХ

Повышенное энергопотребление процессоров Pentium 4 и новых AMD заставило разработчиков установить на МП дополнительный разъем для питания процессора. На материнских платах установлены модули стабилизации напряжения, которые преобразовывают высокое напряжение от БП – 12 В в низкие напряжения, для питания ЦПУ. Intel добавила в стандарт АТХ новый 4-контактный разъем для напряжения 12 В, расположенный максимально близко к преобразователю и процессору, чтобы уменьшить утечку энергии. Этот разъем называется Р4, или +12 Power Connector. Разъем Р4, у которого контакты выдерживают ток 8А, обеспечивает 192 Вт в цепи + 12 В.

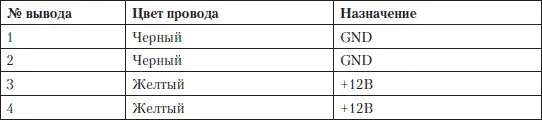

Таблица 4.4. 4-контактная вилка ATX12V1

Рис. 4.16. 4-контактный разъем питания АТХ, +12 В

С появлением видеокарт PCI Express понадобилась дополнительная мощность для обеспечения питанием более производительных видеокарт. 20-контактный разъем питания был заменен на составной 24-контактный стандарта АТХ 12V 2.0 – 20+4. В итоге суммарная мощность БП, складывающаяся из мощности, передаваемой через основной разъем, к примеру – 370 Вт, и 4-контактный разъем – 192 Вт, может достигать 560 Вт.

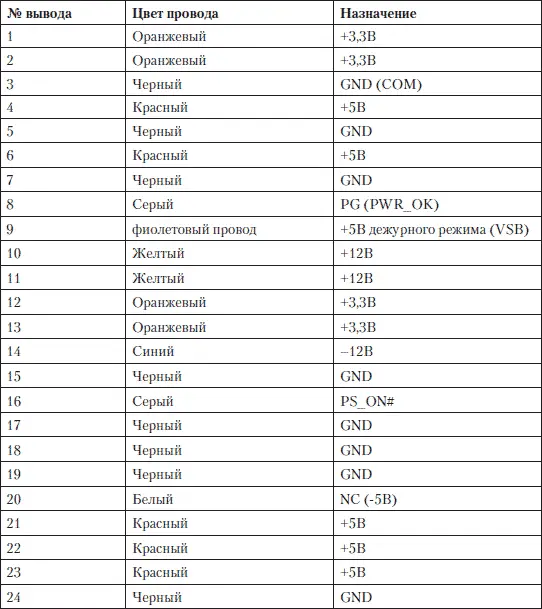

Таблица 4.5. 24-контактный разъем питания БП АТХ 12V 2. 0

Рис. 4.17. 24-контактный разъем питания АТХ

Для питания мощных видеокарт был разработан специальный 6-контактный разъем для передачи +12В. Так же как и в 4-контактном дополнительном разъеме, контакты рассчитаны на максимальный ток 8 А. Некоторые материнские платы поддерживают две видеокарты, для таких плат выпускаются БП с двумя 6-контактными разъемами. Самые мощные БП обеспечивают нагрузку до 1000 Вт.

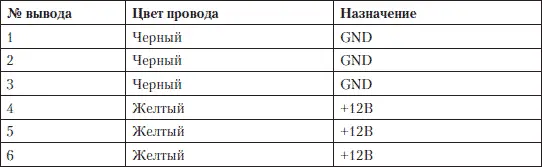

Таблица 4.6. 6-контактный разъем БП АТХ для питания видеокарт PCI Express

Для питания дисковых накопителей (винчестеров), CD и DVD-приводов используется специальный 4-контактный разъем Molex-Peripheral, или Molex (табл. 4.7).

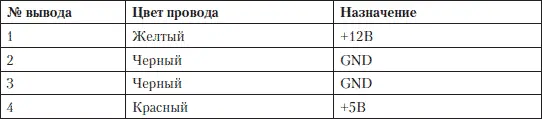

Таблица 4.7. Разъем для питания внешних устройств – Molex для АТА – дисков и приводов CD

Для питания 3,5" дисковода – флоппи используется отдельный 4-контактный разъем питания (табл. 4.8).
