• Система охлаждения. Охлаждение корпуса должно обеспечивать эффективный отвод тепла. Для этого существуют вентиляционные отверстия, дополнительные вентиляторы и другие технические решения. Перед тем как купить корпус для замены или сборки ПК, загляните внутрь – изучите конструкцию, вентиляцию, возможность дальнейшей модернизации. Обычно в хороших магазинах корпуса выставлены на витрину и можно попросить менеджера открыть крышку. Можно также изучить корпус по фотографиям в Интернете – на сайте магазина или производителя.

Как правило, хорошо вентилируемые и менее шумные корпуса имеют также еще и привлекательный внешний вид.

• Блок питания. БП в новом корпусе должен обеспечивать требуемую мощность. Лучше пусть будет запас по мощности, чем БП будет работать на пределе. Хорошо, когда в корпусе существует возможность замены БП на более габаритный (в глубину), так как в дальнейшем может понадобиться более мощный БП.

Компьютерный блок питания (БП) предназначен для обеспечения электроэнергией всех узлов ПК. Напряжение сети переменного тока (в нашей стране 220 В) выпрямляется и понижается до заданных значений. БП выполняет также функцию стабилизации напряжения и защиты.

Если ПК не включен, сетевой кабель подсоединен к розетке, а выключатель на корпусе БП не выключен, то БП работает. На МП поступает «дежурное» напряжение, питающее микросхемы МП и некоторые подключенные к ней устройства. «Дежурное» напряжение используется для возможности включения ПК клавиатурой, дистанционно модемом или локальной сетью. На МП обычно в районе разъемов SATA встроен небольшой зеленый светодиод, он светится при подаче «дежурного» напряжения.

Вначале, после включения ПК, БП проводит самотестирование (0,1–0,3 с), после которого посылает сигнал [1] Используется специальный управляющий сигнал – «Power Good». на ЦП. Если БП неисправен (не прошел самотестирование), ПК не начнет работу, чтобы его компоненты не получили повреждение.

Основным рабочим параметром компьютерного блока питания БП является максимальная мощность, которую он может потреблять из сети, и величина максимального тока 12-вольтной цепи. Современные БП построены по импульсной схеме и обеспечивают выходные напряжения ±5, ±12, +3,3 В. Большинство микросхем используют для питания 5 В. В настоящее время распространен БП стандарта ATX, который появился вместе с процессорами Pentium. До этого использовались БП стандарта AT, которые обеспечивали питанием МП с процессорными разъемами Socket 7 и Socket 370.

Рис. 4.13. Блок питания компьютера стандарта АТХ

Форм-фактор БП определяет физические размеры, расположение отверстий крепления, схему электрических разъемов.

В БП AT выключатель питания выполнен в виде отдельного устройства (кнопочного 4-контактного выключателя), который разрывает контакты цепи, подающей напряжение на БП.

Рис. 4.14. Блок питания компьютера стандарта АТ

Такой выключатель выведен на переднюю панель системного блока и соединен с БП 4 проводами, которые находятся в общем кембрике.

Компьютер с БП АТ не может автоматически включаться и выключаться.

БП стандарта AT подключается к материнской плате двумя идентичными 6-контактными разъемами. Они вставляются в единый 12-контактный разъем на материнской плате. К разъемам от блока питания идут цветные провода, подключать нужно так, чтобы контакты разъемов с черными проводами были рядом – в середине разъема материнской платы. Схема AT-разъема питания на материнской плате представлена в табл. 4.1.

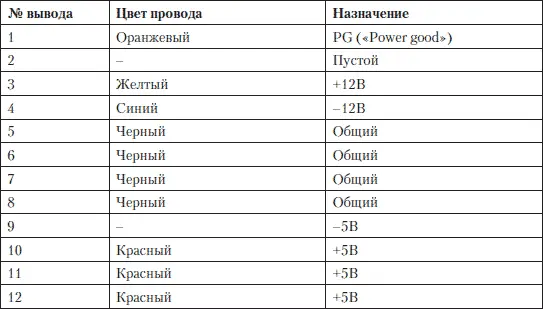

Таблица 4.1. 12-контактный разъем питания БП АТ

Для безошибочного подсоединения проводов питания к кнопке в корпусе AT нужно, чтобы при замыкании контактов соединялись белый с коричневым, черный с синим провода, либо черный с коричневым, белый с синим. Нельзя, чтобы соединялись черный с белым, синий с коричневым.

Использование стандарта АТХ (AT Extended Specification) позволило избавиться от механического выключателя на передней панели ПК, который разрывал входную цепь БП – 220 В. Теперь же большая кнопка на корпусе современного ПК при нажатии замыкает провода, идущие к МП. Напряжение 220 В выключается только лишь кнопкой на задней стороне БП. Стандарт АТХ позволяет дистанционно управлять включением ПК.
