Мало кто из знатоков вам прямо сразу ответит, как расшифровывается аббревиатура LPT. На самом деле это сокращение от Line Print Terminal (терминал линии печати). Есть и другие версии: Line PrinTer – т. е. «построчный принтер», а некоторые утверждают, что L означает Letter – «буква», т. е. получается «буквенный принтер» (как будто во времена появления этого порта существовали какие-нибудь принтеры, отличные от «буквенных»).

Порт LPT был спроектирован специально для компьютеров и появился в их составе позже, чем COM. В самом первом IBM PC (1981) вообще никаких привычных интерфейсов не было, а в более усовершенствованной модели IBM PC XT (1984) LPT присутствовал лишь в некоторых конфигурациях. Многие первые модели принтеров подключались через СОМ, но это оказалось медленно и неудобно. LPT сразу проектировали так, чтобы обеспечить передачу данных с большими скоростями. Как следует из названия, он предназначался для конкретной задачи – подсоединения принтера, но область его использования оказалась заметно шире.

С LPT тесно связан интерфейс Centronics, название которого относится как к набору сигналов и протоколу взаимодействия, так и к 36-контактному разъему, устанавливаемому на принтерах (рис. 3.4). Со стороны компьютера Centronics никогда не используется, вместо него устанавливается разъем-гнездо DB-25-female («мама» – в отличие от COM-порта, где используется штыревая часть, вилка DB-25-male, «папа»). Все эти разъемы, как и сигналы, были окончательно стандартизированы в международном стандарте IEEE 1284 (1994 г.).

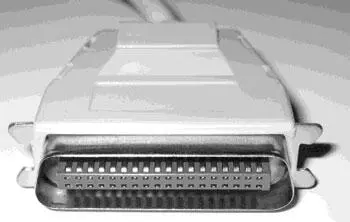

Рис. 3.4. Разъем Centronics на кабеле для подсоединения принтера

В отличие от порта COM, не утратившего своего значения до настоящего времени и не потеряющего его, очевидно, еще долго, LPT уже почти утратил свои позиции – практически все ориентированные на него устройства, включая принтеры, ныне делаются под USB. LPT ничем не проще и не дешевле более скоростного USB, а кабели под него куда более громоздкие. А наличие в современных микроконтроллерах встроенного UART позволило без излишних усилий перевести на последовательный порт и все нестандартные устройства, не требующие высокой скорости передачи, – вроде научного и медицинского оборудования.

Но если вам все-таки попадется LPT-устройство, то выход может быть таким же, как в случае COM, – либо переходник к одному из существующих интерфейсов, либо вставная PCI-плата. Причем последний вариант, как и для последовательного порта, предпочтительнее остальных – LPT еще более капризен, чем COM, при его виртуализации через другие интерфейсы, и кабель USB-LPT для подключения принтеров может не заработать при подключении, например, сканера.

Этот интерфейс отличается от остальных тем, что имеет сугубо специфическое назначение – для подключения мышей и клавиатур. Мне неизвестны какие-либо другие устройства, которые его используют. Причем и для мыши, и для клавиатуры используются одинаковые 6-контактные разъемы типа MiniDIN, помеченные (после принятия стандарта PC99) цветами: для мыши – бирюзовым, для клавиатуры – сиреневым. С физической точки зрения PS/2 является последовательным портом с отдельной линией синхронизации и еще отличается тем, что имеет вывод +5 В для питания подключенного устройства.

Разъемы PS/2 – почти единственное, что осталось от некогда нашумевшей архитектуры IBM PS/2 [7]. Первоначально ПК не поддерживали никаких мышей – зачем они в текстовом интерфейсе? Для подключения приходилось использовать специальные адаптеры, устанавливаемые в свободные слоты на плате. Затем распространились последовательные мыши, которые подключались в COM-порт. Отметим не всем очевидную нестандартность этого решения – как мы уже упоминали, разъем COM-порта не имеет специального вывода питания. Поэтому все последовательные мыши питались от одной из сигнальных (дополнительных) линий, которая устанавливалась драйвером в нужное состояние. Мыши разных производителей использовали разные линии для питания и разную полярность напряжения, поэтому драйверы могли быть несовместимыми.

Удивительно, но такое «незаконное» подключение продержалось в качестве стандарта де-факто полтора десятилетия – разрабатывая стандарт АТХ в 1997 году, компания Intel ввела разъемы из давно забытой к тому времени IBM-овской линейки PS/2 в качестве интерфейса для подключения клавиатуры и мыши. Это было наиболее удобным решением, и даже многие современные платы поддерживают такие порты. Преимуществом их стало то, что мышь поддерживается на уровне BIOS (клавиатура, как основное устройство, поддерживалась изначально). Поэтому подключаемые к PS/2 (и, кстати, даже к USB) мыши в современных ПК вполне могут работать и в DOS, без всяких драйверов.
