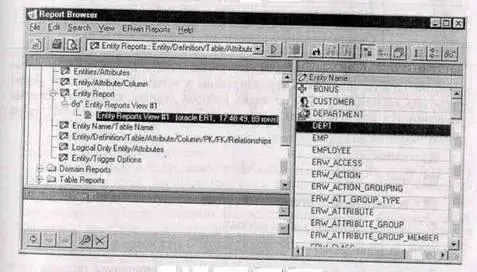

Диалог Report Browser вызывается кнопкой в панели инструментов ERwin. Его внешний вид показан на рис. 2.120.

Рис. 2.120. Диалог Report Browser

Диалог Report Browser имеет собственное меню и панель инструментов. Назначение кнопок панели инструментов показано в табл. 2.7.

Таблица 2.7. Кнопки панети инструментов Report browser

Кнопки	Назначение кнопки
	Создание нового отчета или папки
	Печать отчета
	Просмотр результата выполнения отчета
	Выполнение отчета
	Фиксация изменений (для редактируемого отчета)
	Поиск элементов отчета: задание условий поиска, поиск следующей строки и поиск другого отчета, соответствующего строке
	Включение и выключение дерева отчетов
	Показать список выполненных отчетов в хронологическом порядке
	Перейти к предыдущему отчету (при создании нового отчета на основе строки существующего)
	Выбор колонок и сортировка выполненного отчета
	Ассоциирование строки отчета с иконкой
	Сохранение выполненного отчета в виде представления

В верхней левой части диалога расположено окно, отображающее дерево отчетов. Отчеты могут быть сгруппированы в папки. Каждый отчет может включать несколько результирующих наборов данных, каждое из которых генерируется при очередном выполнении отчета. Каждый элемент дерева помечен иконкой:

- папка;

- отчет;

- редактируемый отчет;

- результирующий набор данных;

- представление.

По умолчанию Report Browser содержит предварительно определенные отчеты, позволяющие наглядно представить информацию об основных объектах модели данных - как логической, так и физической. Для выполнения отчета достаточно дважды щелкнуть по нему в дереве отчетов или щелкнуть по соответствующей кнопке на панели инструментов. Результат выполнения отчета будет отображен в правом окне диалога Report Browser.

Иконка результирующего набора будет также добавлена в дерево отчетов.

В левом нижнем окне Report Browser отображается комментарий к отчету (вносится в диалоге ERwin Report Editor, см. ниже).

В нижней части диалога содержится дополнительная панель инструментов для управления деревом отчетов (табл. 2.8).

Таблица 2.8. Кнопки нижней панели инструментов Report Browser

Кнопка	Назначение кнопки
	Редактировать выделенный отчет
	Удалить отчет
	Показать только верхний уровень дерева
	Сделать выбранную папку корнем дерева (показать только выбранную ветку дерева)
	Сделать корнем дерева родительскую папку (по отношению к выбранной)

Для создания нового отчета следует выбрать пункт меню File/New

ERwin Report или щелкнуть по кнопке на панели инструментов. Появляется диалог ERwin Report Editor (рис. 2.121).

В поле Name следует внести имя отчета. Категория отчета (Category) указывает на тип объектов модели, по которым будет создаваться отчет (атрибуты, сущности, домены, связи и т. д.).

Закладки Definition и Note служат соответственно для внесения определения и комментария к отчету.
