Кнопки Match и UnMatch позволяют связать объекты модели и БД, имеющие разные имена. Например, в модели ERwin таблице CUSTOMER соответствует таблица CUST в БД. По умолчанию ERwin определяет, что это разные объекты, хотя по смыслу это одно и то же. Для того чтобы ERwin правильно провел синхронизацию, необходимо вручную связать эти две таблицы. Для связывания таблиц необходимо щелкнуть по кнопке Match, затем по таблице модели (левый список) и, наконец, по таблице БД (правый список). Кнопка UnMatch служит для отмены связывания таблиц.

Линейка индикаторов между списками показывает установленную опцию синхронизации объектов.

Кнопка Report, позволяет сгенерировать отчет о синхронизации, кнопка Preview вызывает диалог Preview SQL Commands, в котором показывается SQL-скрипт, выполняемый для проведения синхронизации.

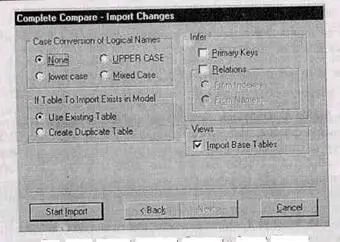

После щелчка по кнопке Next возникает диалог Complete Compare -Import Changes, в котором можно задать дополнительные опции синхронизации, касающиеся модификации модели (рис. 2.108).

Группа Case Conversion of Logical Names позволяет задать регистр имен создаваемых в модели объектов.

Группа If Table to Import Exists in Model позволяет задать опции генерации схемы в случае, если таблица уже существует в модели. Может быть использована существующая таблица (Use Existing Table) либо создана дублирующая (Create Duplicate Table).

Опции Primary Keys, Relations и Import Base Tables имеют то же назначение, что и соответствующие опции диалога Reverse Engineer - Set Options (см. выше).

Рис. 2.108. Диалог Complete Compare - Import Changes

Кнопка Start Import служит для запуска процесса импорта объектов в модель из БД, SQL(DDL)-скрипт, диаграммы из репозитория ModelMart или файла ER1/ERX. В процессе импорта ERwin показывает сообщения об успешном или неуспешном завершении выполнения импорта для каждого объекта.

ERwin поддерживает не только проектирование сервера БД, но и автоматическую генерацию клиентского приложения в средах разработки MS Visual Basic и Power Builder. Технология генерации состоит в том, что на этапе разработки физической модели данных каждой колонке присваиваются расширенные атрибуты, содержащие информацию о свойствах объектов клиентского приложения (в том числе визуальных), которые будут отображать информацию, хранящуюся в соответствующей колонке. Эта информация записывается в файле модели. На основе информации, содержащейся в расширенных атрибутах, генерируются экранные формы. Полученный код может быть немедленно откомпилирован и выполнен без дополнительного ручного кодирования.

Каждой колонке в модели ERwin можно задать предварительно описанные и именованные свойства:

правила валидации (проверки значений);

начальные значения, устанавливаемые по умолчанию;

стиль визуального объекта (например, поле ввода, радиокнопка и т.д.);

формат изображения.

Для описания каждого свойства ERwin содержит соответствующие редакторы. Редакторы Validation Rule Editorдля задания правил валидации и редактор Default/Initial Editorдля задания начальных значений были описаны в 2.3.4.

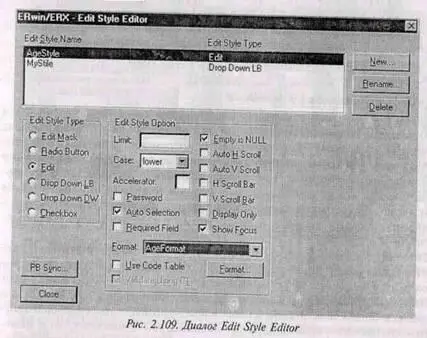

Для описания стиля визуального объектаслужит диалог Edit Style Editor. Этот диалог различается в зависимости от выбранного клиента. На рис. 2.109 показан вид диалога в случае Power Builder. В левой части диалога располагается группа радиокнопок, соответствующая визуальным объектам, например полю ввода (Edit), окну выбора (Check Box) и др. При щелчке по одной из кнопок в центральной части диалога появляются поля для задания свойств соответствующего объекта.

Радиокнопка Edit mask позволяет задать маску ввода данных, например (@@@)-@@@-@@@@ для номера телефона.

Кнопки New, Rename и Delete служат для создания, переименования и удаления стиля. В верхней части диалога отображается список предварительно описанных стилей.

Для редактирования форматов служит диалог Display Format Editor (рис. 2.110).

В окне Format Name отображается список всех предварительно созданных форматов. Поле PowerBuilder/Visual Basic Display Format служит для описания маски ввода данных. С помощью комбинированного списка Type можно выбрать тип данных (string, number, date, time или datetime).

Кнопки New, Rename и Delete служат для создания, переименования и удаления формата.

С помощью кнопки РВ Sync (только для PowerBuilder) можно синхронизировать форматы модели ERwin со словарем PowerBuilder.
