Владимир Арбузов - Броненосцы типов “Центурион”, “Ринаун” и “Трайомф”. 1890-1920 гг.

Рангоут состоит из двух мачт с боевыми марсами, которых на фок-мачте два, а на грот-мачте один. Полный комплект команды и офицеров – 620 человек.

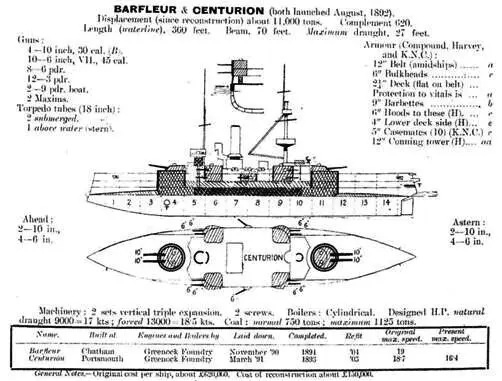

Броненосцы “Центурион ” и “Барфлер ”

(Сведения о кораблях, опубликованные в английском справочнике “JANE’S FIGHTING SHIPS”. 1909г.)

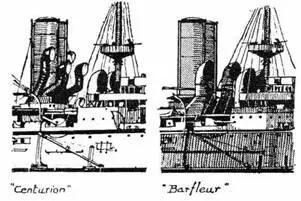

Вид на фок-мачты и трубы броненосцев “Центурион” и “Барфлер”. 1890-е гг.

(Из книги О. Parkes British Battleships. London. 1966.)

“Центурион” и “Барфлер” на момент вступления в строй имели следующие тактико-технические характеристики.

Водоизмещение: 10634 т. (нормальное), 11120 т (полное), 12213 т. (наибольшее).

Размерения: Длина 360 футов между перпендикулярами, 390 футов 9 дм наибольшая, ширина 70 футов, средняя осадка 25 футов 7 дм при нормальном водоизмещении, и 26 футов 8 дм при водоизмещении в полном грузу.

Артиллерия: 4 10-дм орудия с длиной ствола в 32 калибра, 10 4,7 дм орудий, 8 6-фунтовых, 12 3-фунтовых, 2 9 -фунтовых орудия предназначенных для вооружения шлюпок и десанта, 7 пулеметов.

Бронирование: Главный пояс 12-10- 9 дм, борт 4 дм, нижняя траверзная переборка 8 дм, верхняя траверзная переборка 3 дм, барбеты 9-8-5 дм, башни 6 дм (лобовая и бортовая часть, броневая крыша отсутствовала), казематы 4 дм (лобовая часть) 2 дм (бортовая часть), носовая боевая рубка 12 дм, коммуникационная труба 8 дм, кормовая боевая рубка 2 дм, коммуни

кационная труба 2 дм, палубы: 2 дм средняя и 2,5 дм нижняя вне цитадели.

Механизмы: Две 3-цилиндровые паровые машины, тройного расширения с проектной мощностью 9000 л.с. работали каждая на свой винт. 8 цилиндрических котлов, с возвратными трубками, располагались в четырех отделениях – по два, по обеим сторонам продольной переборки.

Расположение котлов и котельных отделений очень напоминало расположение примененное на броненосцах типа “Роял Соверен”, но без центрального коридора, для транспортировки боеприпасов. Нормальный запас угля 750 тонн, полный 1440 т. На “Центурионе” полный запас угля был равен 1420 т. Расход угля 10,5 тонны в час при мощности машин 9000 л.с. Дальность плавания 5230 миль со скоростью 10 узлов.

Шлюпки: 1 56-футовый катер-миноносец, 2 40- футовых паровых катера, 1 36-футовый парусный пинас, 1 42-футовый рабочий катер, 1 32-футовый гребной баркас, 2 30-футовых катера, 1 26-футовый вельбот, 1 25-футовый, 1 30-футовая и 1 24 футовая джинги, 1 18 футовая и 2 16 фунтовых шлюпки и 1 14- футовый плот.

Якоря: три улучшенного типа Мартина и 2 стоп-анкера. Глубина постановки на якорь 525 футов.

Экипаж по штату: в январе 1891 года 606 , в 1895 году 620, в 1903 (600) человек.

Стоимость: “Центурион” 540090, “Барфлер” 533666 фунтов стерлингов.

На момент завершения достроечных работ броненосцы типа “Центурион” по своему силуэту сильно напоминали броненосцы типа “Роял Соверен”. Они были меньше по размерам, но пропорции силуэтов были такие же. Трубы стояли почти рядом, но несколько ближе к носовому барбету. Их можно было отличить и от почти однотипного “Ринауна”, на котором была открытая верхняя палуба в средней части, имелись два одинаковых боевых марса на фок-мачте и заметные отличия в расположении и форме дефлекторов вентиляции.

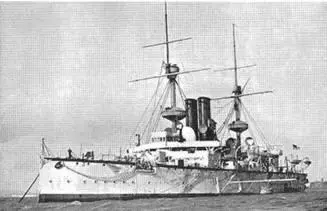

Броненосец “Центурион”. 1891-1894 г.

Друг от друга их можно было отличить, по носовым украшениям. На “Барфлере” был изображен лев, на “Центурионе” – римский солдат. Они стали последними британскими броненосцами за исключением “чилийских” “Трайомфа” и “Свифтшура” имевших носовые украшения. “Барфлер”, с каждого борта, имел одну пару толстых змеевидных дефлекторов перед трубами, “Центурион” имел такие же дефлекторы неправильной формы перед трубами, более тонкие и большей высоты.

В 1896-1899 годы. На “Центурионе” установлены бортовые кили. Это сделали в Гонконге в 1896-1897 годах. В 1897-1899 годах с барбетных орудий сняли щиты. В начале 1897 года на фок-мачте “Барфлера” установили мачтовый семафор.

В 1899-1901 годы. Несколько 3 фунтовых орудий были сняты с марсов “Центуриона”.
