Слева на инструментальной панели МиГ21ПФ монтировалась ручка выпуска шасси - фото 101

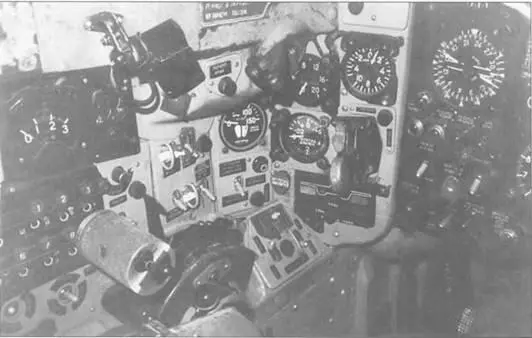

Слева на инструментальной панели МиГ-21ПФ монтировалась ручка выпуска шасси. Тут же находились и необходимые навигационные приборы.

Открытая кабина МиГ21ПФ Внутренняя часть кабины покрашены серым Console Gray - фото 102

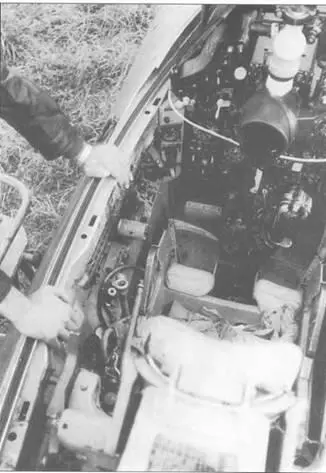

Открытая кабина МиГ-21ПФ. Внутренняя часть кабины покрашены серым Console Gray (FS26176) с черной инструментальной панелыо. Такая схема использовалась в советских самолетах до конца 60-х годов.

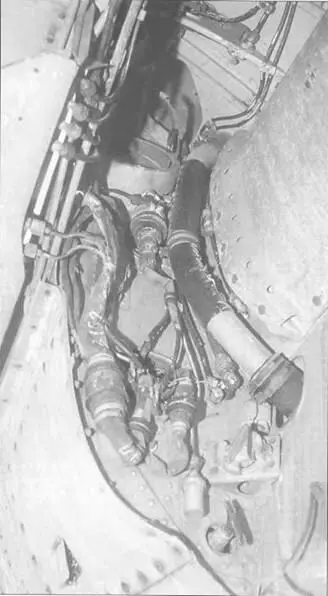

Различные кабели и шланги буквально укутывали нижнюю часть МиГ21ПФ Так - фото 103

Различные кабели и шланги буквально укутывали нижнюю часть МиГ-21ПФ. Так, болгары красили топливопровод широкими желтыми и черными полосами. Обычно в других странах эти шланги были желтыми. Диски шасси красились как и нижние поверхности самолета – в данном случае светло-голубые Pale Blue (FS25550).

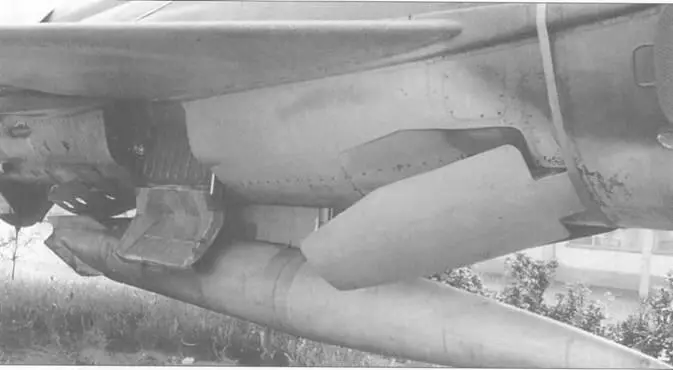

Отсутствие 30мм пушки НР30 потребовало значительно передать среднюю часть - фото 104

Отсутствие 30-мм пушки НР-30 потребовало значительно передать среднюю часть фюзеляжа МиГ-21ПФ. Центральный тормозной щиток передвинули и изменили его конструкцию.

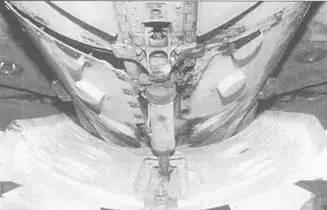

Открытые створки правого шасси По сравнению с МиГ21Ф13 его конструкция была - фото 105

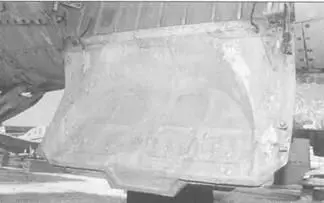

Открытые створки правого шасси. По сравнению с МиГ-21Ф-13 его конструкция была изменена, в частности из-за того что использовались увеличенные шасси.

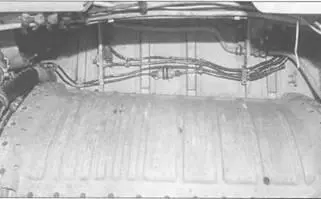

Различные провода и кабеля прямо таки охватывают правую нишу уборки шасси - фото 106 Различные провода и кабеля прямо таки охватывают правую нишу уборки шасси - фото 107

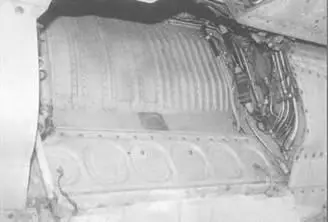

Различные провода и кабеля прямо таки охватывают правую нишу уборки шасси. Кислородные шланги – голубые, черные – сжатый воздух, желтые – топливопроводы. Цветная маркировка сильно облегчала обслуживание самолета на земле.

Законцовка крыла МиГ21ПФ Такая конструкция позволяла более эффективно - фото 108

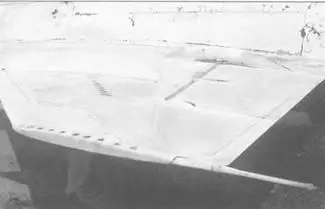

Законцовка крыла МиГ-21ПФ. Такая конструкция позволяла более эффективно контролировать самолет на малых высотах.

МиГ2ШФ стал первым вариантом МиГ21 на котором на основной стойки шасси - фото 109

МиГ-2ШФ стал первым вариантом МиГ-21, на котором на основной стойки шасси стояло колесо КТ-92. Сама шина была большей – диаметром 800 мм и шириной в 200 мм. Увеличенное колесо потребовало увеличить глубину ниши. КТ-27, которое стояло на МиГ- 21Ф-13 имело диаметр только 660 мм и ширину в 200 мм. Установка новой шины была обусловлена увеличением массы самолета – так, МиГ-21Ф-13 имел взлетную массу в 8625 кг, а МиГ-21ПФ – 8770 кг.

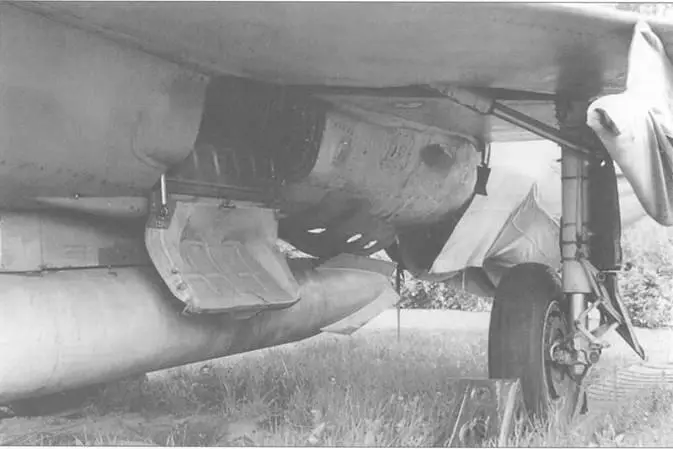

Конструкция центрального тормозного щитка осталась такая же как и на ранних - фото 110

Конструкция центрального тормозного щитка осталась такая же как и на ранних МиГ-21. Щиток подымался гидравлической системой на 40°. Дальнейший подъем был невозможен из-за подвески топливного бака на 490 литров на центральном пилоне. Четыре отверстия служили для снижения давления в ходе полета.

Пилон для пуска ракет АПУ7 хорошо виден на этом болгарском МиГ21ПФ Он - фото 111

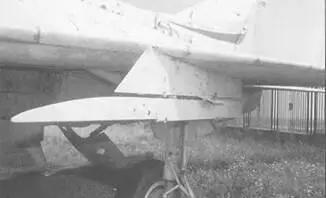

Пилон для пуска ракет АПУ-7 хорошо виден на этом болгарском МиГ-21ПФ. Он использовался для запуска УР РС-2УС или Р-ЗС.

Антенна телеметрии РПЧ в задней части фюзеляжа этого болгарского МиГ21ПФ - фото 112

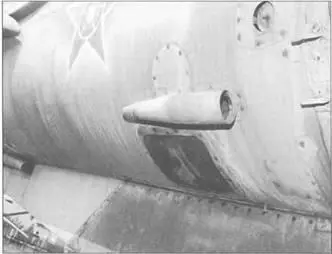

Антенна телеметрии РПЧ в задней части фюзеляжа этого болгарского МиГ-21ПФ. Зеленая фибростеклянная секция прикрывает передатчик МРП-56П.

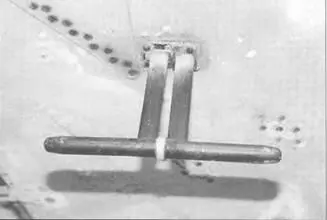

Тобразная антенна радиоальтиметра РВУМ монтировалась на нижней поверхности - фото 113

Т-образная антенна радиоальтиметра РВ-УМ монтировалась на нижней поверхности каждого крыла.

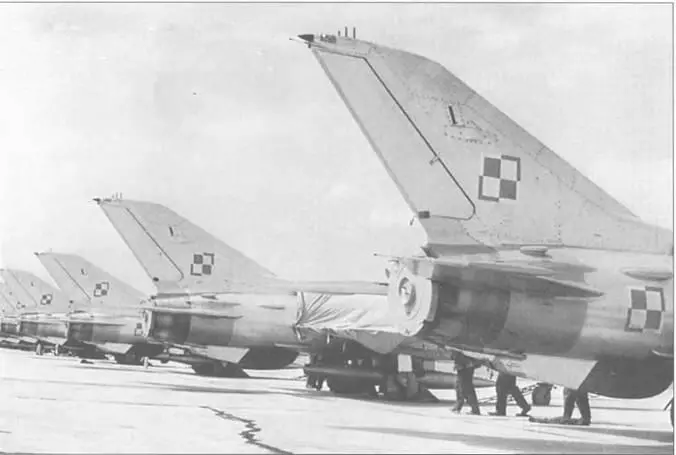

Несколько МиГ21ПФ на одной из польских авиабаз Сопла двигателей прикрыты - фото 114

Несколько МиГ-21ПФ на одной из польских авиабаз. Сопла двигателей прикрыты защитными крышками, что было стандартной практикой для всех МиГов. Над «шаховницей» хорошо виден передатчик СОД-57М.

Посадка польского МиГ21ПФ красный 2006серийный 762006 С помощью - фото 115

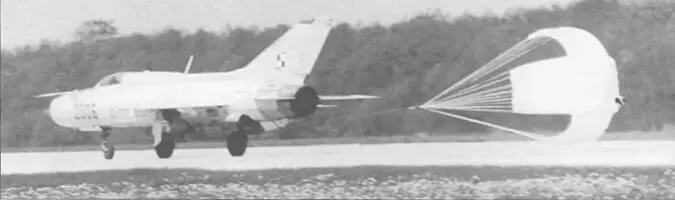

Посадка польского МиГ-21ПФ («красный 2006\серийный 762006). С помощью тормозного парашюта посадочный путь сокращался до 400 метров.
