Камера-обскура

В. Дасманов

В прежнее время, когда фотография еще не была изобретена, художники часто пользовались для зарисовки ландшафтов и портретов особым прибором, который называется камерой-обскурой. Камера-обскура - это оптический прибор, при помощи которого можно на экране или просто на бумаге получить уменьшенное изображение какого-либо ландшафта или человека, находящегося перед камерой-обскурой.

Небольшую переносную камеру-обскуру изготовить может каждый очень легко. Для изготовления ее потребуется очень немногое: 1) большая картонная коробка с крышкой; 2) небольшое карманное зеркальце, 3) кусок черной материи, а еще лучше кусок рукава от старой черной рубашки или тужурки и, наконец, 4) полоска толстого картона или длинный и узкий кусок фанеры.

Картонная коробка должна быть большая, примерно таких размеров, чтобы на дно ее свободно можно было положить пол-листа бумаги. Форма коробки должна быть четырехугольная и лучше всего не квадратная, а несколько продолговатая.

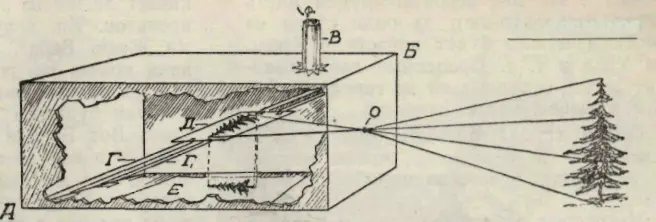

Прежде всего раскаленным на огне гвоздем или шилом проделайте в одной из стенок коробки посредине круглую дырочку. Затем прорежьте в крышке коробки круглое отверстие диаметром примерно в 3 сантиметра: Отверстие это должно находиться как раз над дырочкой, отступя 3 - 4 сантиметра от того конца крышки, который расположен над стенкой с дырочкой (см. чертеж). Над отверстием приклейте сверху трубку, склеенную из бумаги. Диаметр трубки должен быть немного больше диаметра отверстия, а высотой трубку нужно сделать в 5 - 6 сантиметров. Из толстого картона вырежьте 2 полосы шириной 3 - 4 сантиметра и такой длины, чтобы эти полосы, если их положить вдоль коробки с угла на угол по диагонали, не выступали своими концами сверху, а упирались в верхний угол коробки. Полоски из картона нужно укрепить клеем при помощи бумажных ленточек параллельно, так, чтобы верхние их концы находились в верхнем углу коробки, над стенкой с дырочкой, а нижние концы их находились в противоположном, нижнем углу коробки. Иначе говоря, полоски следует укрепить под углом в 45° ко дну коробки. Расстояние между обеими полосками должно быть 5 - 6 сантиметров. К этим картонным, полоскам при помощи клея и бумажных ленточек прикрепляется снизу зеркальце прямо против дырочки так, чтобы свет, попадающий через дырочку в коробку, падал под углом в 45° на зеркальца и отражался на дне коробки,

Камера-обскура почти готова, и ее можно уже опробовать. Положите на дно коробки белый лист бумаги, закройте коробку крышкой и, направив коробку отверстием на какой-либо сильно освещенный предмет или ландшафт, приложите один глаз сверху к трубке, а другой глаз закройте. Когда ваш глаз несколько освоится с темнотой, вы ясно увидите внизу, на листе бумаги, сильно уменьшенное изображение ландшафта или предмета, на который направлено отверстие камеры-обскуры.

Теперь вам остается только сделать небольшое приспособление к камере-обскуре, при помощи которого вы можете зарисовывать на бумаге полученное изображение. Для этого вам нужно в правой стенке коробки прорезать круглое отверстие такого размера, чтобы через него могла свободно проходить рука с карандашом. Для того чтобы через это отверстие не попадал в камеру-обскуру свет, вокруг отверстия наклеивается снаружи черная материя или рукав от' рубашки. Когда теперь рука будет просунута в отверстие, то материя своими складками закроет все щели по краям и свет не попадет внутрь камеры. Получить уменьшенное, обратное изображение ландшафта можно и просто в затемненной комнате без всякой камеры-обскуры. Вернее, камерой-обскурой будет в этом случае служить сама комната. Советуем вам проделать этот интересный и чрезвычайно простой опыт. Закройте все окна вашей комнаты темными занавесками так, чтобы в нее не проникало совершенно никакого света. В одной из оконных занавесок проделайте небольшое отверстие. На это отверстие нашейте или наклейте небольшой кусочек картона, в котором раскаленным гвоздем проделана круглая дырочка. Дырочка на картоне должна приходиться как раз против отверстия в занавеске. Если теперь вы против этой дырочки на некотором расстоянии поместите лист белой бумаги, то на последней будет ясно видно уменьшенное и обратное изображение ландшафта, находящегося перед окном. Если держать бумагу близко у дырочки, то изображение будет очень маленькое; по мере удаления бумаги от дырочки изображение будет постепенно увеличиваться. Каким же образом, однако, получается такое изображение, и почему это изображение не прямое, а обратное?
