Елена Зигалова - Здоровый мужчина в вашем доме

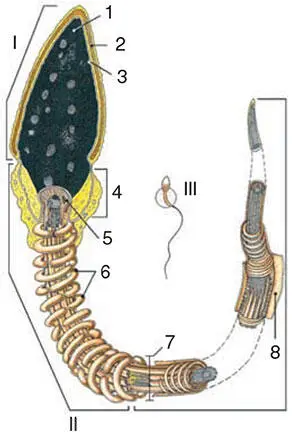

Рис. 11.Сперматозоид (по Крстичу, с изменениями):

I – головка; II – средняя часть; III – жгутик; 1 – ядро; 2 – акросома; 3 – ядерная оболочка; 4 – шейка; 5 – полосатые столбы; 6 – митохондрии; 7 – аксонема; 8 – цитолемма

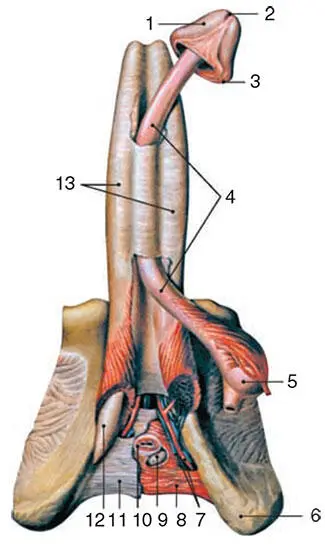

Рис. 12.Строение полового члена:

1 – головка полового члена; 2 – наружное отверстие мочеиспускательного канала; 3 – венец головки; 4 – губчатое тело полового члена; 5 – луковица полового члена; 6 – седалищный бугор; 7 – артерия и вена полового члена; 8 – глубокая поперечная мышца; 9 – бульбоуретральная железа; 10 – сфинктер мочеиспускательного канала; 11 – нижняя фасция мочеполовой диафрагмы; 12 – ножка полового члена; 13 – пещеристые тела полового члена

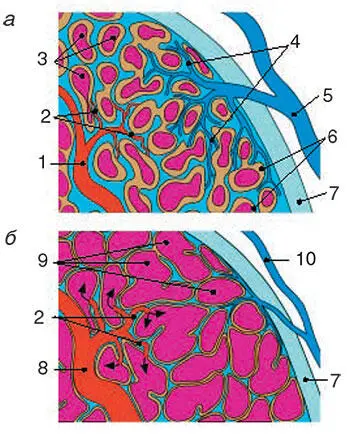

Рис. 13.Механизм эрекции:

а – неэрегированное состояние; б – состояние эрекции: 1 – ветвь глубокой артерии полового члена; 2 – завитковые артерии; 3 – анастомозирующие ячейки пещеристого тела; 4 – эмиссарные вены; 5 – окружающая вена; 6 – стенка каверны; 7 – белочная оболочка пещеристого тела; 8 – глубокая артерия полового члена; 9 – расширенные ячейки пещеристого тела; 10 – сдавленная дренирующая вена

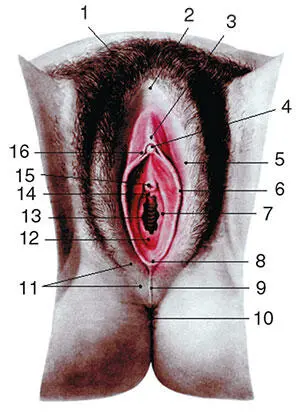

Рис. 14.Наружные женские половые органы, вид спереди:

1 – лобок; 2 – передняя спайка половых губ; 3 – крайняя плоть клитора; 4 – головка клитора; 5 – большая половая губа; 6 – малая половая губа; 7 – устье большой железы преддверия (бартолиниевой железы); 8 – уздечка малых половых губ; 9 – задняя спайка половых губ; 10 – задний проход; 11 – промежность; 12 – девственная плева; 13 – отверстие влагалища; 14 – преддверие влагалища; 15 – наружное отверстие мочеиспускательного канала; 16 – уздечка клитора

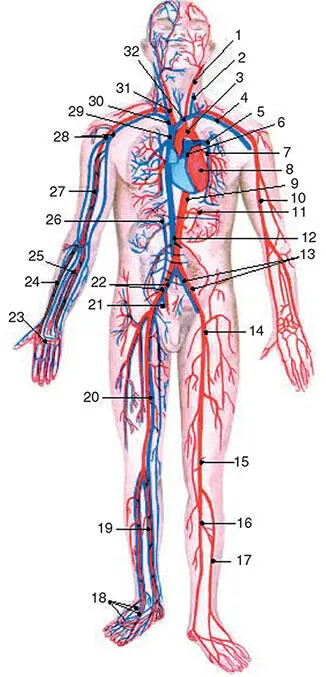

Рис. 15. Кровеносная система человека, вид спереди:

1 – левая общая сонная артерия; 2 – внутренняя яремная вена; 3 – дуга аорты; 4 – подключичная вена; 5 – лёгочная артерия (левая); 6 – лёгочный ствол; 7 – левая лёгочная вена; 8 – левый желудочек (сердца); 9 – нисходящая часть аорты; 10 – плечевая артерия; 11 – левая желудочная артерия; 12 – нижняя полая вена; 13 – общие подвздошные артерия и вена; 14 – бедренная артерия; 15 – подколенная артерия; 16 – задняя большеберцовая артерия; 17 – передняя болыиеберцовая артерия; 18 – тыльные артерия и вены стопы; 19 – задние большеберцовые артерии и вены; 20 – бедренная вена; 21 – внутренняя подвздошная вена; 22 – наружные подвздошные артерия и вена; 23 – поверхностная ладонная дуга (артериальная); 24 – лучевые артерия и вены; 25 – локтевые артерия и вены; 26 – воротная вена печени; 27 – плечевые артерия и вены; 28 – подмышечные артерия и вена; 29 – верхняя полая вена; 30 – правая плече-головная вена; 31 – плече-головной ствол; 32 – левая плече-головная вена

Рис. 16.Предсердия и желудочки сердца на его продольном разрезе, вид спереди:

1 – устья правых лёгочных вен; 2 – левое предсердие; 3 – левая лёгочная вена; 4 – межпредсердная перегородка; 5 – левое предсердно-желудочковое отверстие; 6 – передняя и задняя створки левого предсердно-желудочкового клапана; 7 – сухожильные хорды; 8 – левый желудочек; 9 – миокард левого желудочка; 10 – межжелудочковая перегородка (мышечная часть); 11 – верхушка сердца; 12 – правый желудочек; 13 – миокард правого желудочка;

14 – перепончатая часть межжелудочковой перегородки;

15 – створки правого предсердно-желудочкового клапана;

16 – правое предсердно-желудочковое отверстие; 17 – отверстие венечного синуса; 18 – правое предсердие; 19 – гребенчатые мышцы; 20 – устье нижней полой вены; 21 – овальная ямка

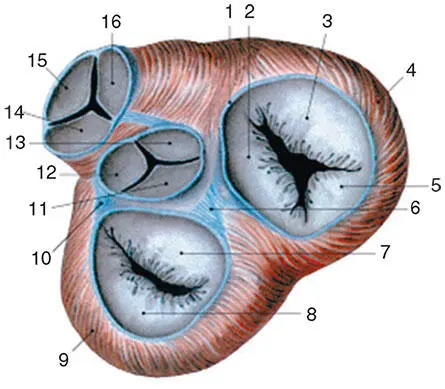

Рис. 17.Расположение клапанов сердца (предсердие, аорта и лёгочный ствол удалены):

1 – правое фиброзное кольцо; 2 – перегородочная створка; 3 – передняя створка; 4 – правый желудочек; 5 – задняя створка; 6 – правый фиброзный треугольник; 7 – передняя створка левого предсердно-желудочкового клапана; 8 – задняя створка; 9 – левый желудочек; 10 – левый фиброзный треугольник; 11 – правая полулунная заслонка клапана лёгочного ствола; 12 – левая полулунная заслонка клапана лёгочного ствола;
