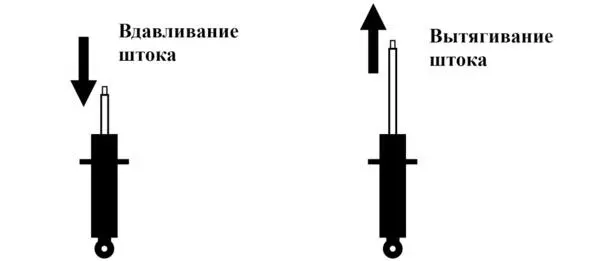

При сжатии пружин подвески шток амортизатора перемещается внутрь корпуса амортизатора, амортизатор создаёт сопротивление сжатию. Когда шток амортизатора вытягивается из корпуса, амортизатором создаётся сопротивление так называемого отбоя.

Как правило, на кузовных машинах амортизатор и пружину совмещают в «стойку», которая работает как одно целое.

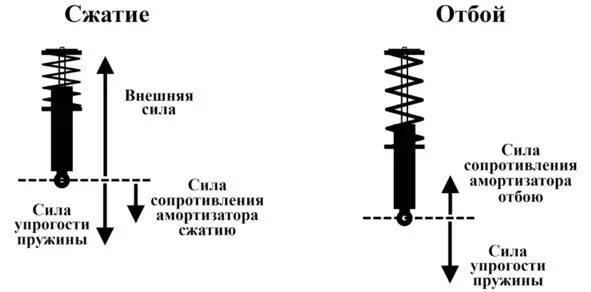

На рисунке изображены силы при ходах сжатия и отбоя. Подвески находятся в обычном состоянии, когда сила тяжести автомобиля уравновешивается силой упругости пружин. При воздействии на колесо дополнительной силы оно прижимается к кузову машины, пружина сжимается, шток втягивается в амортизатор. Сжатию препятствует сила упругости пружины и сила сопротивления амортизатора сжатию. Когда колесо отрывается от земли, пружина отталкивает его дальше от кузова машины. Присутствуют сила упругости пружины и сила сопротивления амортизатора отбою, которая препятствует растяжению пружины.

Сопротивления сжатию и отбою на спортивных амортизаторах можно настраивать в зависимости от скорости перемещения штока, тем самым можно регулировать скорость сжатия и отбоя. На малых и больших скоростях перемещения штока можно задать разные значения сопротивления сжатию и отбою амортизатора. Выделяют параметры сопротивления быстрому сжатию и медленному сжатию, быстрому отбою и медленному отбою. Штоки амортизаторов перемещаются медленно, например, при крене кузова во время прохождения поворота. Быстрые сжатия и отбои происходят при наезде на поребрики, ямы во время движения на большой скорости.

Поперечное раскачивание

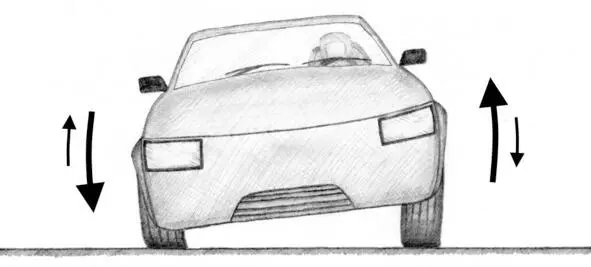

Поперечное раскачивание – поочерёдное перемещение центра масс поперёк направления кузова машины (влево-вправо) с увеличивающейся амплитудой. При поперечном раскачивании происходят поочерёдные сжатия и растяжения левых и правых пружин подвесок.

Рассмотрим, где могут накапливаться деформации.

1. Перемещения жидкостей в ёмкостях. Основную массу из всех жидкостей составляет топливо в баке, меньшую – масло в поддоне двигателя и охлаждающая жидкость в бачках. Для предотвращения перемещения жидкости изготавливают специальные противоотливные конструкции емкостей, замедляющие или блокирующие перемещение жидкости в баках и прочих ёмкостях. Спортивные автомобили для кольцевых гонок оснащаются поддонами двигателя с противоотливной формой, что позволяет избежать масляного голодания двигателя при прохождении поворотов.

2. Изгиб кузова. Кузов не является абсолютно твердым телом, при наличии перегрузки он может деформироваться. Деформация кузова вносит свой вклад в перемещение центра массы. Еще возможны небольшие перемещения мотора.

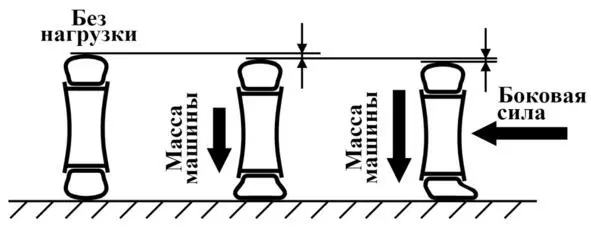

3. Деформация шины. При прохождении поворота на колёса воздействует боковая сила. На внешние по отношению к повороту колёса увеличивается вертикальная нагрузка.

Из-за центробежной силы, которая действует на машину в повороте, резина деформируется, пятно контакта смещается внутрь поворота относительно кузова. Уменьшить боковую нагрузку на колесо и, соответственно, поперечную деформацию шины при прохождении поворота можно при помощи отрицательного развала колёс.
