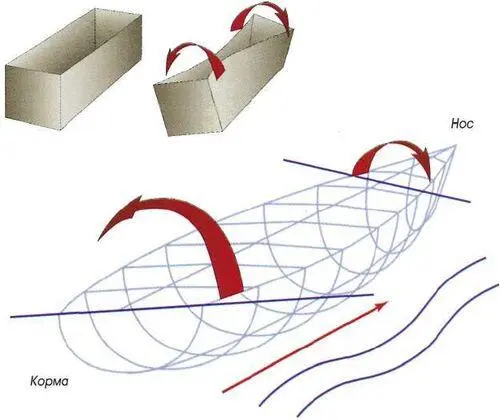

Эффект винтового скручивания при движении по ветру создает сильнейшие напряжения. Когда под кормой поднимается волна, корпус изгибается в одну сторону, а нос, устремляясь в это время в толщу волны, сильно кренится в другом направлении

Для противодействия скручиванию требуется укрепление судна, что достигается с помощью ряда структурных компонентов. Под палубой укладывают перекладины (бимсы) от одного борта до другого, а переборки (которые делят яхту на отделения) располагают стратегически по всей внутренней части корпуса.

Конструктивное укрепление поверхности корпуса («ребра» в деревянной лодке) и поперечные полы, настилаемые в днище судна, обеспечивают дополнительную прочность для противодействия скручиванию. Небольшая, но очень важная составляющая укрепления достигается при соединении палубы и корпуса. На деревянных и металлических яхтах укрепление достигается с помощью небольших треугольников, установленных с нижней стороны палубы, между ней и корпусом, для предотвращения движений в сторону, которые происходят при изгибах. На яхтах из стеклопластика укрепление, возможно, не так заметно, оно выполняется как конструктивная часть палубы, переборок и корпуса.

Вообще говоря, при любой конструкции укрепление предназначено для поглощения любых напряжений, которые могут нарушить соединение палубы и корпуса.

Когда лодка пересекает гребень волны, она оказывается в точке, где вода поддерживает ее центр, а нос и корма повисают в воздухе. Это явление называется перегибом, оно приводит к серьезным нагрузкам на конструкцию яхты, ведь в этот момент гребень волны поднимает яхту вверх, а концы тянет вниз сила тяжести, и судно сильно изгибается.

Если не противодействовать этим напряжениям, судно может разломиться на две части. Это маловероятно, но огромные нагрузки, вызванные перегибом, могут искривить и повредить структуру корпуса. Для противостояния этим напряжениям используется специальное структурное укрепление – продольные балки, идущие по всей длине лодки от носа до кормы, они обеспечивают прочность. Одна из основных балок, называемая кильсоном, идет по дну корпуса прямо над килем. Вдоль верхнего периметра корпуса с обеих сторон проходит палубная балка (привальный брус). Остальные балки (стрингера) расположены между этими двумя для создания прочной носовой и кормовой конструкции, которая сможет выдерживать напряжение перегиба.

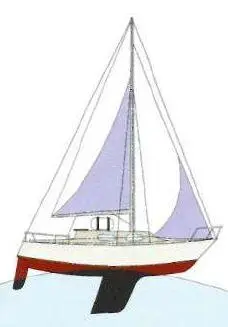

При перегибе, когда лодка пересекает волну, бывает момент, когда она сама оказывается на гребне, а нос и корма повисают в воздухе

Это вариант, обратный перегибу. Прогиб происходит, когда яхта лежит между гребнями двух волн, опираясь на них носом и кормой, а середина тяжело провисает. Это создает аналогичные продольные напряжения, которым противодействуют такие же продольные балки, что используются при перегибе.

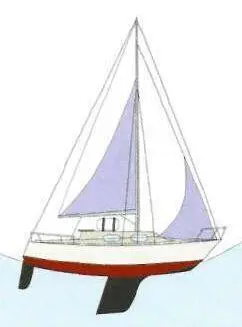

Прогиб: яхта находится между двумя волнами, а середина судна «прогибается» без поддержки

Когда яхта взбирается по крутой волне, ее нос часто на мгновение повисает в воздухе перед тем, как резко опуститься и зарыться в воду. Это неблагоприятное воздействие на силовой набор называется слемингом, оно может вызвать огромные напряжения во всей конструкции судна, особенно это касается носа.

Чтобы противостоять слемингу, нос лодки укрепляется прочными структурными элементами, а также крепкими переборками в середине носовой части. В большинстве яхт эта переборка отделяет носовую часть корпуса от основной площади внутренних помещений и создает небольшое отделение, в которое можно попасть с палубы; часто оно используется для хранения якорного механизма.

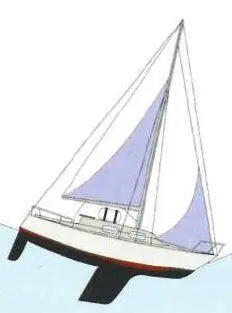

Слеминг случается, когда нижняя часть носа принимает на себя основной удар при движении судна сквозь волну

Паруса получают энергию от ветра, а мачты, рангоут и такелаж передают ее корпусу для движения по воде. С одной стороны, очевидно, что мачты и такелаж должны быть достаточно прочными, чтобы они могли выдержать огромные напряжения; с другой стороны, столь же важно, чтобы они были как можно легче.
