А. Абрамов - Самодельные электрические и паровые двигатели

Кажется, эти две задачи никак) нельзя решить одновременно, но техники всегда стараются сделать все, что можно. А можно многое сделать.

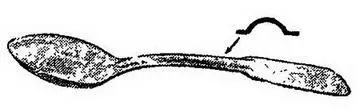

Рис. 27. Ручка ложки профилирована.

Посмотрите на тонкую алюминиевую ложку (рис. 27); видите, вдоль ручки ее идет канавка; ручка сделана выпуклой как будто для того, чтобы казалась толстой. На самом деле это совсем не для того. Если сделать ручку ложки не выпуклой, а плоской, ложка никуда не будет годиться. Захотите вы ею набрать густое -варенье из банки — она выгнется дугой; захотите есть пудинг такой ложкой, измучаетесь; только сахар в чае размешаете ею да кисель жидкий съедите. Нет, скажете вы, не нужна мне такая ложка, дайте покрепче. А из того же количества алюминия можно сделать прочную ложку: нужно только прогнуть вдоль ручки канавку, сделать ее выпуклой. Оказывается,^ изогнутый, как говорят инженеры — профилированный, материал при одном и том же весе гораздо прочнее плоского.

В наших первых моторах подшипники укреплены между деревянными столбиками. Это сделано потому, что жестяные стойки не выдержали бы — быстро согнулись. Если сделать стойки металлическими, надо брать железо толщиной не меньше 2 мм. А нельзя ли все-таки сделать стойки жестяными? Из профилированной жести?

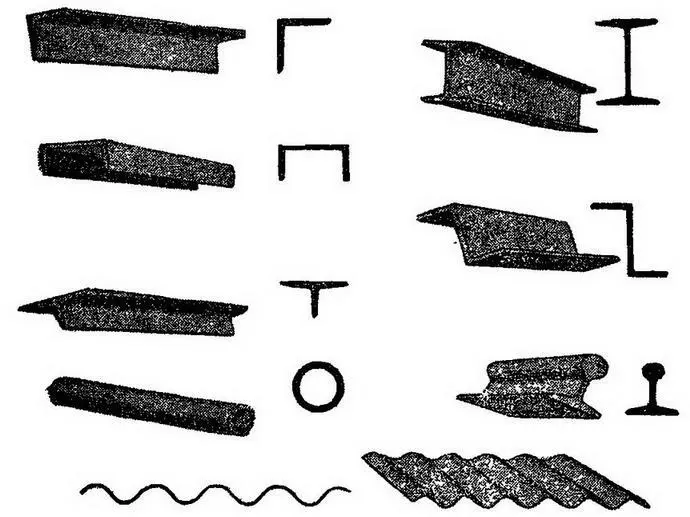

Рис. 28. Различные профили железа.

В строительстве употребляют железо разных профилей, где какой выгоднее. Есть железные полосы (балки), изогнутые в виде буквы Т — это угловое железо. Есть изогнутые в виде буквы П — это швеллерное. В виде буквы Т — тавровое. Если два Т сложены вместе вот так: —

┬

┴

это двутавровое железо. Есть железо, профилированное в виде латинской буквы Z; его так и называют — зетовое железо. Всякий знает профиль. рельса, трубы или волнистого железа (рис. 28). Какой профиль лучше выбрать для стоек нашего мотора? Удобнее всего швеллер.

Уж если стойки из жести, тогда, конечно, и винты для электромагнита не нужно применять — нужно сделать сердечник его жестяным. Ведь это очень удобно: взять пачку полосок жести, согнуть ее в „подкову“, и готов сердечник магнита. Тут не надо искать винты подходящих размеров: мотор можно сделать совсем небольшим (рис. 29).

Вырежьте из жести десять полосок длиной по 15 см и шириной 1,5 см.

Согните их в тисках в букву П так, чтобы перекладина получилась длиной 4 см.

Чтобы полоски не рассыпались, оберните жестью полюсы по всей длине (рис. 30). Отрежьте выступающие концы и ровно запилите напильником.

Якорь изготовляется так же, как и в первых моторах. Только длина его зависит от того, на каком расстоянии друг от друга получились полюсы подковообразного магнита статора. Если сделали их на расстоянии 4 см один от другого — 5 см снаружи, — длина полосок якоря должна быть тоже равна 5 см.

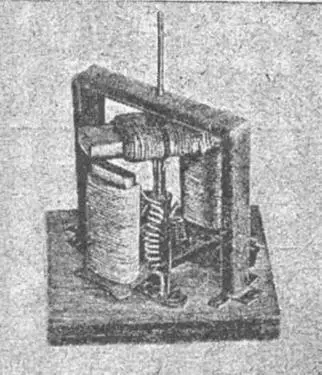

Рис. 29. Фото. Мотор с жестяным статором и профилированной стойкой.

Рис. 30. Установка сердечника электромагнита на доске.

Коллектор, щетки и клеммы точно такие, как во втором моторе. Так же, как в первых моторах, здесь нужен нижний подшипник для оси. Он тоже выгибается в виде „скамеечки“ и двумя жестяными полосками прикрепляется к деревянному основанию мотора. Дощечка основания — 7,5x7,5 см.

Когда отрегулируете высоту крепления якоря на оси, сделайте П-образную арку для верхнего подшипника. Вырежьте из жести полоску длиной 21 см и шириной 2 см. Отогните по длине с обеих сторон полусантиметровые края. Получился длинный швеллер (рис. 31)., В середине швеллера отмерьте 7-сантиметровую часть; прорежьте в этих местах края швеллера и изогните его в букву П. Снизу надрежьте концы по сгибам на 0,5 см и разогните лапки, которыми стойка станет на основание мотора. Попробуйте, какой прочной получилась наша жестяная конструкция! И красиво, и просто, и очень крепко.

Если хотите, чтобы этот мотор был сильнее второго, сделайте обмотку проводом диаметром 0,4 мм. Изоляция может быть какая угодно.

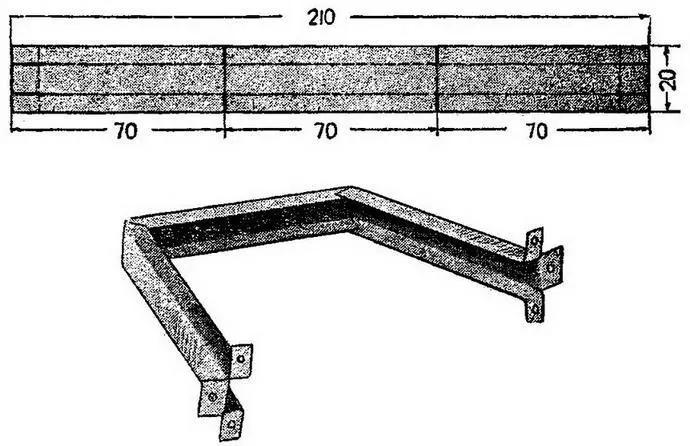

Рис. 31. Изготовление профилированной стойки.
