Рис. 2. Магнитное поле подковообразного магнита.

Рис. 3. Магнит притягивает ключик.

Рис. 4. Магнит стремится повернуть стержень.

А попробуйте положите перед полюсами подковы небольшой намагниченный стержень и постучите по бумаге. Если около северного полюса подковообразного магнита оказался северный полюс стержня, цепочки опилок очень интересно перестроятся. От северного полюса подковообразного магнита линии поля загнутся, обойдут северный полюс стержня и пойдут к его южному полюсу. Они „не хотят“ соединяться с северным полюсом стержня.

Зато к этому полюсу стержня пойдут почти прямые линии от южного полюса подковы (рис. 4). Разноименные полюсы притягиваются друг к другу, а одноименные отталкиваются. Не будь трения, стержень повернулся бы.

Но идут ли линии поля вокруг магнита во все стороны? Можете проверить. Укрепите магнит на столе полюсами кверху. Покройте полюсы листком бумаги, насыпьте опилки и постучите по бумаге. Снова опилки образуют цепочки и покажут расположение силовых линий поля. Значит, и вдоль и поперек вокруг магнита идут линии поля, значит, наверняка идут они во -все стороны. Это тоже можно проверить. Укрепите магнит над столом на подставке полюсами вниз. Вырежьте из плотной бумаги маленькую лопаточку, наберите ею немного опилок и поднесите к полюсам магнита. Опилки подскочат и пристанут к магниту. Поднесите еще несколько порций опилок, и на полюсах магнита повиснет „беседка“, только „крышей“ вниз (рис. 5).

Цепочки опилок в этой „беседке“ расположатся точно так же, как располагались раньше, — вдоль и поперек магнита, только сейчас они идут во все стороны вокруг полюсов.

Для этого опыта нужен сильный магнит.

Пользуясь свойством электромагнита размагничиваться, как только выключается ток, можно получить непрерывное вращение железного стержня около полюсов — сделать электромотор.

Рис. 5. „Беседка“ из опилок.

Возьмите большой железный шуруп, намотайте на него 300 витков изолированной медной проволоки диаметром 0,2—0,25 мм и вверните в деревяшку. Вырежьте из жести от консервной банки десяток полосок, проколите их все посредине и наденьте на вязальную спицу. Чтобы полоски не расходились веером, оберните концы тоже жестяными, полосками.

Получится якорь.

Спицу-ось с якорем поставьте около шурупа (рис. 6) так, чтобы якорь проходил над ним как можно ближе. Теперь, если в обмотку пустить ток, винт намагнитится у притянет якорь. В этот момент ток надо выключить, но якорь не остановится: он с разгона проскочит дальше, потому что винт размагнитился и больше не притягивает якоря. Когда якорь будет приближаться к винту другим концом, снова включите ток. Электромагнит опять дернет к.себе якорь, но вы опять выключите ток, якорь снова проскочит над винтом и будет вращаться все время, пока вы будете включать и выключать ток.

Конечно, включать ток руками неудобно. Да и какой это мотор, если нужно все время около него стоять и прикасаться к нему проволокой! Надо так придумать, чтобы ток сам прерывался, когда это нужно. И держать ось пальцами не годится. Нужно устроить рамку в виде буквы П, в которой стояла бы ось.

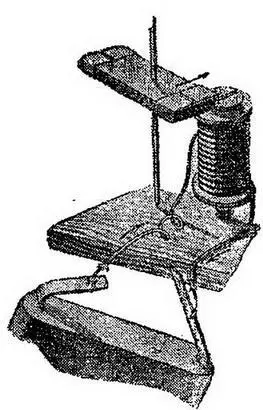

Рис. 6. Первый опыт вращения якоря.

Так можно соорудить мотор. Но лучше сделать его посильнее: добавить еще один винт с обмоткой. Тогда при включении тока винты-электромагниты будут тянуть якорь сразу за оба конца. При этом лучше поставить не два отдельных винта, а соединить их внизу жестяными полосками, чтобы получился подковообразный электромагнит.

Наш мотор (рис. 7) можно быстро сделать.

Из толстой фанеры или дощечки толщиной 0,5 см выпилите основание мотора — кружок диаметром 8 см.

Подберите два шурупа длиной по 4 см с плоскими головками.

Шурупы лучше взять толстые, диаметром примерно 4—6 мм. Если достанете длиннее, придется только удлинить стойки рамки, в которой держится ось. Палочки- стойки должны быть на 1,5 см выше концов винтов, ввернутых в дощечку. Их нужно хорошо укрепить. Выдолбите в основании два отверстия, промажьте внутри клеем и заколотите палочки (рис. 8).
