Однако решить данную проблему можно не во всех автомобилях. Уменьшение сопротивления на впуске за счет уменьшения скорости потока путем увеличения сечений трубопроводов не всегда возможно по нескольким причинам. Во-первых, при увеличении сечений трубопроводов возрастают габариты и масса двигателя; во-вторых, снижение скорости потока уменьшает турбулизацию свежего заряда при поступлении его в цилиндры, в результате чего происходит ухудшение качества смесеобразования как в бензиновых, так и в дизельных двигателях.

Впускной тракт претерпевает несколько существенных изменений. В своем пособии по тюнингу двигателей В. Н. Степанов описывает следующие изменения. На наш взгляд они имеют важное значение при увеличении мощности. Для равномерного распределения свежего заряда по цилиндрам ему придают симметричную форму. Наиболее важно это для двигателей с внешним смесеобразованием, у которых процесс смесеобразования начинается в карбюраторе. При таком смесеобразовании важно обеспечить не только равномерное наполнение цилиндров, но и одинаковый качественный состав поступающей в цилиндры смеси. По этой причине в карбюраторных двигателях впускная система должна иметь не только пространственную симметрию, но и симметрию по времени. Последнее означает, что проходящая через дроссельную заслонку порция смеси должна подходить к впускным каналам всех цилиндров за одинаковое время.

Возможные схемы расположения впускных трубопроводов показаны на рисунке 4. Схема с пространственной симметрией является наиболее распространенной. При ее использовании в цилиндры 2 и 3 поступает более обогащенная смесь, что особенно характерно при работе двигателя на частичных нагрузках. Это обусловлено тем, что при недостаточно высокой скорости воздушного потока на внутренних стенках впускного коллектора за карбюратором образуется пленка топлива. Эта пленка, особенно при низкой температуре окружающей среды, не всегда успевает испариться и достигает впускных каналов в головке цилиндров – в первую очередь тех, расстояние до которых короче.

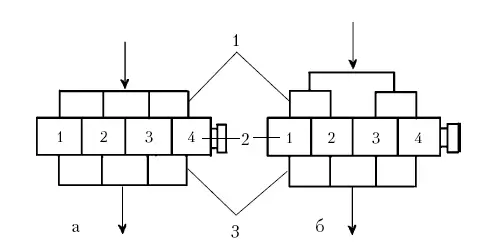

Рис. 4. Схема впускного коллектора:а – с пространственной симметрией; б – с пространственно-временной симметрией: 1 – впускной коллектор; 2 – блок цилиндров двигателя; 3 – выпускной коллектор

Однако и в случае впускного коллектора с пространственно-временной симметрией поступающая в цилиндры двигателя горючая смесь при работе на частичных нагрузках также может существенно отличаться по составу. Причина этого явления в том, что при частичном открытии дроссельной заслонки происходит отклонение потока горючей смеси от прямолинейного движения. В результате такого отклонения наиболее обогащенная смесь поступает в те цилиндры, в сторону которых поток отклоняется. Уменьшить влияние положения дроссельной заслонки на распределение смеси по цилиндрам позволяют предварительный подогрев смеси от стенок впускного тракта и изменение направления потока топливо-воздушной смеси. Подогрев стенок ускоряет процесс испарения бензина и способствует образованию смеси более равномерного состава. Обычно подогрев стенок впускного тракта осуществляется или жидкостью системы охлаждения двигателя, или за счет теплоты выпускного коллектора, когда системы впуска и выпуска располагаются с одной стороны блока цилиндров.

Изменение направления воздушного потока для обеспечения более равномерного состава смеси на впуске в цилиндры использовалось, в частности, на четырехцилиндровых бензиновых двигателях М40, устанавливавшихся на автомобили BMW 316i и 318i до 1993 года. После воздушной заслонки воздух поступал в центральную часть впускного коллектора, расположенного над клапанными форсунками (инжекторами), откуда распределялся по цилиндрам через впускные патрубки определенной длины, изменявшими направление воздушного потока на 180°.

И все же внутреннее сопротивление и трение о стенки движущегося потока воздуха – это только один, хотя и немаловажный, аспект при рассмотрении впускного тракта. Для улучшения коэффициента наполнения n v намного важнее использовать возникающие во впускной системе волновые явления. Эти волновые явления возникают во впускных трубопроводах в результате цикличного поступления воздуха в цилиндры двигателя. Когда впускная система является общей для нескольких цилиндров, то волновые явления во впускном патрубке одного цилиндра сказываются на колебательных процессах в патрубках остальных цилиндров. И чем больше цилиндров объединяет одна впускная система, тем труднее выполнить ее настройку, в том числе и по причине ограниченности объема моторного отсека.
