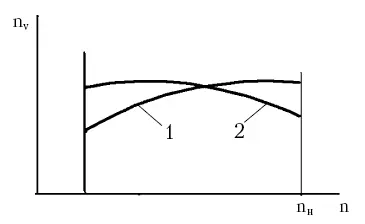

Рис. 3. Изменение коэффициента наполнения при работе двигателя по внешней скоростной характеристике при быстроходной (1) и тихоходной (2) регулировке фаз газораспределения

К сожалению, подобный тюнинг ГРМ под силу выполнить только самому предприятию-изготовителю двигателя, так как для этого требуется мощная экспериментальная и производственная база. Обычному предприятию автосервиса доступен разве что подбор эффективных фаз газораспределения путем изменения взаимного положения распределительного и коленчатого валов. В лучшем случае, это изготовление нового распределительного вала с измененными профилями и углами заклинки кулачков. Тем не менее, и в этом случае игра стоит свеч.

Существуют три важных характеристики конструкции распредвала, которые управляют кривой мощности двигателя: величина подъема клапанов, продолжительность открывания клапана и фазы газораспределителя распредвала. Подъем клапана измеряется в миллиметрах и представляет собой максимальное расстояние, на которое клапан отходит от седла. Продолжительность открывания клапанов – это отрезок времени, измеряемый в градусах поворота коленчатого вала. Продолжительность можно измерить несколькими различными путями, но из-за того, что поток минимален при малом подъеме клапана, продолжительность обычно измеряется после того, как клапан поднялся от седла на малую величину, часто составляющую 0,5 или 1,2 мм. К примеру, конкретный распредвал может иметь продолжительность открывания в 250° поворота при подъеме в 1,27 мм.

Таким образом, при использовании подъема толкателя в 1,27 мм, в качестве точек начала и остановки подъема клапана, распредвал будет удерживать клапан открытым в течение 250° поворота коленчатого вала. Если продолжительность открывания клапана измеряется при нулевом подъеме (когда он находится у седла или только отходит от него), то продолжительность будет составлять 330° или более; положения коленчатого вала в моменты, когда определенные клапаны открываются или закрываются, часто называются фазами газораспределения распределительного вала. К примеру, распредвал может открывать впускной клапан при 30° до ВМТ и закрывать его при 70° после НМТ.

Каждый из этих критериев конструкции связан с другими, и модификация одного повлияет на то, как другие улучшат или ухудшат работу двигателя. Но, вообще говоря, увеличение подъема клапана и продолжительности его открывания или оптимизация фаз газораспределения увеличивают мощность. После небольшого увеличения типичных данных стандартного агрегата кривая мощности смещается выше в область оборотов. Когда продолжительность открывания и, в меньшей степени, подъем увеличиваются еще больше, двигатель может быть даже не способен работать на низких оборотах. «Гоночные» распредвалы с большой продолжительностью открывания часто имеют низкооборотный предел «холостого хода» 2000 об/мин или даже выше.

Распредвалы с большой продолжительностью открывания можно сделать более «гражданскими» путем изменения времени открывания и закрывания клапанов, но жертвой компромисса станет максимальная мощность. Из трех главных характеристик, регулируемых распредвалом, – продолжительности открывания клапанов, высоты подъема клапанов и фаз газораспределения – именно продолжительность открывания наиболее хорошо известна конструкторам форсированных двигателей. Это является следствием прямого влияния продолжительности открывания клапанов на мощность двигателя.

Из общих соображений можно сказать, что чем дольше удерживаются открытыми клапаны (особенно впускной клапан), тем большая максимальная мощность двигателя будет в результате получена. Если продолжительность открывания клапана увеличивается более определенной величины, дополнительная максимальная мощность будет получена ценой качества работы двигателя на низких оборотах. Для гоночных двигателей максимальная мощность является практически единственной целью, но для «обычных» автомобилей с форсированными двигателями очень важными являются приемистость и крутящий момент на низких оборотах.

Увеличение высоты подъема клапана может быть полезным вкладом в увеличение мощности, т. к. оно может добавить мощность без существенного влияния на характеристики двигателя на низких оборотах. В теории решение может показаться простым: конструкция распредвала с короткой продолжительностью открывания клапанов для увеличения максимальной мощности. Теоретически это будет работать. Однако, механизмы привода клапанов не такие простые. В этом случае высокие скорости движения клапанов существенно уменьшают надежность двигателя.
