При дуговой сварке плавящимся электродом(рис. 6.22) рез получается более чистый и узкий, чем предыдущим способом. Суть метода заключается в том, что металл в месте реза проплавляют электрической дугой методом опирания. Силу тока при резке металлическим электродом принимают на 20–30 % больше, чем при сварке электродами такого же диаметра. Металлическим электродом можно резать чугун, коррозионно-стойкие стали и цветные металлы, которые не поддаются обычной кислородной резке.

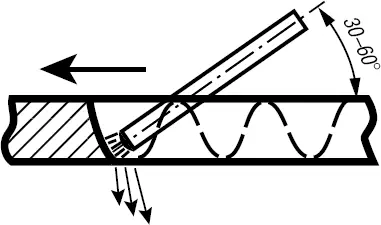

Рис. 6.22. Схема ручной дуговой резки металла плавящимся электродом

При дуговой резке в быту часто пользуются обычными сварочными электродами, однако лучше использовать специализированные электроды с покрытиями, способствующими улучшению процесса резки. Такие покрытия повышают устойчивость дуги, замедляют плавление стержня электрода, изолируют его от стенок реза и ускоряют резку благодаря окислению расплавленного металла компонентами покрытия. Металлические электроды для резки изготавливают из проволоки марок Св-08 или Св-08А по ГОСТ 2246–70 ∅ 3–12 мм и длиной не более 250–300 мм. Толщина слоя покрытия 1–1,5 мм на сторону. Сила тока выбирается примерно из расчета 55–65 А на 1 мм диаметра электрода.

Недостатки этого способа – низкая производительность и плохое качество реза, который характеризуется большими неровностями и натеками металла с обратной стороны.

При воздушно-дуговой и кислородно-дуговой резкеметалл расплавляется теплом электрической дуги, а затем выдувается из зоны реза сжатым воздухом или струей кислорода. При этом небольшая часть металла сгорает в кислороде. Этот способ применяют для удаления дефектных мест под заварку и разделительной резки листов из нержавеющей стали толщиной до 20 мм. Резку проводят на постоянном токе угольным (графитовым) электродом с помощью специальных резаков. Подача сжатого воздуха обычно боковая под давлением 0,4–0,5 МПа. Струя кислорода подается к месту реза параллельно угольному или графитовому электроду, иногда применяют специальные плавящиеся трубчатые электроды с подачей кислорода через внутреннее отверстие.

Резка плазменной струейоснована на расплавлении металла в месте реза и его выдувании потоком плазмы. Плазменную струю используют для резки металла толщиной от долей до десятков миллиметров. Благодаря высокой температуре и большой кинетической энергии плазменной струи такой резке подвергаются практически все металлы.

Любые сварочные работы представляют реальную опасность для здоровья сварщика. Но избежать этих опасностей совсем не сложно. Нужно лишь соблюдать правила техники безопасности, которые созданы для вашей же защиты. Эти правила сводятся к очевидным истинам. Нельзя приступать к работе, думая только о сварке. В первую очередь подумайте о себе. Ни один сварной шов не стоит удара током или ожога. Если сэкономить на качественной маске или очках, испортить зрение очень легко, а купить новые глаза уже не удастся. Если не надеть респиратор при работе в помещении, можно быстро получить сильное отравление. И так далее. К тому же ожоги и «зайчики» сильно отвлекают и не дают сделать хороший шов. Поэтому правила безопасной работы следует выучить наизусть и выполнять безоговорочно.

Не стоит с пренебрежением относиться к напряжению на выходе сварочного аппарата, тем более – на его входе.

Электробезопасность необходимо обеспечить для предотвращения даже случайной возможности поражения током – как самого сварщика, так и окружающих. Поэтому регулярно проверяйте исправность изоляции кабелей, электрододержателей и надежность всех контактов до начала работ. Корпуса сварочных аппаратов и рубильников надо надежно заземлять, сварочный кабель, электрододержатель и ручку рубильника – изолировать. Длина проводов между питающей сетью и передвижным сварочным агрегатом для ручной дуговой сварки не должна превышать 15 метров.

Во время простоя, перемещения, обеденного перерыва отключайте сварочное оборудование. Все замеченные неисправности устраняйте только после полного обесточивания аппарата.

Не работайте под дождем или снегом. Сварка при повышенной влажности (в том числе и в сырых помещениях, подвалах) требует специальных навыков и большого опыта, иначе можно и электротравму получить, и оборудование серьезно испортить.
