а— с опиранием на перекрытие; б— по грунту; 1— гипсовые, гипсокамышовые, фибробетонные и другие плиты; 2— гипсо-песочный; гипсо-цементный; цементно-песчаный (в зависимости от вяжущего, из которого изготовлены элементы перегородок) раствор; 3— железобетонная плита перекрытия; 4— гидроизоляция; 5— кирпичная кладка; 6— арматура; 7— бетон М100-М200

Стыки плит перегородок между собой, со стенами и прочими конструктивными элементами, швы между верхней гранью перегородки и нижней плоскостью перекрытия для обеспечения необходимой звукоизоляции должны быть тщательно проконопачены паклей или минеральным войлоком, смоченным в гипсовом (для гипсобетоных перегородок) или цементном растворе (для перегородок, выполненных на цементном вяжущем). В настоящее время широко применяют самозатвердевающую полиуретановую пену, способствующую улучшению звукоизоляции.

Стыки перегородок между собой и со всеми конструктивными элементами здания должны быть проклеены снаружи тканью (серпянкой, марлей, малярным скотчем и т. п.) или закрыты наличниками или раскладками.

Мелкоштучные перегородкивыполняют из кирпича толщиной в 1/2 или 1/4 кирпича с установкой на ребро. В последнем случае в каждом четвертом ряду кладки перегородки укладывают продольную арматуру диаметром 6 мм. Кирпичные перегородки (рис. 9) — это тяжелые перегородки. Они постепенно уступают свое место более легким плитным и перегородкам на металлическом каркасе.

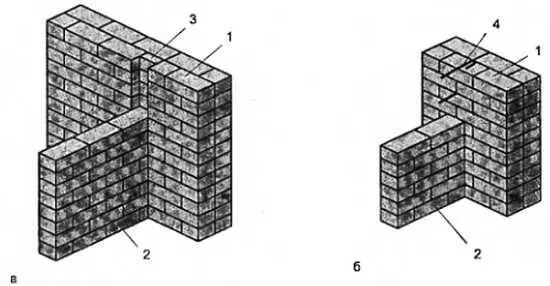

Рис. 9. Крепление перегородок из плитных или мелкоштучных элементов к стенам здания:

а— с помощью вертикальной штрабы; б— с помощью закладных деталей; 1— кирпичная стена; 2— перегородка из кирпича или плит; 3— вертикальная штраба; 4— арматура диаметром 6 мм

Листовые гипсокартонные перегородки на металлическом каркасеявляются одной из новых легких конструкций. Эти перегородки в зависимости от толщины (рис. 10) имеют достаточно высокий уровень огнестойкости и шумозащиты.

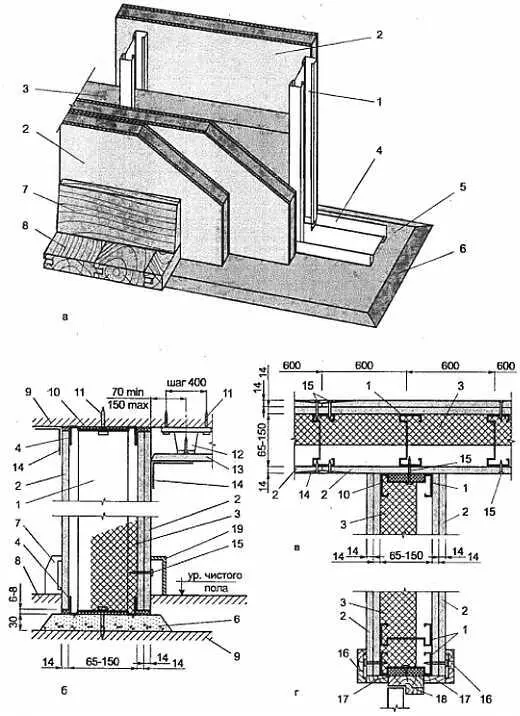

Рис. 10. Сборные перегородки с металлическим каркасом:

а— принципиальная схема конструкции перегородки; б— конструкции и толщины перегородок; в— узлы примыкания перегородок к перекрытиям; г— узел примыкания перегородки к стене или другой перегородке; 1— стойки из оцинкованной стали; 2— гипсокартонный лист; 3— звукоизоляционный слой; 4— направляющая из оцинкованного профиля; 5— герметик или гипсо-цементный состав с прокладкой из рубероида; 6— выравнивающая цементная стяжка, 7— деревянный плинтус; 8— конструкция пола; 9— перекрытое; 10— резиновый уплотнитель толщиной 4 мм; 11— дюбель-гвоздь шагом 400–600 мм; 12— кронштейн крепления подвесного потолка (один из вариантов); 13— подвесной потолок; 14— бумажная или тканевая лента; 15— самосверлящие самонарезающие винты; 16— наличник; 17— строганая рейка; 18— дверная коробка; 19— электротехнический плинтус

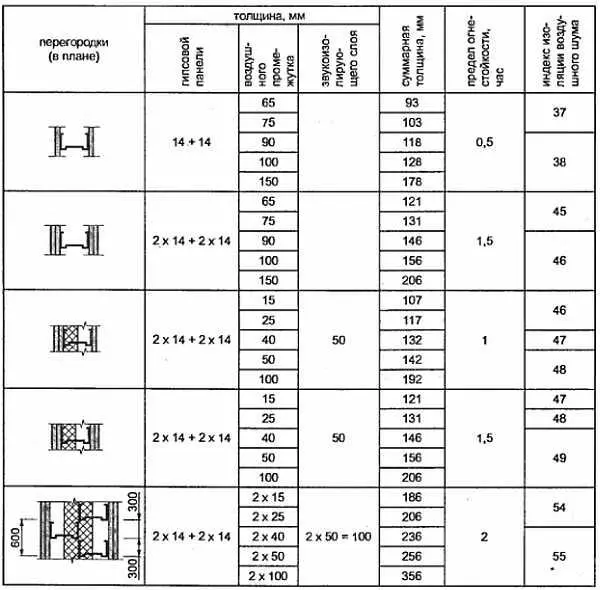

Рис. 10, б

Каркас перегородок выполняют из гнутых стальных профилей или дерева. Стальные профили изготавливают из тонких оцинкованных листов. Стойки каркаса устанавливают шагом 600 мм по горизонтальным металлическим направляющим, пристрелянным к несущим конструкциям пола и потолка. Для усиления перегородки в местах устройства проемов устанавливают парные стойки. Перегородки обшивают гипсокартонными листами толщиной 14 мм. Для улучшения звукоизоляции их полости заполняют полужесткими минераловатными или стекловатными плитами. Гипсокартонные листы могут быть уже оклеены отделочными материалами или быть подготовленными под «чистую» отделку. Стыки между листами обшивок оформляют пластмассовыми или алюминиевыми нащельниками

Перегородки, выполненные на деревянном каркасе, могут быть изготовлены заранее и доставлены на объект в виде панелей (рис. 11). Масса таких панелей при ширине 600 мм примерно равняется 45 кг, при ширине 1200 мм — 90 кг. Панели крепят посредством деревянной шпонки.
