Оконные блоки, устанавливаемые в домах, обращенные на оживленные автомобильные или железнодорожные магистрали, оборудуют звукопоглощающими обкладками по внутреннему периметру коробок между переплетами. Как известно, звуковая волна — это колебание воздуха. Ударяя в стекло, она передает колебание ему, стекло начинает работать, как диафрагма в телефонной трубке, и через воздушное пространство между стеклами передает звуковые колебания другому стеклу, в конечном итоге — в комнату. Но диафрагма может эффективно работать только тогда, когда имеет возможность упругого движения. Установив между стеклами мягкую прокладку, мы лишаем ее возможности этого движения (рис. 2).

Рис. 2. Звукоизоляция оконных блоков:

а— оконный блок, спаренный с тройным остеклением; б— то же, с одинарным стеклом и стеклопакетом; в— то же, раздельный с тройным остеклением; г— то же, раздельный с одинарным стеклом и стеклопакетом; 1— звукопоглощающий материал; 2— звукопоглощающая обкладка; 3— стеклопакет; 4, 5— перфорированная древесноволокнистая плита

Зазоры между оконным блоком и стеной еще совсем недавно заделывали паклей, вымоченной в цементном растворе. К счастью, эти времена ушли, и швы сейчас герметизируют вспененным полиуретаном, баллончики которого продают во всех магазинах стройматериалов. При использовании баллончика нужно соблюсти два правила: закрыть щель с одной стороны временной доской во избежание перерасхода смеси и распереть оконный блок посередине. Иногда от чрезмерного усердия застройщик закачивает слишком большую порцию смеси, и бруски оконного блока выпирает внутрь.

Оконный блок устанавливают в проем с навешанными и закрытыми створками во избежание перекоса, устанавливают строго по отвесу, определяя вертикальность как в продольном, так и поперечном направлении. Закрепляют шурупами к антисептированным деревянным пробкам или ершам, забитым в стену (рис. 3).

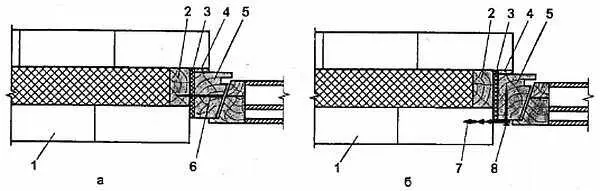

Рис. 3. Крепление деревянных оконных блоков:

а— гвоздями; б— ершами; 1— кирпичная стена с внутренним утеплением; 2— деревянная доска или брусок; 3— пенополеуретан; 4— герметизирующая мастика; 5— оконный блок; 6— гвоздь или шуруп; 7— ерш; 8— шуруп

Наружную поверхность деревянного блока, которая будет соприкасаться со стеной, предварительно промазывают антисептической пастой или битумной мастикой и обертывают одним слоем рубероида, крепя его гвоздями.

Недостатком переплета из деревянных элементов является его способность впитывать и отдавать влагу, разбухая или высыхая при этом. Поэтому размеры стекла должны быть на 5 мм меньше приготовленного для него проема. Стекло должно быть посажено сначала на оконную замазку и только потом закреплено штапиком. Это повысит звуко- и теплосопротивляемость окна и компенсирует сезонные колебания толщины деревянных элементов. Почему я на этом заостряю внимание? Что-то очень давно я не видел окон на замазке — сразу ставят штапик. Такое впечатление, что замазка у нас в стране закончилась.

Алюминиевые окна

Современные алюминиевые окна выполняют из трехкомпонентного сплава — алюминия, магния и кремния. Это легкий, прочный, не поддающийся коррозии материал, обладающий теплоизоляционными свойствами. Коробка и переплеты о-конного блока сконструированы из полых замкнутых профилей, образующих трехкамерное поперечное сечение. Средняя камера предназначена для выравнивания ветрового давления. В двух крайних установлены изолирующие термомостики, прерывающие тепловой поток. В конструкциях алюминиевых окон предусмотрены дренажные канавки и отверстия для удаления лишней влаги. Нет никакой необходимости детально изображать конструкции алюминиевых окон, так как их индивидуальное изготовление в кустарных условиях невозможно. Гораздо важнее показать способы крепления окон к стенам. Оконный блок крепят к стене с помощью закладной детали, прикрученной к стене шурупами, или непосредственно прикручивают к стене через деревянную бобышку. После установки оконный блок так же, как и деревянный, уплотняют пенополиуретановой смесью (рис. 4).

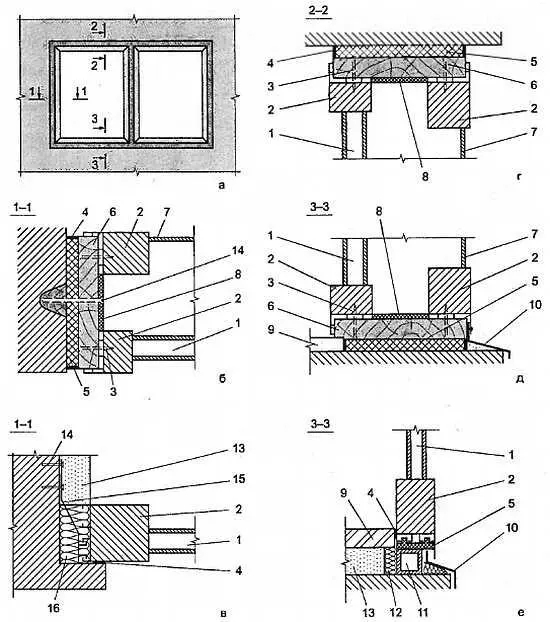

Рис. 4. Варианты установки оконных блоков из алюминиевого профиля:
