Итак, лупа готова, и она, изготовленная по вышеуказанному способу, получается красивой и надежной. Автором статьи по такой технологии изготовлено много луп, некоторые из которых показаны на рис 1.

На рис. 15 показан общий вид универсального штатива, используемого для закрепления луп при выполнении всевозможных работ с миниатюрными предметами.

Рис. 15. Конструкция универсального штатива

Рис. 15 (продолжение). Конструкция универсального штатива:

1— гайка упорная MID; 2— стойка с установленным ползуном 10; 3— основание; 4— шарик диаметром 5 мм; 5— колесико, установленное на рукоятку движения 18ползуна; 6— втулка; 7— рукоятка прижима стойки; 8— головка рукояток; 9— подкладка кожаная; 11— рукоятка лупы; 12— трубка 20х1; 13— рукоятка установки лупы; 14— прокладка сегментная; 15— фиксатор высоты лупы; 16— винт М3 с шайбой для пружины 17

Он состоит из массивного основания, стойки, ползуна и рукоятки фиксирующей, а также регулировочных рукояток. Ползун с закрепленной лупой устанавливаем на стойке, по которой, вращая рукоятку движения, легко перемещаем вверх у. вниз либо отодвигаем по дуге от рассматриваемого предмета. С помощью фиксирующей рукоятки ползун можно закрепить на необходимой высоте. В стойке на фрезерном станке выполнена трапецеидальная канавка, по которой перекатывается колесико ползуна, закрепленное на оси рукоятки движения штифтом. Легкость передвижения ползуна регулируется винтами, которые в свою очередь прижимают пружины, установленные на нем. Пружины изготовлены из пружинистой стали и термообработаны. В ползуне для закрепления рукоятки лупы предусмотрено отверстие, выполненное из трубки, внутренний диаметр которой 18 мм. Рукоятка лупы в отверстии закрепляется установочной рукояткой, между которой и рукояткой (для сохранения ее целостности) вставляется сегментная прокладка. Лупу в стойке можно закреплять под разными углами относительно обозреваемого предмета.

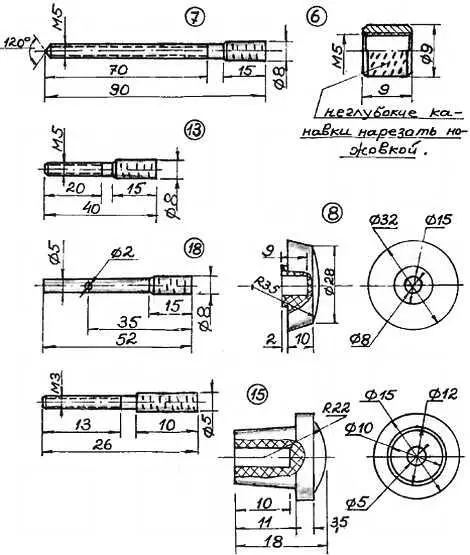

На рис. 16 даны чертежи деталей предлагаемого штатива.

Рис. 16. Детали штатива

Рис. 16 (продолжение)

Рис. 16 (продолжение)

Основание, стойка, втулки, стержни рукояток, прокладка сегментная, трубка для установки рукоятки лупы и колесико выполнены из стали марки Ст. 3. Для красоты детали можно шлифовать и полировать. Ползун изготовлен из дюралюминия, а головки рукояток — из эбонита или текстолита.

Втулки в основании, трубка для рукоятки лупы в ползуне и стержни рукояток в головках устанавливают на эпоксидном клее с добавлением алюминиевых опилок. Для надежного их соединения на их поверхностях выполнены ножовкой по металлу неглубокие канавочки.

Большинство деталей выполнено на токарном и фрезерном станке. Добротность штатива зависит от качества выполняемых деталей и от сборки. На рис. 1 показан штатив с установленной лупой.

Мы рассмотрели простые лупы с одной двояко-выпуклой и плоско-выпуклой линзой; кратностью увеличения К = 1,5–6. Оптическая промышленность их изготавливает в оправе для рук и штатива. Кроме них выпускаются:

— лупы Гесса однолинзовые для бинокулярного наблюдения, надеваемые на обруче на лбу; часть линзы, ненужная для обозревания предмета, срезана.

При рассматривании предмета нетруден переход от глазного наблюдения к лупному и наоборот. Увеличение К = 1,5-12, но лучше пользоваться с увеличением К = 2–3;

— штативные апланатические лупы Штейнгеля, широко распространенные, состоящие из трех линз (рис. 17, а ). Кратность увеличения К = 6-10 раз, расстояние до рассматриваемого предмета 10–30 мм и диаметр поля зрения 15–30 мм;

— лупы «дуплет», состоящие из двух линз. Изготавливают для увеличения предметов до К = 120 (рис. 17, б ), искажения в системе более или менее устранены;

— лупы, приведенные на рис. 17, в , самые совершенные с кратностью увеличения К = 16–40, широко используемые и состоящие из четырех линз. Искажения в них, как на оси, так и вне ее, устранены, и форма луп наиболее совершенная.

Рис. 17. Некоторые виды луп с большой кратностью увеличения:
