Дно траншеи должно быть ровным, чтобы трубы плотно прилегали к нему. Трубы укладывают на естественный грунт, если проектом не предусматривается подготовка или устройство искусственного основания. Если траншеи выбраны на излишнюю глубину, нужно подсыпать песок или щебень до требуемого уровня и хорошо уплотнить. Для выпуска воздуха из поселковой и дворовой сети и для спуска воды в колодец трубы укладывают с уклоном не менее 3 мм на 1 м длины, в сторону колодца. Из поселковой и дворовой сети воздух выпускают через водоразборные точки домовой сети. Трубы, должны быть проложены по прямой без переломов и перегибов. Расстояние по горизонтали между вводами водопровода и выпусками канализации должно быть не менее 2 м. После укладки трубы необходимо подбить под нее мягкий грунт на высоту 1/4 диаметра для закрепления положения трубы.

Система водоснабжения жилого дома состоит из наружного ввода, трубопроводов, санитарно-технических приборов и арматуры. Для присоединения дома к уличной водопроводной сети застройщик должен получить разрешение и условия подключения в организации, эксплуатирующей водопровод (например, в производственном управлении водопроводно-канализационного хозяйства населенного пункта). В условиях на подключение указывают место и схему возможного присоединения (обычно ближайший колодец), глубину заложения, гарантированный напор на вводе.

Вводом (рис. 25) называется подземный участок сети от наружной магистрали до водомера, установленного в здании.

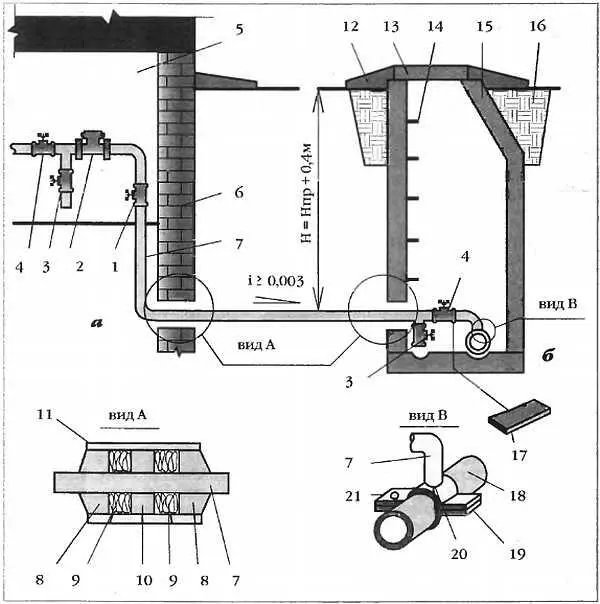

Рис. 25. Устройство водопроводного ввода:

а — вид через фундамент; б — водоразборный колодец; 1, 4 — вентили; 2— водомер; 3— сливной кран; 5— полуподвал (подвал); 6— фундамент; 7— трубопровод ввода; 8— цементный раствор; 9— смоляная прядь (пакля); 10— мятая глина; 11— футляр; 12— отмостка; 13— люк; 14— ходовые скобы; 15— фасонное бетонное кольцо; 16— глиняный замок; 17 — заземление; 18— труба уличного водопровода; 19— резиновая прокладка; 20— сварка; 21— хомут

Диаметры труб для вводов водопровода в здания определяются расчетом по максимальному секундному расходу воды. Вводы выполняют из полимерных водопроводных труб. Допускается применение чугунных и стальных труб с наружным покрытием битумной изоляцией, предохраняющей их от коррозии. Диаметр наружного ввода, так же как и трубопровод внутренней системы, зависит от количества подключаемых приборов, наличия или отсутствия летнего водопровода, а также от материала труб. Для стальных и пластмассовых труб минимальный диаметр ввода обычно не менее 20 мм, для чугунных — 50 мм (чугунные трубы меньшего диаметра не изготовляют). К поселковой сети ввод присоединяют с помощью тройника, заранее установленного на ней. Либо посредством специального приспособления для врезки ответвлений в действующие сети без снижения давления в них. В местах присоединения вводов к наружной сети устраивают колодцы с установленными в них задвижками — диаметр ввода более 40 мм, или вентилями — диаметр вводов 40 мм и менее. Ввод надо прокладывать перпендикулярно фундаменту здания; он должен иметь наименьшее протяжение.

При устройстве двух и более вводов их следует присоединять к различным участкам наружной сети и между вводами на наружной сети устанавливать отключающие задвижки на случай аварии в одном из вводов. На каждом из вводов внутри здания должны быть установлены обратные клапаны. При наличии двух вводов и необходимости установки в здании гидроаккумуляторных баков для повышения давления в водопроводной сети вводы перед баками должны быть объединены.

Если в здании имеется подвал, ввод прокладывают в проеме фундамента. Если подвала нет, то ввод прокладывают в грунте под фундаментом, так как обычно глубина заложения наружного водопровода больше глубины заложения фундамента. Если ввод проходит в проеме фундамента или стены, то в кладку заделывают стальной патрубок большего диаметра, чем ввод, и через этот патрубок прокладывают трубу. Патрубок предохраняет ввод от разрушения при осадке здания. Пространство между вводом и патрубком заделывают смоляной прядью, мятой глиной, а также цементным раствором слоем 2–3 см.
