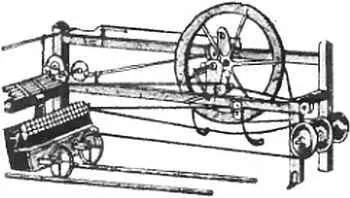

Рис. 104. «Мюль-Дженни»

Кромптон установил в каретке подвижной так, что спрядаемая нить получала вытяжку, и это не вызывало в ней особого напряжения. Впрочем, в пробах пряжа все-таки выглядела неровной и слабой из-за того, что скручивалась без достаточного зажима и вытягивания. Тогда к паре валиков, которые захватывали ровницу, Кромптон добавил дополнительную пару — вытягивать нить. В технической литературе «Мюль Дженни» упоминается как сельфактор.

Как детской корью, изобретатели переболели идеей о том, что прядильная машина — это обязательно ровничная машина (рис. 105).

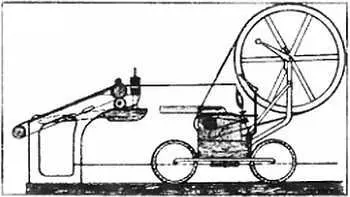

Рис. 105. Ровничная машина

Предварительно расчесанную и скатанную в тонкие трубочки шерсть складывали на подвижном столе. Отсюда сырье двигалось к паре зажимных валиков. Зубчатая рейка, прикрепленная к подвижной каретке, производила выпуск ровницы, так как срабатывало сцепление с зубчатой передачей к валикам. Когда выпуск ровницы прекращался, каретка могла еще отходить, вытягивая нить, что значительно улучшало качество пряжи.

В начале XIX столетия в помощь прядильщику привлекли паровой двигатель. Один человек отныне напрядал столько, сколько за 40 лет до того делали 320. В сравнении с этой Гераклу его работа в неволе могла бы показаться курортом. Не случайно с таким ожесточением ломали станки луддиты, обретя последователей по всей Англии.

При известном навыке современная женщина перепрядет необходимое количество шерсти, включив электропрялку. Когда этого прибора в доме нет, можно обойтись другими приспособлениями. Лет восемь-десять тому назад, в том числе и из-за цены, очень популярными были приставки к швейной машине, которые выпускали в нашей стране несколько заводов. Надо сказать, что приставки делают все то же, что и электропрялки, — прядут нить как левой, так и правой крутки, требуемой толщины, ссучивают пряжу, увеличивают или уменьшают крутость нити, как необходимо Приставка, о которой пойдет речь, сконструирована на рязанском заводе «Теплоприбор» и ориентирована на бытовую швейную машину с ножным и электрическим приводом. Сюда относятся машины: класса 2М-22 «Подольск» (классы 132-22 и 142-22), «Чайка 132 М» (класс 132М-22) и «Чайка 142М» (класс 142М-22).

Первым делом швейную машину переключают на холостой ход. Если она с ножным приводом (рис. 106), со стороны маховика 1 нужно освободить фрикционный винт 2 и повернуть его на себя. В рукаве 4 со стороны маховика 1 есть отверстие для резьбы. На него отверткой или гаечным ключом устанавливается крепежный болт 5 с шайбой 6.

Собственно прялка (рис. 107) представляет собой неподвижную ось 14 , которая закреплена винтом 10 на кронштейне 3 . На ось свободно надета рогулька, это шкив 12 и два шестигранных стержня 15 . На каждом стержне — по ползуну 16 с отверстиями 17 для прохода пряжи. Катушку 13 на оси держит тормозное кольцо 18 , имеющее защелку 19 . На свободные концы стержней и оси ставят насадку 20 с отверстиями 21 и 22 и пазом 23 для пропуска пряжи. У насадки имеется еще два отверстия 24 , с помощью которых она крепится на стержнях 15 .

К машине с ножным приводом прялку устанавливают, применив вкладыш 11 , его располагают между кронштейном 8 и машиной. Кронштейн должен встать так, чтобы резиновое кольцо 9 , надетое на шкив 8 , касалось маховика 1 швейной машины справа от паза под ремень ножного привода, а при вращении маховика 1 прялочный шкив 8 не проскальзывал. Слишком крепко прижатый шкив затруднит работу прялки, его придется чуть-чуть отвести от маховика, не нарушив касания. Отрегулировав положение прялки, затягивают крепежный болт 5 .

На машине с электрическим приводом для левой крутки нити снимают с маховика 8 малое резиновое кольцо 9 , на маховики 8 и 12 натягивают большое резиновое кольцо. Вкладыш в этом случае не нужен. Сцепление шкива 8 со шкивом 12 рогульки производят, перемещая в пазу кронштейна 3 шарнирный винт при ослабленной затяжке гайки-барашка 7 .

Если прялка пошла тяжело, установочными винтами регулируют положение шестигранных стержней 15 на шкиве 12 .
