Следующий немаловажный узел — скреперный нож 1 . Его можно согнуть из дюралюминиевого листа толщиной 1,5–2 мм. К нижней поверхности скреперного ножа, на расстоянии 250 мм от линии продольного сгиба, приклепывают опорную планку. Габаритные размеры его зависят от размеров готового рабочего органа. Поэтому к изготовлению ножа приступайте после того, как барабаны будут окончательно собраны на раме.

И, наконец, последние детали — кронштейны 19 , на них навешивают рабочий орган комбайна. Их можно изготовить из дюралюминиевого или стального уголка сечением 30x30 мм или согнуть из стального прутка диаметром 12 мм. Сгибайте и отпиливайте заготовки по месту, после установки электродвигателя и предварительной сборки рабочего органа.

В качестве привода на комбайне использована мощная электродрель 9 с длинным кабелем 13 и выключателем 12 . Как ее устанавливают, показано на рисунке общего вида.

В качестве ведущей шестерни использована велосипедная звездочка 8 от заднего колеса. С ведомой звездочкой 2 ее соединяют укороченной велосипедной цепью 6 . Для этого в щитке по месту проделывают соответствующее отверстие. Цепь укорачивайте с таким расчетом, чтобы она слегка натягивалась при установке барабана.

Сборка. Сначала к скреперному ножу 1 приклепайте опорную планку 17 . К уголку планки приверните крестовины 16. Во втулки вставьте оси 15 , наденьте на них барабаны 5 . Сверху на оси установите втулки или несколько толстых шайб. На звездочку 2 ведущего барабана накиньте цепь 6 . Затем на барабаны наденьте уже сшитую ленту 3 . Верхние концы осей 15 вставьте в пазы поперечной балки 10 , установите уголки 20 и закрепите оси на балке гайками (пока неокончательно). Потом закрепите верхние концы крестовины 16 на балке 10 .

К щитку скреперного ножа 7 приверните кронштейны 19 , на отогнутые концы (длина их примерно 200–250 мм) приверните гайками раму с барабанами. Затем укрепите на тележке 7 электродрель 9 со звездочкой 8 . Накиньте на звездочки цепь и опытным путем определите место крепления отогнутых нижних концов кронштейнов 19 . Устанавливайте их так, чтобы после сборки скреперный нож 7 слегка касался поверхности земли. Натяжными болтами и смешением подвижной планки 18 отрегулируйте натяжение транспортерной ленты 3 . После этого можете окончательно затягивать все гайки.

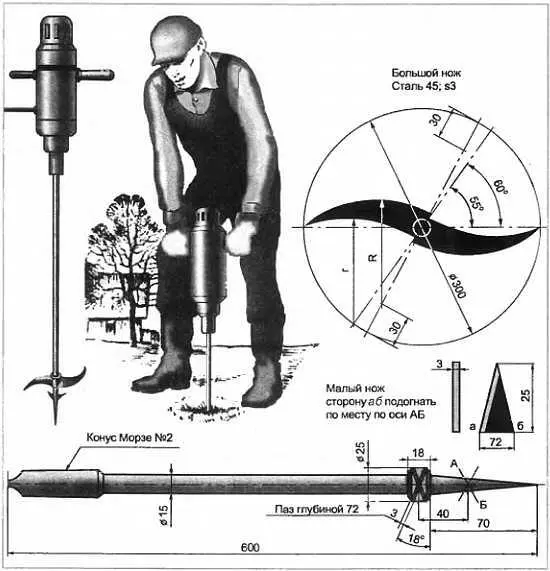

Электромеханическая фреза (рис. 18) предназначена для обработки почвы.

Рис. 18

С ее помощью почва рыхлится лунками глубиной 200–250 мм лишь в месте посадки рассады. Во время этой операции вносятся необходимые удобрения, тогда они лучше перемешиваются с частицами почвы. Остальная часть огорода остается нетронутой. С появившимися сорняками фреза расправляется за считанные минуты. Примерно через месяц после посадки культурных растений проводится фрезерование огорода на глубину всего нескольких сантиметров. В результате ножи подрезают корни сорняков, что значительно замедляет их рост.

Инструмент прост — его основу составляет электрическая дрель марки ИЭ-1023 АУ-2 мощностью 600 Вт с частотой вращения вала 230 мин. Вал фрезы и втулку следует выточить на токарном станке из стальных заготовок (сталь марки 45). Особо внимательно следует отнестись к изготовлению малых и больших ножей. Они выполнены из листовой стали той же марки толщиной 3 мм, поскольку мы не прибегаем к термической обработке. Поточнее разметьте будущие заготовки и аккуратно вырежьте их ножовкой. Кромки ножей следует заострить напильником. Установите втулку на вал и прихватите ее с двух сторон сварным швом. А теперь на валу ножовкой пропилите пазы, как показано на рисунке. Установите ножи в пазы и для надежности также соедините сваркой. На дрели конец вала фиксируется с помощью конуса Морзе № 2. Пользуясь фрезой, не забывайте о технике безопасности. Хоть ножи вращаются с небольшой частотой — всего четыре оборота в секунду, — тем не менее, рекомендуем надевать на ноги кирзовые сапоги, и нажимать на пусковую кнопку лишь после того, как широко расставите ноги и заглубите острие инструмента в почву.

Имеются также публикации многочисленных полезных советов, при реализации которых используется дрель, но это уже вне темы этой статьи.
