А. Савельев - Сантехнические работы. Отопление. Вентиляция. Камин для дачи и садового участка... (Сделай сам №3•2008)

а — прокладка на изоляции в гофрированной трубе (для уменьшения температуры поверхности); б — прокладка на перекрытии; в — прокладка в двойной изоляционной трубе; 1— бетонное перекрытие; 2— тепло- и шумоизоляция; 3— пленка; 4— наливной пол (мин. 45 мм); 5— напольное покрытие; 6— защитная гофрированная труба; 7— засыпка; 8— двойная защитная труба

Уложенные таким образом трубы будут предохранены от повреждений, защищены дополнительным слоем теплоизоляции и не поднимут уровень пола.

Монтаж тройниковой системы осуществляется только с использованием неразъемных самообжимных соединений, так как только такие соединения можно замоноличивать в стяжку пола. После того, как система будет смонтирована и подвергнута гидравлическому испытанию, перед заливкой стяжки рекомендуется все фитинги с соединениями защитить от раствора. Для этого их необходимо обмотать пленкой, фольгой и т. п. Это защищает фитинги от поверхностного повреждения.

Подключения к радиаторам применяются такие же, как и в коллекторной системе. Они могут выполняться при помощи пластиковых направляющих отводов, хромированных колен и тройников или при помощи латунных колец, монтируемых в стене, которые используются при подключении приборов в системах горячего водоснабжения. Тройниковая разводка значительно снижает стоимость системы: нет коллекторов, коллекторных шкафов, меньшее количество труб. Но в случае пробоя трубы, нет возможности ее замены без частичного разрушения стяжки пола. При возникновении такой ситуации на место повреждения ставят фитинг. Обвязка радиаторов показана на рис. 74–77.

Рис. 74. Двухтрубная горизонтальная система отопления. Вариант применяется, если нет возможности подводки из стены: надежная защита от внешних механических повреждений, удобный монтаж

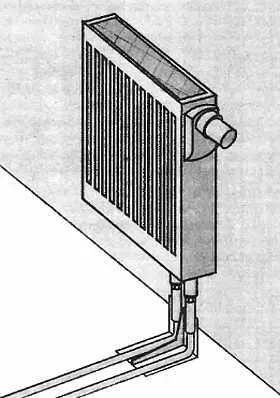

Рис. 75. Двухтрубная поэтажная коллекторная система отопления. Состоит из крепежного напольного уголка и вертикальных защитных трубок

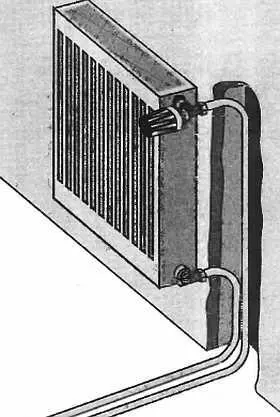

Рис. 76. Двухтрубная поэтажная коллекторная система отопления. Вариант применяется для бокового присоединения к терморегулирующему вентилю и обратному запорному вентилю радиатора в компактном исполнении: штраба выполняется согласно приведенному рисунку; прямое присоединение без дополнительных соединительных деталей; облегчается чистка пола под радиатором

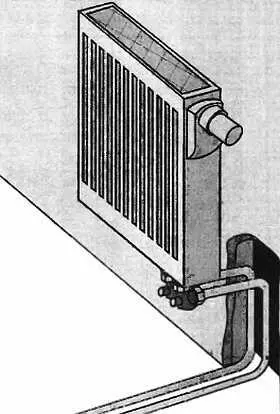

Рис. 77. Двухтрубная поэтажная коллекторная система отопления. Вид присоединения подходит для радиаторов со встроенным терморегулятором в комплекте с нижним сдвоенным запорным узлом: штраба выполняется согласно приведенному рисунку; подводка осуществляется изгибом труб; прямое присоединение без дополнительных соединительных деталей; облегчается чистка пола под радиатором

Теплые полы

На сегодняшний день наиболее распространенными типами теплых полов являются водяные и электрические. И те и другие имеют свои преимущества и недостатки. У электрического пола основным преимуществом является то, что он ни при каких обстоятельствах не может протечь. Зато как у всякого электроприбора теоретически существует возможность короткого замыкания у электрического кабеля теплого пола. Системы водяных теплых полов полностью электробезопасны, но теоретически труба такого теплого пола может быть механически повреждена и протечь.

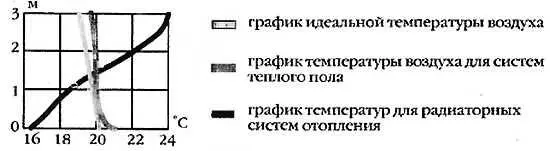

Напольное отопление обеспечивает наиболее комфортные условия — тепловые потоки равномерно распределены по всей площади помещения (рис. 78), температура равномерно понижается по высоте помещения, что соответствует условиям комфортности, принятым по СНиП.

Рис. 78. Двухтрубная поэтажная коллекторная система отопления. Состоит из крепежного напольного уголка и вертикальных защитных трубок
