Некабельный рулонный модуль. Представляет собой уже готовый нагревательный элемент. Монтаж чрезвычайно прост: нужно раскатать рулон, прикрепить края степлером к полу или стене и включить в розетку. Поверх нагревательного элемента можно устраивать полы, не боясь пожара или деформации отделочных материалов от перегрева. Модуль нагревается не более чем до 35 °C и не требует сложных регулировочных устройств. Работает он при напряжении 24 В. Стандартные размеры модуля: ширина от 30 до 120 сантиметров, длина от 0,9 до 7,2 метров.

Теплоноситель

В последнее время в качестве теплоносителя вместо воды используется антифриз — жидкость, сделанная на основе этиленгликоля. Поскольку этилен гликоль агрессивен и может вызывать коррозию внутренней поверхности труб и радиаторов, его разбавляют веществами, нейтрализующими химическую активность. Например, водой. В отопительной системе нельзя использовать антифризы, предназначенные для охлаждения двигателя автомобиля, а следует применять антифриз, изготовленный специально для систем отопления. При применении антифриза следует иметь в виду:

— теплоемкость антифриза примерно на 15–20 % ниже, чем у воды (т. е. он хуже накапливает тепло и хуже отдает его), следовательно, при проектировании системы отопления с антифризом радиаторы следует выбирать более мощные;

— вязкость антифриза выше, чем у воды, т. е. его сложнее заставить двигаться по системе отопления, поэтому нужно выбирать более мощные циркуляционные насосы;

— антифриз более текуч, чем вода, отсюда повышенные требования к разъемным соединениям системы отопления;

— с антифризом нельзя использовать оцинкованные трубы, т. к. это приводит к химическим изменениям и потере его изначальных свойств.

Обычно антифриз продается в двух модификациях: с температурой замерзания минус 65 °C и температурой замерзания минус 30 °C. При этом концентрированный вариант может быть разбавлен водой до требуемой концентрации. Для получения теплоносителя с температурой замерзания минус 30 °C к двум частям антифриза надо добавить одну часть воды, для минус 20 °C — надо смешать антифриз пополам с водой.

Монтаж отопления

Перед монтажом отопления нужно:

1. Вставить окна, подоконники и входные двери.

2. Оштукатурить место под всеми окнами для крепления радиаторов.

3. Подготовить котельную — штукатурка, качественная кладка стен из кирпича, облицовка керамической плиткой или отделка другими материалами, без устройства чистых полов (они выполняются позже).

Монтаж коллекторной системы следует начинать с установки коллектора (рис. 71), который крепят в шкафу на кронштейнах.

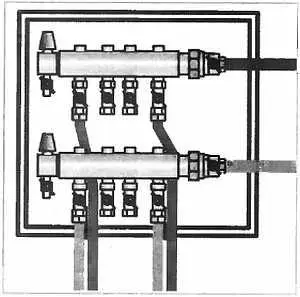

Рис. 71. Коллекторы

Коллектор должен находиться в таком месте, чтобы расстояние от него до каждого радиатора было приблизительно одинаковым, так, чтобы расстояние не превышало 15 м. Коллектор должен быть легко доступен для обслуживания и контроля. К одному коллектору рекомендуется подключение не более 10 радиаторов. В соответствии с основными требованиями по устройству систем отопления подающий коллектор следует монтировать вверху, а обратный внизу. Монтаж труб нужно начинать от подающего коллектора. Если трубы отопления находятся в стяжке пола, необходимо на каждом радиаторе установить воздухоотводчик. Для предотвращения завоздушивания на самом коллекторе, на нем тоже необходимо установить воздухоотводчик.

Конец трубы, который не подключен к системе, во избежание забивания трубы грязью должен быть закрыт. Подающий и обратный трубопроводы, а также подводки к радиаторам должны быть помечены при помощи бирок, наклеек или лент. Это не позволит перепутать подающий и обратный трубопроводы и значительно облегчит монтаж и проверку системы. Трубы желательно разместить в защитной трубе, тогда их можно будет менять, не вскрывая полов, и укладывать так, чтобы не было перегибов. Они крепятся при помощи фиксаторов через каждые 2 м. Трубы следует укладывать в полу в слое звукоизоляции (рис. 72–73).

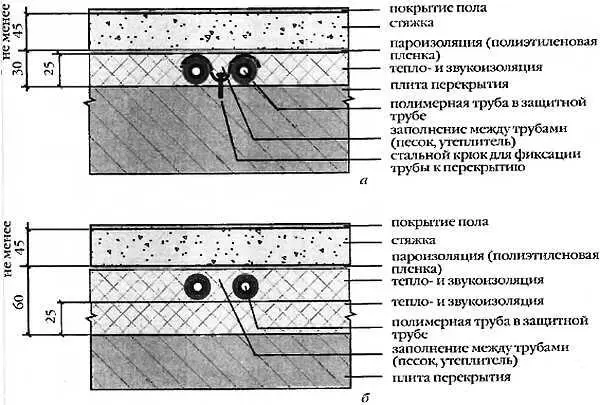

Рис. 72. Примеры укладки труб радиаторного отопления по плите перекрытия:

а— над обогреваемым помещением; б— над холодным помещением

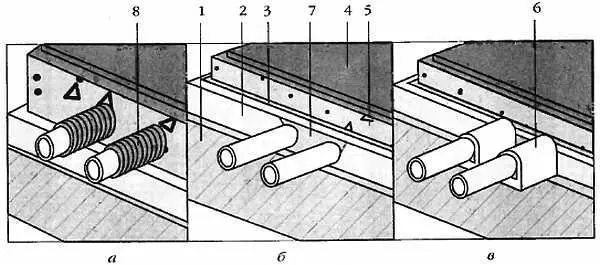

Рис. 73. Варианты укладки труб над отапливаемым помещением:
