А. Теверовский - Печи, камины (Сделай сам №02∙1989)

Размер печи 60х102х229 см, теплоотдача при двух топках в сутки — 4000 ккал/ч, что достаточно для обеспечения теплотой 2–3 смежных комнат площадью 40–45 м 2.

Для ее постройки необходимо:

— 350 штук красного кирпича;

— 80 штук огнеупорного кирпича;

— топочная дверка 270х280 мм; поддувальная дверка 140х140 мм;

— дверка для вьюшки 250х140 мм;

— вьюшка с просветом в 110 мм;

— решетка колосниковая 200х300 мм.

Ю. Проскурин предложил одноконфорочную отопительно-варочную печь размером 64х77х200 см (рис. 18), снабженную небольшой камерой (печуркой), в которой можно сушить фрукты, овощи, а также мелкие вещи: рукавицы, шарфы, шапки, обувь. Печь работает в двух режимах: зимнем и летнем.

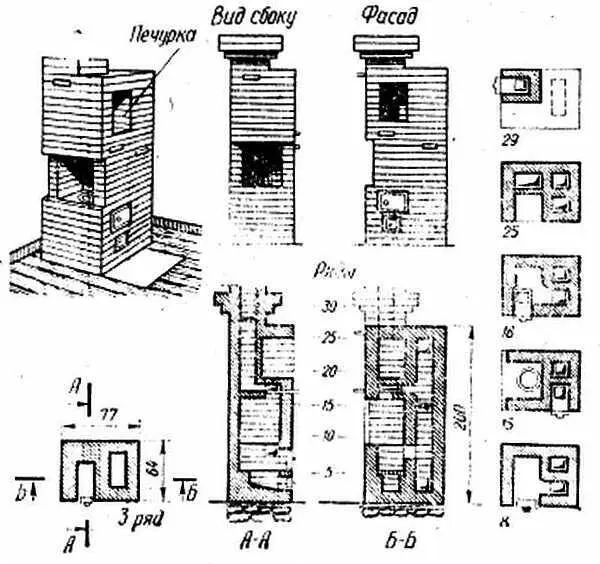

Рис. 18 Печь с сушильной камерой конструкции Проскурина

Для ее постройки необходимо иметь:

— 250 штук красного кирпича;

— топочную дверку 250х205 мм;

— поддувальную дверку 140х140 мм;

— колосниковую решетку 300х200 мм;

— чугунную плиту одноконфорочную 400x400 мм (вырезается из стандартной плиты);

— три задвижки 270х130 мм.

Автор этой статьи построил печь размером 51x64x215 см, которая имеет и варочную конфорку, и духовку (рис. 19). При столь скромных размерах длина ее топливника — более 50 см, а дымоход на всем протяжении имеет сечение в одни кирпич, тогда как у всех остальных малогабаритных печей его сечение меньше и ее превышает площади 1/ 2кирпича. Наличие конфорки и духовки дает возможность не только готовить и подогревать пищу, но и обеспечивает более быстрый обогрев помещения.

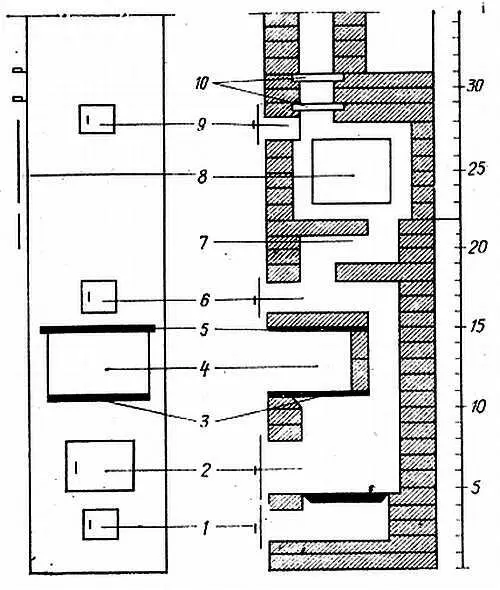

Рис. 19. Малогабаритная отопительно-варочная печь с духовкой для летнего садового домика или летней кухни:

1 — зольниковая камера и поддувальная дверка; 2— топливник и топочная дверка; 3— чугунная плита с конфоркой; 4— варочная камера; 5— асбоцементное основание перекрытия варочной камеры; 6— нижняя прочистка; 7— горизонтальный дымооборот; 8— духовка; 9— верхняя прочистка; 10— задвижки

При «работе» печи газы из топливника проходят сначала через расположенный сзади варочной камеры дымоход в горизонтальный дымооборот, а затем, после обтекания с двух сторон духового шкафа, попадают в дымовую трубу.

Чтобы сохранить минимальные размеры печи, все ее элементы: топливник, варочная камера, горизонтальный дымооборот и духовка — расположены по вертикали.

Если вас привлекли характеристики этой печи, то познакомьтесь, пожалуйста, с некоторыми подробностями ее кладки.

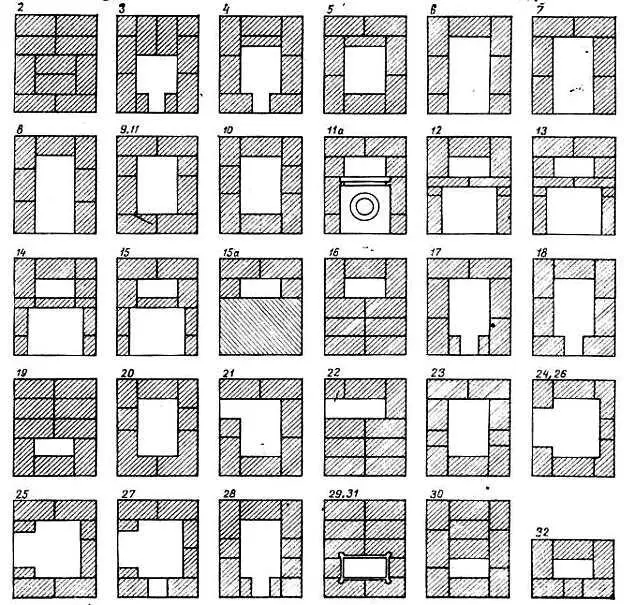

1-й и 2-й ряды выкладывают кирпичом сплошь.

В 3-м ряду устанавливают поддувальную дверку. 3-й и 4-й ряды формируют зольниковую камеру.

5-м рядом перекрывают поддувальную дверку и закрепляют ее. По окончании ряда устанавливают колосниковую решетку. Не следует забывать о 3—5-мм зазорах между решеткой и кладкой.

В 6-м ряду начинают устанавливать топочную дверку. Ее закрепляют с помощью предварительно приклепанных к рамке полосок стали толщиной 3 мм. Не забудьте проложить между рамкой дверки и кладкой асбестовую прокладку (из шнура или ткани). Заметим, что ряды с 6-го по 15-й желательно выкладывать из огнеупорного или шамотного кирпича.

Укладкой 9-го ряда топочную дверку закрепляют окончательно.

9-й и 11-й ряды образуют дымосборник.

В 12-м ряду устанавливают стальную полосу толщиной 3–4 мм, чтобы поддержать поставленные на ребро кирпичи, отделяющие дымовой канал от варочной камеры. Здесь же устанавливают одноконфорочную плиту, изготавливаемую из двухконфорочной.

12—15-й ряды — это варочная камера. Ее боковые стенки образуют поставленные на ребро кирпичи (разумеется, самые прочные и ровные. Варочная камера перекрывается асбоцементным листом толщиной 5—10 мм. Его применение значительно упрощает технологию выкладывания и закрепления кирпичей следующего, 16-го, ряда, который образует дно первого полуоборота горизонтального капала.

В 17-м и 18-м рядах устанавливают первую прочистную дверку. Впрочем, прочистное отверстие может быть заложено. и слегка выступающей половинкой кирпича на глиняном растворе.
