А. Теверовский - Печи, камины (Сделай сам №02∙1989)

Облицовку плиткой, как обычно, ведут начиная с нижнего ряда. По окончании работы шляпки гвоздей можно закрасить краской под цвет плитки. Вместо гвоздей, даже с большим эффектом, могут использоваться шурупы.

В этой главе приводятся проекты некоторых практичных и надежных печей и каминов. Знакомясь с ними, читателям нужно учесть, что:

— размеры печных приборов приведены те, которые были использованы авторами проектов, а не те, которые имеются в ближайшем магазине;

— отсчет рядов начинается с уровня чистого пола, а не с уровня фундамента;

— число кирпичей указано то, которое необходимо только для сооружения самой печи. Поэтому не следует забывать, что определенное число кирпичей понадобится и для фундамента, и для трубы;

— если труба насадная, то нагрузка на фундамент печи увеличивается, и об этом не следует забывать при выборе фундамента.

— в тех случаях, когда приведены чертежи порядовок, очень важно точно следовать им, что обеспечит надежную перевязку швов.

Этот щиток является простейшим видом теплообменника и аккумулятора теплоты. В качестве же генератора теплоты (или попросту — топливника) используется любая недорогая чугунная печка, имеющаяся в продаже. Применение комбинации чугунной печки с отопительным щитком дает определенные преимущества, так как:

— класть щиток намного проще, чем печь;

— чугунная печь прогревается значительно быстрее кирпичной и раньше создает в помещении комфортные условия. Это обстоятельство должно учитываться садоводами и дачниками, время пребывания которых в доме иногда соизмеримо со временем прогрева помещения кирпичной печью;

— щиток, дополняющий чугунную печь, способен поддерживать теплоту в доме достаточно длительное время;

— чугунная печь имеет одну-две конфорки и может быть использована в качестве варочной.

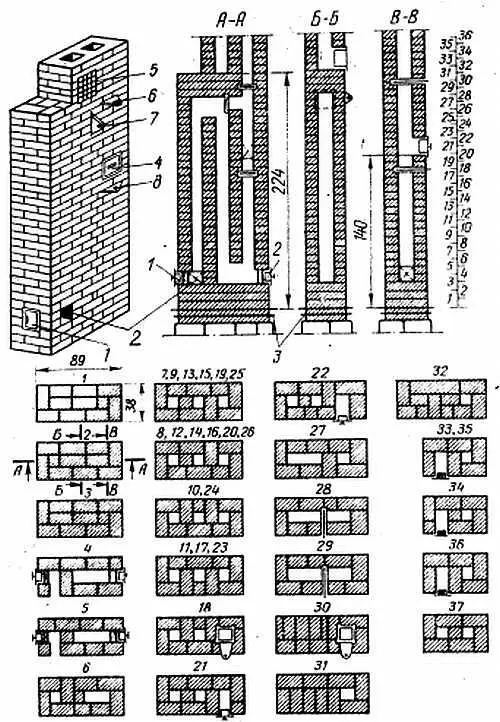

Щиток (рис. 15) имеет размеры 38x89х224 см, теплоотдача — 430 ккал/ч (при одной топке в сутки) и 600 ккал/ч (при двух топках в сутки). Масса щитка — 1210 кг.

Рис. 15. Отопительный щиток:

1— прочистные отверстия или дверки; 2— место подсоединения чугунной печки или плиты; 3— гидроизоляция; 4— место присоединения самоварной трубы; 5— вентиляционная решетка; 6, 7, 8— задвижки

Для изготовления щитка требуется:

— 309 штук кирпича;

— три задвижки 130х130 мм;

— три прочистные дверцы 130х140 мм (одна из них для самоварника);

— вентиляционная решетка 130х205 мм с клапанов.

Щиток рассчитан на два режима работы: летний и зимний. Регулируют режим с помощью трех задвижек. В теплое время года задвижки 6 и 8 открыты, в результате чего газы направляются напрямую в трубу. В холодное время открывают задвижки 6 и 7 .

Эта печь имеет габариты 51х89х238 см, ее теплоотдача 220 ккал/ч (рис. 16).

Рис. 16. Однооборотная отопительная печь конструкции Дзикана

Для ее изготовления нужно 245 штук обыкновенного кирпича и 110 штук тугоплавкого (заштрихован на рисунке клеточками); тугоплавкий кирпич может быть заменен отборным обыкновенным. Еще для печи потребуются следующие печные приборы:

— топочная дверца 250х205 мм; поддувальная дверца 130х140 мм;

— прочистная (или поддувальная) дверца 130х140 мм;

— колосниковая решетка 252х250 мм;

— две дымовые задвижки 130х130 мм;

— предтопочный металлический лист 500х700 мм.

При кладке печи по приведенному в статье чертежу следует иметь в виду, что штриховка в 1-м, 5-м и 6-м рядах на рис. 16 показывает, что кирпич в области колосниковой решетки стесан. При высоте помещений 2,5 м ряды 27-й и 28-й не укладывать.

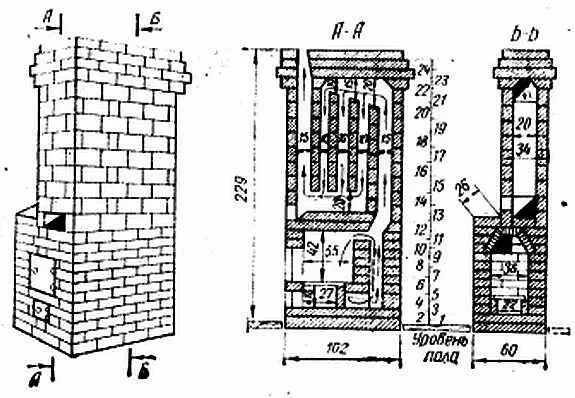

Особенностью данной печи является то, что дымовые газы перед тем как попасть в дымообороты сначала опускаются вниз до уровня пода зольниковой камеры, прогревая самую нижнюю часть печи (рис. 17). Поэтому печь обеспечивает оптимальный обогрев помещения.

Рис. 17. Отопительная печь с тремя опускными каналами

Другая ее особенность — кладка дымооборотов с толщиной стенок всего в 1/ 4кирпича. Это обеспечивает более быстрый прогрев стенок и, как следствие, более быстрый нагрев помещения.
