Г. Федотов - Чеканка, басма, насечка... (Сделай сам №05∙1989)

На последней стадии шлифовки применяют различные шлифовальные пасты, выпускаемые промышленностью. Старые мастера иногда для шлифования применили мельчайший порошок из толченого красного кирпича. В старину им чистили даже стволы огнестрельных орудий. В народном быту кирпичная мука кое-где и по сей день популярное средство для очистки и шлифовки медной посуды, в особенности самоваров. Специально подобранный кирпич мыли дочиста, а затем очень тщательно сушили и раскалывали пополам. Одну половину кирпича терли о другую до тех пор, пока их трущиеся поверхности не становились совершенно ровными. Только после этого на пол стелили сухую тряпку или газету, на которую при трении половинок кирпичей сыпался очень мелкий красно-оранжевый порошок — кирпичная мука. Ею припудривали влажную тряпку и натирали медный таз, чайник или самовар (рис. 1).

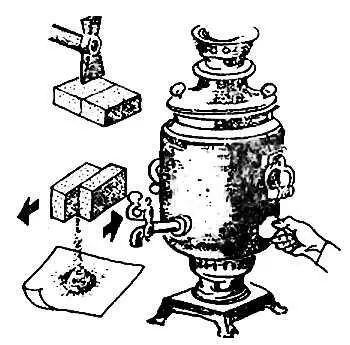

Рис. 1. Шлифование и полирование латуни кирпичной мукой

Кирпичная мука снимала образовавшиеся на поверхности металла окислы, открывая чистый металл. Вначале крупники кирпича, имевшие острые грани, действовали как мельчайшие режущие инструменты, срезая окисленный металл; затем, когда острые грани округлялись, зерна начинали меньше срезать металл, а больше выглаживать, лощить, а то и полировать до зеркального блеска.

Полирование.Отшлифованное металлическое изделие полируется с помощью специальных полировальных паст, в которые могут входить мел, известь, доломит, окиси хрома, алюминия, железа.

Для полировки металла в быту довольно часто применяют мел или зубной порошок, смоченный водой. Хорошую полировальную пасту легко приготовить из зубного порошка, смешав его с нашатырным спиртом до образования сметанообразной массы. Особенно хорошо полируются такой пастой медь и ее сплавы — латунь и бронза.

К концу лета, в августе, где-нибудь у калитки сада для сельского жителя была уже припасена готовая природная паста. Достаточно было сорвать гроздь-другую спелых ягод красной бузины и натереть ее соком самовар или какую-либо другую медную посуду, чтобы загорелась, засияла медная поверхность множеством бликов. Кстати, красную бузину сажали поблизости от дома еще и потому, что ее спелыми сочными плодами можно было при случае хорошо отмыть руки от всевозможных красителей, особенно растительного происхождения.

В технике и декоративно-прикладном искусстве наиболее часто для полирования металла применяется так называемая паста ГОИ (Государственного оптического института). Основу пасты составляет окись хрома. Различают грубую, среднюю и тонкую пасту. Грубой пастой удаляют мельчайшие царапины, оставшиеся на металле после обработки его абразивными материалами. Средней добиваются ровного блеска металла. После полировки тонкой пастой металл приобретает интенсивный зеркальный блеск.

С помощью пасты можно полировать металл как вручную, так и на полировальных кругах, работающих от электромотора. Частота вращения полировальных кругов должна быть в пределах от 2800 до 5000 оборотов в минуту. Нужно иметь как минимум 2 полировальных, круга — один из войлока, а другой из ткани (бумазеи, миткаля и т. п.).

Войлочный шлифовально-полировальный диск составляют из нескольких слоев кругов диаметром от 15 до 30 см, которые вырезают из голенищ старых валенок. Толщина диска должна быть равной примерно 3–4 см. Смазав круги тонким слоем клея БФ-6, круги накладывают друг на друга, прижав сверху тяжелым грузом. Когда войлочный диск высохнет, в середине трубкой с остро заточенными краями просекают сквозное отверстие, диск укрепляют на валу электроточила, имеющего резьбу, с помощью двух больших шайб и гаек. Диск можно насадить также на короткий стержень с резьбой. Благодаря этому его можно будет легко закрепить в патроне сверлильного станка или дрели (рис. 2).

Рис. 2 . Матерчатый круг

Матерчатый диск крепится так же, как и войлочный, но изготовляют его несколько иначе. Вырезанные из бумазеи, миткаля, сукна, хлопчатобумажной ткани круги сшивают вместе по нескольку штук в многослойные круги такой толщины, какую способна прострочить швейная машинка. От края отступают 3–4 см и прошивают вначале по окружности, а затем по спирали, равномерно приближаясь к центру. Сшитые многослойные круги склеивают друг с другом. Край шириной 3–4 см клеем не смазывают.
