В. Волков - Сантехнические работы дома (Сделай сам №09∙1989)

С трубой длиной болев 2 м одному человеку не справиться. На специализированных предприятиях для этого установлены вибростенды — вышки в 10–15 м. Умельцам в домашней обстановке придется использовать имеющиеся «высотные» сооружения. Так, на садовом участке засыпку песка в трубу можно совершать со стремянки, с крыши сарая, из окна мансарды и т. п

Итак, один сверху засыпает песок порциями. Затеи оба приподнимают трубу и стоящий внизу обстукивает ее молотком. Закупорка верхнего конца проводится, как и на коротких трубах.

Разметка трубы для изгиба заключается в том, что мелом наносится кольцо поперек трубы в месте наибольшего изгиба. Длина нагреваемого участка зависит от угла изгиба. Радиус изгиба должен быть не менее трех-четырех диаметров трубы. При изгибе в 90° нагревают участок, равный шести диаметрам трубы; при 60° — четырем диаметрам; при 45° — трем диаметрам. При других углах изгиба пользуются формулой:

Л= а∙ Д/15,

где Л— длина нагреваемого участка, мм ; а— угол изгиба, градусы; Д— наружный диаметр трубы, мм .

Приступим теперь непосредственно к нагреву и изгибу.

При нагреве трубы для последующего ее изгиба следите за тем, чтобы не перегреть губки тисков и зажимные призмы прижимов, которые в результате этого могут потерять твердость (отжечься). Поэтому, фиксируя трубу, не располагайте место нагрева близко от тисков.

С поверхности трубы при нагреве должна отлетать окалина. Это докажет полный прогрев песка. Запрещается пережог, когда на поверхности трубы начнут образовываться искры. Изогнуть трубу следует за один прогрев. Повторные нагревы слишком ухудшат структуру металла.

В хозяйственных магазинах и магазинах «Инструмент» продается набор газовых горелок «Факел», а также монтажный комплект к нему. Эти газовые горелки можно применять и дли пайки, и для пропитки лыж мазью, и для многого другого. Главное нагревающее устройство легко поднести непосредственно к приспособлению, где будет осуществляться, скажем, гибка труб.

Само приспособление для горячей гибки труб обязательно должно иметь шаблон. Без него сложно получить нужную конфигурацию нагиба (рис. 5).

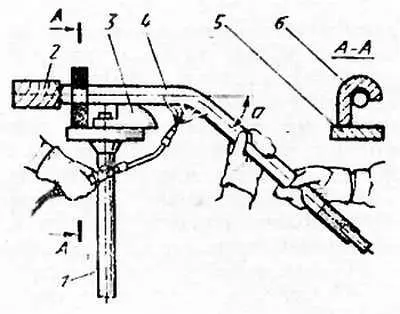

Рис. 15. Гибка трубы в горячем состоянии на приспособлении:

1— подставка; 2— пробка; 3— шаблон; 4— изгибаемая труба; 5— поперечина; 6— упор

Крепко схватившись в рукавицах за конец трубы, осуществляйте изгиб, избегая находиться против забитой в трубу пробки. После горячего изгиба трубы пробки вытащите (выжгите, выбейте) и вытряхните песок.

Соединения труб.Они бывают резьбовые, сварные и фланцевые. Для сварного соединения требуется сложное оборудование. С помощью фланцев стыкуются трубы в основном большого диаметра. В квартире же, индивидуальном доме, на садовом участке чаще всего трубы соединяются на резьбе с помощью фитингов (рис. 16). Изготовляются последние из ковкого чугуна, стали, пластмассы.

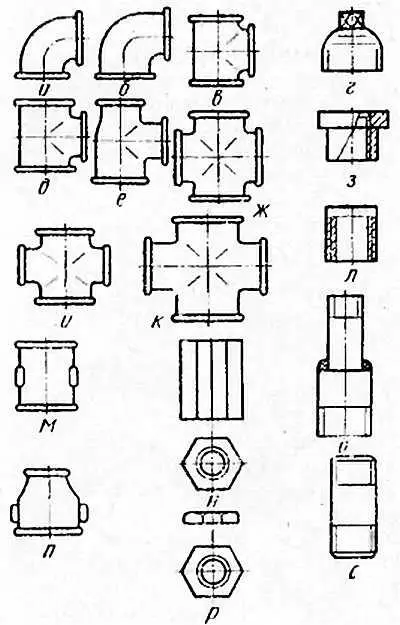

Рис. 16. Фитинги для стальных труб:

а— прямой угольник; б— переходной угольник; в— прямой тройник; г— заглушка, д— переходной тройник; е— тройник с двумя переходами; ж— прямая крестовина; з— футорка; и— переходная крестовина; к — крестовина с двумя переходами: л— самодельная заглушка из трубы; м— муфта из чугуна; н— муфта пластмассовая; о— переходник сварной; п— муфта переходная; р— контргайка; с— бочонок

Фитинги из ковкого чугуна имеют буртики по торцам дли прочности. На муфтах отливаются продольные выступы на наружной цилиндрической части, чтобы заворачивать их обычным гаечным ключом, да и трубный ключ будет меньше скользить. На угольниках и тройниках такие выступы отсутствуют, так как сама конфигурация позволяет закручивать их гаечным ключом.

Стальные фитинги — гладкие, без буртиков и выступов. Заворачивать их можно только трубным ключом. В случае необходимости подобные фитинги всегда можно выточить на токарном станке из стали, бронзы, чугуна или латуни. Нестальные фитинги даже лучше, потому что они меньше корродируют. Правда, стенки у бронзовых и чугунных фитингов следует делать внушительнее, чем у литых из ковкого чугуна. Это исключит возможность раздавливания трубным ключом фитингов собственного производства. Промышленность выпускает и пластмассовые шестигранные фитинги под гаечный ключ.
