Рис. 30. Воротник дымовой трубы:

а— обмер ствола трубы; б— части воротника, подготовленные к укладке; в— передний фартук; г— затрубный фартук; д— нижняя часть правого бокового фартука; ж— соединение вертикального отворота переднего фартука с таким же отворотом бокового фартука; Д— длина сечения трубы по уклону крыши; Ш— ширина трубы

Половины воротника собирают на верстаке с брусом-оправкой. Заготовки соединяют одинарными фальцами и пропаивают мягким припоем (третником). Особенно тщательно пропаивают щели в местах переходов. Можно поступить и по другому — закрыть эти щели заплатками и после укладки пропаять.

Если перспектива самостоятельно выполнить фальцевые соединения фартуков воротника пугает самодеятельного строителя, можно вместо фальцевых соединений сделать отгибы, направленные по стоку воды, с последующей их клепкой (две-три заклепки диаметром 3 мм) и пайкой.

Асбестоцементные кровлииз волнистых листов устраивают на кровлях с уклоном более 27° по деревянной обрешетке. На первый взгляд кажется, что сделать такую кровлю проще простого. И это действительно так, но прежде надо изучить особенности укладки такой кровли. На практике же приходится обычно наблюдать безграмотность в этом деле, приводящую к существенному снижению срока службы кровли, особенно при малых уклонах крыши. Типичные и распространенные ошибки следующие: листы при закреплении на обрешетке пробивают гвоздями и так их раскладывают, что четыре угла сходятся в одном месте. Пробивание гвоздями приводит к образованию в шифере трещин, которые со временем расходятся, а четыре угла в одном месте — к искривлению листов и неплотному их прилеганию. Поэтому снеговая и ветровая нагрузка на листы вызывает их излишнюю деформацию, способствуя развитию трещин-. А под неплотные стыки начинает поддувать ветер, занося снег на чердак. Тогда «народная мудрость» в этом случае советует подложить под шифер рубероид, что, в свою очередь, вызывает необходимость сплошной обрешетки. И в результате — все не так, ребята!

А как правильно, «по науке»? Посмотрим же, как это сделать.

При строительстве бани этого, в общем-то, немудреного сооружения проще всего листы шифера укладывать вразбежку (рис. 31).

Рис. 31. Укладка листов шифера вразбежку.

В этом случае, чтобы покрыть один скат банной кровли, вам скорее всего придется разрезать вдоль только один лист шифера. Режут шифер ножовкой по дереву. Можно укладывать листы шифера и по-другому, срезая углы но это сложнее, и не будем здесь на этом способе останавливаться. Листы в ряду удобнее располагать справа налево (обращаясь лицом к коньку), причем желательно учесть направление господствующих ветров в данной местности, чтобы открытые кромки листов были обращены в подветренную сторону. Отверстия под гвозди в шифере сверлят дрелью ( сверлят, а не пробивают!), причем диаметр сверла на 1–2 мм больше диаметра гвоздя. Под шляпку шиферного гвоздя кладут прокладку от резины, толя, рубероида и не забивают гвоздь до отказа, оставляя 2–3 мм «недобива». Основанием под покрытие шифером является обрешетка из мерных брусков сечением 60х60 мм. Каждый лист шифера должен опираться только на три бруска: по краям и в середине. Заметим, что все четные бруски по-хорошему должны бы иметь высоту не 60 мм, а 63 мм. Для однотипности их все же обычно делают одинаковыми, то есть 60х60 мм, но в этом случае четные бруски приподнимают с помощью подкладных планок толщиной 3 мм, уложенных на стропилах (рис. 32). Если все эти условия строго соблюсти, нахлестка листов будет плотной и листы прочно лягут на обрешетку.

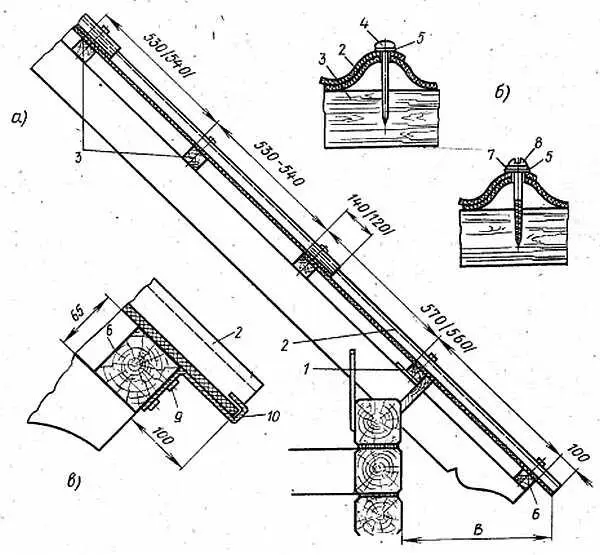

Рис. 32. Укладка и крепление шиферных листов:

а — кровля с наслонными стропилами; б — крепление шифера шурупами и гвоздями; в — закрепление шифера на карнизе; 1— уравнительный брусок; 2— лист шифера; 3— обрешеточный брусок; 4— «шиферный» гвоздь; 5— резиновая шайба; 6— карнизный брусок; 7— шайба; 8— шуруп; 9— гвоздь; 10— противоветровая скоба; В— вынос карнизного свеса; (цифры в скобках для обрешетки при уклоне ската менее 58 %)
