Если смазка пробковых натяжных кранов газопроводов допустима почти любым составом, то для кранов горелок рекомендуются лишь определенные смазки: ЛЗ-ГАЗ-412, ЛС-1П и НК-50.

Неплохая смазка, которую можно приготовить самостоятельно, включает в себя следующие компоненты, % (по массе):

— цилиндровое масло № 2… 68

— стеарин технический… 13

— алюмостеариновое мыло… 2

— графит высокодисперсный С-1… 16

— едкий литий (до полной нейтрализации стеарина)… 1

Все смазки действенны в диапазоне температур от —40 до +50 °C.

Учтите, что ни солидол, ни технический вазелин для смазки кранов горелок использовать нельзя. Хотя это позволительно, если плита без духовки (настольная плита) или духовки не используется.

Рассмотрим последовательность операций для смазки крана горелки «старой» плиты (см. рис. 6).

Для этого:

• выньте вилку шнура электроосвещения плиты из розетки;

• перекройте пробковым натяжным краном на газопроводе доступ газа к кранам горелок плиты;

• вставьте отвертку между щитком и рукояткой, стяните рукоятку, так поступите со всеми рукоятками;

• выкрутите винты крепления щитка и отложите его в сторону;

• выверните стопорный винт (если этому мешает край стола, отделите его, выкрутив тоже винты);

• выньте стержень;

• выньте пробку, поддев ее отверткой или гвоздем за овальное отверстие, через которое проходит стопорный винт; из пробки извлеките пружины;

• протрите пробку и соприкасающуюся поверхность корпуса тряпочкой в керосине (растворителе, тройном одеколоне и т. п.), сняв остатки прежней смазки;

• насухо протрите конические поверхности и нанесите на них тончайший слой смазки;

• вставьте пробку в корпус и проверните ее несколько раз отверткой за овальное отверстие под стопорный винт;

• выньте пробку и очистите в ней сверления, через которые поступает газ, от закрывающей их смазки (то же попытайтесь сделать с помощью тонкой проволоки с устьицем отверстия в корпусе для прохода газа);

• возвратите пробку в корпус так, чтобы овальное отверстие расположилось против прорези в корпусе;

• вставьте в пробку стержень с пружиной так, чтобы закрутить стопорный винт.

Остальная сборка осуществляется в порядке, обратном разборке. Если смазываете не один кран, то ни в коем случае не перепутайте пробки, так как возникнет утечка газа.

Помните, каждому корпусу соответствует лишь «своя» пробка!

В современных плитах («Электа», ПГ-2 и др.) краны горелок значительно сложнее (рис. 7). При этом заметим, что новые плиты скорее требуют не смазки, а освобождения от смазки газоходных каналов в кранах. Без очистки этих каналов газ будет в горелках еле теплиться или вообще не доходить до горелок.

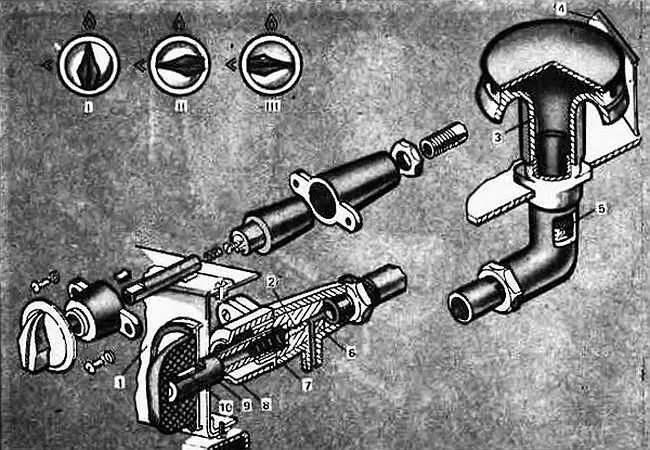

Рис. 7. Газовая плита типа « Электа»:

а— детали; б— положение рукояток управления; 1— панель; 2— регулировочный винт; 3— вертикальная горелка; 4щиток; 5— вертикальное сопло; 6— пробка; 7— корпус; 8— крышка; 9— стержень; 10— пластинчатая пружина; 11—дверца плиты; I— полное открытие; II— открытие на «малое пламя»; III— закрытие

Изложим последовательность операций по восстановлению работоспособности кранов на примере плиты «Электа» Волгоградского завода газовой аппаратуры выпуска 1989 г. Для этого:

• закройте натяжной кран перед плитой;

• снимите решетку, выньте диффузоры горелок;

• если плита стоит впритык к стене своей тыльной стороной (что не допустимо, см. раздел «Установка газовой плиты»), то открутите сначала один винт, крепящий щиток к столу. Для этого пальцами правой руки вращайте отвертку, а пальцами другой руки придерживайте снизу гайку. Вынув винт и гайку, поверните щиток и обоприте его о стол. Выворачивайте второй винт и снимайте щиток;

• выворачивайте два шурупа, крепящие стол, и поднимайте его. Теперь станет ясным, почему отделили щиток. Его высота в рабочем положении — 150 мм. Следовательно, чтобы поднять стол со щитком, задняя кромка стола должна отстоять от стены на 160…170 мм;

• откройте дверку духовки и выкручивайте снизу два винта крепления панели. Закрывайте дверку духовки и выворачивайте два винта из верхней кромки панели;

• оберните стержень отвертки изоляционной лентой или тканью. Подсовывая стержень отвертки под круговые уширения рукояток, снимите их со стержней кранов. Стержень отвертки для того оборачивали, чтобы не сколоть им эмаль с панели;
