При нарезании резьбы в качестве смазывающей и охлаждающей жидкости целесообразно использовать жидкое масло любой марки.

Вращение клуппа при нарезании резьбы должно производиться только по часовой стрелке. Вращение клуппа в обратную сторону приведет к выкрашиванию режущих кромок. Для снятия клуппа с нарезанного конца трубы необходимо развести плашки.

Нарезание резьбы круглыми плашками должно производиться вращением плашкодержателя как по часовой, так и против часовой стрелки.

Готовая резьба не должна иметь рваных ниток или неотделившейся стружки.

Гибка труб при производстве санитарно-технических работ является одной из основных слесарных операций. От низкого качества работ страдает как внешний вид сооружаемых систем, так и их доброкачественность.

Труба, а это особенно заметно на отводе в 90°, согнутая без трубогиба или иного приспособления, имеет, как правило, неряшливый вид. В месте изгиба она не должна изменять своего цилиндрического профиля, так как это ведет к уменьшению ее проходного сечения. Продольный электросварной шов трубы в момент изгиба может разгерметизироваться, если радиус изгиба будет меньше стандартного или если электросварной шов будет расположен неправильно.

Как было сказано выше, гибка труб диаметрами от Ду-15 до Ду-25 может производиться на ручном трубогибе в холодном состоянии, а гибка больших диаметров — на трубогибе с механическим приводом или в горячем виде с заполнением внутренней полости трубы песком. Опыт сооружения таких систем в сельском доме показывает, что необходимость в гибке труб диаметрами более Ду-25 практически отсутствует.

Для гибки труб диаметрами от Ду-15 до Ду-25 промышленность выпускает ручные трубогибы. СТВ-1/2" — для гибки труб диаметром Ду-15; СТB-3/4" — для гибки труб диаметром Ду-20; CTB-1" — для гибки труб диаметром Ду-25.Если нет возможности купить трубогиб, то его можно изготовить в условиях ремонтной мастерской. На рис. 22 представлены чертежи трубогиба для гибки труб диаметрами Ду-15, Ду-20 и Ду-25. Комплект сменных деталей, входящий в комплект трубогиба, позволяет производить гибку труб всех трех указанных диаметров.

Рис 22 (1). Трубогиб для гибки труб в холодном состоянии диметрами Ду-15, Ду-20и Ду-25:

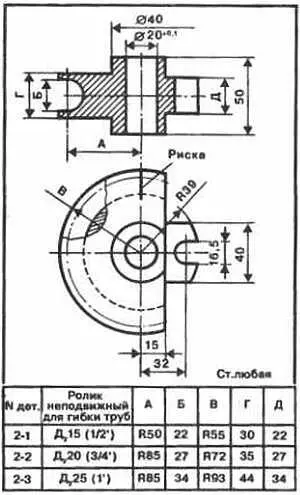

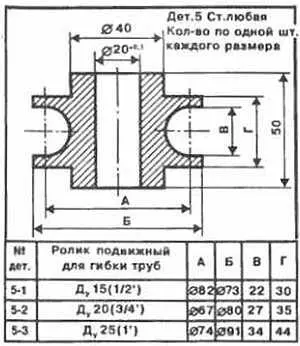

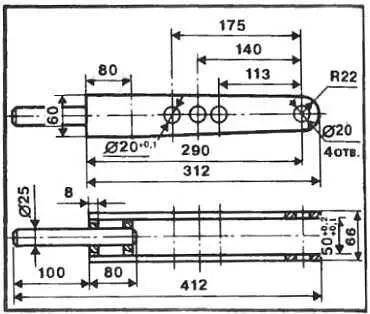

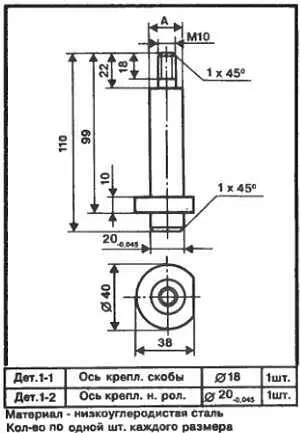

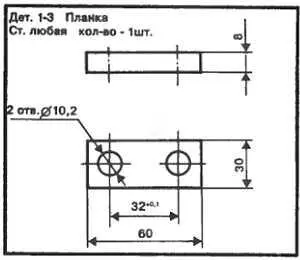

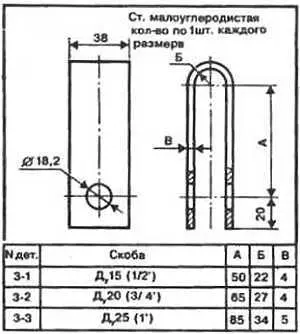

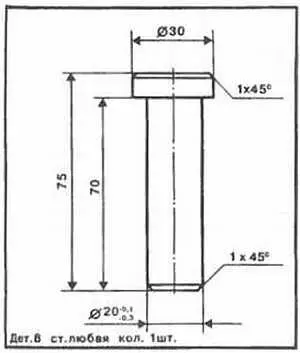

1— основание в сборе; 1–1— ось креплении скобы; 1–2— ось крепления неподвижного ролика; 1–3— планка; 2–1— ролик неподвижный для гибки труб Ду-15; 2–2— ролик неподвижный для гиЧжи труб Ду-20; 2–3 — ролик неполлижний для гибки труб Ду-25; 3–1— скоба под трубу Ду-15; 3–2— скоба под трубу Ду-20; 3–3— скоба пол трубу Ду-25; 4— водило в сборе; 5–1— ролик подвижный для гибки труб Ду-15; 5–2— ролик подвижный для гибки труб Ду-20; 5–3— ролик подвижный для гибки труб Ду-25; 6— ось подвижного ролика

Рис 22 (2).

Рис 22 (3).

Рис 22 (4).

Рис 22 (5).

Рис 22 (6).

Рис 22 (7).

Рис 22 (8).

Рис 22 (9).

Трубогиб состоит из основании 1 , в которое вварены ось 1–2 для крепления на ней неподвижного ролика 2 и ось 1–1 для крепления на ней скобы 3 . Основание 1 к верстаку крепят четырьмя болтами. Водило 4 также надевае тся на ось 1–2 . Подвижной ролик 5 на оси 6 монтируется на водиле 4 .

В комплект трубогиба входят следующие сменные детали.

Для гибки труб диаметром Ду-15;

— неподвижный ролик дет. 2–1,

— скоба дет. 3–1,

— подвижный ролик дет. 5–1.

Для гибки труб диаметром Ду-20:

— неподвижный ролик дет. 2–2,

— скоба дет. 3–2,

— подвижный ролик дет. 5–2.

Для гибки труб диаметром Ду-25:

— неподвижный ролик дет. 2–3,

— скоба дет. 3–3,

— подвижный ролик дет. 5–3.
