Окончание процесса нарезания резьбы (образование полного профиля) должно контролироваться по круглой резьбовой плашке. В случае, если приходится контролировать по муфте или иному резьбовому гнезду, необходимо помнить, что между резьбой на трубе и резьбой на муфте должен быть зазор, который при сборке для герметизации соединения заполняют подметочным материалом. На обратной стороне клуппа имеются выдвижные направляющие сухари 6 , положение которых определяется диаметром трубы.

Трубная резьба Тр 1/2" и Тр 3/4" имеет шаг резьбы 14 ниток на 1". При нарезании этих резьб планшайба фиксируется пазом с обозначением указанной резьбы. Трубная резьба Тр 1", Тр 1 1/ 4", Тр 1/2" и 2" имеет шаг резьбы 11 ниток на 1". При нарезании этих резьб планшайба фиксируется другим пазом.

Промышленностью выпускаются три комплекта плашек по 4 штуки в каждом комплекте: комплект № 1 для нарезания резьб Тр 1/2" и Тр 3/4"; комплект № 2 для нарезания резьб Тр 1" и Тр 1/4"; комплект № 3 для нарезания резьб Тр 1 1/ 2" и 2".

Другим более распространенным способом является нарезание резьбы круглыми плашками. Шашки для нарезания резьбы Тр 1/2", Тр 3/4", Тр 1 1/ 4" и Тр 1/2" выпускаются промышленностью и имеются в продаже.

Круглые плашки устанавливают в специальные плашкодержатели. Существуют две конструкции плашкодержателей: с устройством для облегчения нарезания заходной части резьбы и без него. Конструкция плашкодержателя с устройством для облегчения нарезания заходной части резьбы представлена на рис. 20.

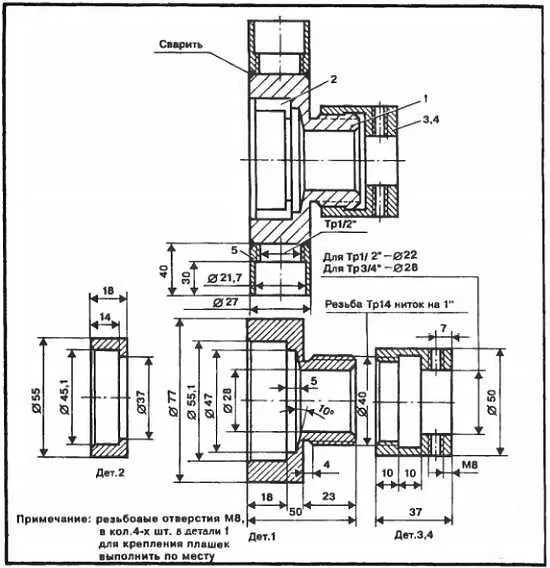

Рис. 20. Плашкодержатель со сменными деталями для крепления плашек Тр 1/2"и Тр 3/4"

1— корпус; 2— переходное кольцо для плашки Тр 1/2"; 3— переходная направляющая втулка для нарезания резьб Тр 1/2"; 4— переходная направляющая втулка для нарезания резьб Тр 3/4"; 5— гнезда для вворачивания ручек

Плашкодержатель рассчитан на установку в нем плашек с резьбой Тр 1/2" и Тр 3/4", которые имеют одинаковый шаг резьбы — 14 ниток на 1". Плашку с резьбой Тр 3/4" устанавливают непосредственно в корпус 1 плашкодержателя, а плашку с резьбой Тр 1/2" ввиду того, что она имеет меньший диаметр, устанавливают в переходное кольцо 2 . На резьбовой конец корпуса плашкодержателя навинчивается направляющая втулка 3 , в которой имеется 4 болта для закрепления ее на трубе. Шаг резьбы направляющей втулки, как и шаг резьбы плашек, — 14 ниток на 1". В комплект плашкодержателя входят две направляющие резьбовые втулки с отверстиями под трубы Ду-15 и Ду-20.

При нарезании резьбы труба закрепляется неподвижно в прижиме. Резьбовая втулка 3 на 3…5 оборота вывертывается из корпуса плашкодержателя, и в таком виде приспособление надвигается на трубу до упора конца трубы в резьбовую плашку. После закрепления резьбовой направляющей втулки на трубе (с помощью четырех болтов, имеющихся в ней), плашкодержатель проворачивается на 2–3 оборота. В этот момент происходит принудительная подача резьбовой плашки на трубу, в результате чего на трубе нарезаются первые 2…3 нитки резьбы. Дальнейшее нарезание резьбы на трубе происходит при освобожденной от закрепления резьбовой направляющей втулки 3 .

На рис. 21 представлены плашкодержатели для крепления круглых плашек с резьбой Тр 1", Тр 1 1/ 4", Тр 1 1/ 2". Эта конструкция плашкодержателей не имеет устройства для принудительной подачи плашки на нарезаемую трубу. Их направляющие втулки выполнены заодно с корпусами плашкодержателей.

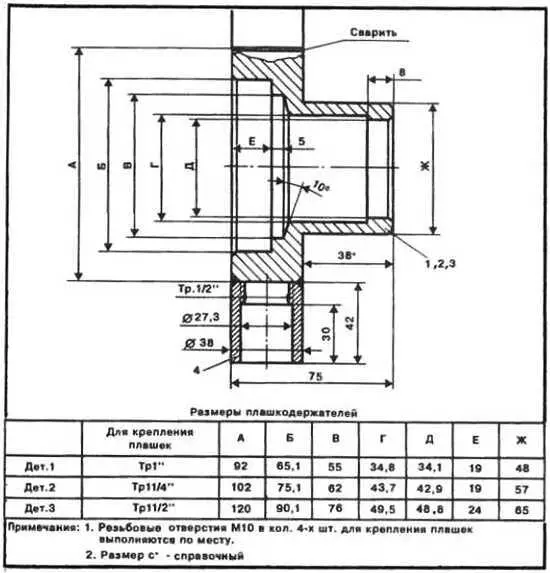

Рис. 21. Плашкодержатель для плашек Тр 1", Тр 1 1/ 4", Тр 1 1/ 2"

1— корпус для плашек Тр 1"; 2 — корпус для плашек Тр 1 1/4"; 3— корпус для плашек Тр 1 1/2"; 4— гнездо для вворачивания ручек

Если плашки для нарезания резьб недостаточно остры, в силу чего нарезание заходных ниток резьбы затруднено, целесообразно большую часть профиля резьбы нарезать раздвижным клуппом, после чего калибровать нарезку круглыми резьбовыми плашками. Плашки раздвижного клуппа выполнены по принципу токарного резца, и в том случае, сети режущая грань не имеет сколов, режущая способность может быть восстановлена благодаря заточке грани. При этом необходимо следить, чтобы величина удаленного металла с плашек в одном комплекте была ровной. Заточка круглых пташек в условиях даже мастерской невозможна, так как для этого необходимо специальное оборудование и специальный абразивный инструмент. Предложенный метод хотя и снижает производительность труда, но сохраняет работоспособность круглых плашек.
