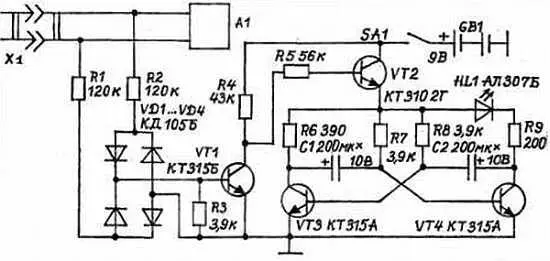

Рис. 2. Схема сигнализатора обрыва линии

Пока линия исправна и не занята, протекающий через резистор R3 ток держит транзистор VT1 открытым, отчего VT2 заперт и не пропускает тока к мультивибратору на транзисторах VT3, VT4. Вызывной сигнал (переменного тока) не изменяет положения схемы благодаря выпрямителю на входе. Исчезновение напряжения на розетке XI приводит к запиранию VT1 и открытию VT2, отчего мультивибратор начинает переключаться, заставляя с частотой порядка 1 Гц вспыхивать светодиод HL1. Его яркое мигание наверняка привлечет ваше внимание. Понятно, что действие сигнализации имеет смысл, только когда кто-то есть дома В иных случаях следует отключать питание выключателя SA1 — это убережет батарею GB1 от вероятного бесполезного расхода энергии. Приставка в режиме ожидания практически не потребляет тока, в рабочем режиме его величина составляет около 10 мА.

Для сборки устройства можно взять резисторы MЛT-0,5 (R1, R2) и МЛТ-0,125 или большей мощности остальные. Конденсаторы — К50-6 или другие с аналогичными параметрами. В источнике питания может работать батарея «Крона», хотя более емкая надолго избавит вас от забот по своевременной замене на свежую. При наладке подбирается резистор R5, от которого зависит степень открытия VT2. Правильным может считаться положение, когда обеспечивается нормальное свечение HL1 (ток в импульсе до.10 мА). В некоторых случаях для четкой работы может потребоваться уточнение номинала R3. Заметим, что «молчание» сигнального устройства рассчитано на напряжение ненагруженной линии (порядка 60 В); поэтому, если вы снимаете трубку и напряжение падает до 10… 15 В, сигнализатор может сработать. Понятно, что при установленной связи мигание светодиода должно игнорироваться; на время разговора достаточно просто отключить питание.

Весьма часто слышимость собеседника бывает столь слаба, что приходится утомительно напрягать слух, то и дело переспрашивая. Тут не обойтись без усилителя. Ясно, что его как-то необходимо присоединить к цепям внутри телефонного аппарата, но попробуй разберись — куда, если перед глазами паутина печатного монтажа. На самом деле выполнить это вовсе несложно. Нас будут интересовать адреса лишь двух концов, идущих от наушника BF1 трубки (рис. 3) к начинке аппарата.

Рис. 3. Схема соединений трубки и аппарата

Обратим внимание, что эти концы не равнозначны: один не связан ни с чем, кроме аппарата, другой имеет связь с выводом микрофона ВМ1. Проследить связь легко, сняв крышку трубки и донышко аппарата. Обычно провода различаются цветом изоляции; чтобы не путаться в дальнейшем, зарисуйте соединения, их признаки и обозначьте номерами контактные площадки на плате аппарата. Для подключения усилителя нужно отсоединить от площадки 3 конец наушника и связать его с выходом усилителя; вместо отсоединенного наушника между площадками 2, 3 включим резистор, имеющий то же сопротивление. На нем теперь будет выделяться тот слабый сигнал, что был плохо слышен в наушнике, — отсюда и подадим его на усилитель. Как это делается в реальном устройстве, показывает рис. 4.

Рис. 4. Электрическая схема усилителя

Здесь еще имеется переключатель SA1, позволяющий слушать с усилением или без него, если слышимость достаточна и незачем «гонять» элемент питания GB1. Усилитель рассчитан на распространенные теперь аппараты, у которых в качестве наушника используется низкоомная динамическая головка (порядка 8…10 Ом). При показанном на рисунке положении контактов SA1 телефон работает без усилителя, в первозданном варианте. Переводя контакты в позицию «усиление», мы переключим наушник BF1 на выходную обмотку трансформатора Т1, введем резистор с эквивалентным наушнику сопротивлением R2 и подадим питание на транзистор VT1. Налаживается усилитель просто: подбирая величину сопротивления R1, установим коллекторный ток транзистора в пределах 6…7 мА. Развиваемое усиление столь значительно, что может возникнуть акустическая связь между наушником и микрофоном, проявляясь в виде свиста. Достаточно вложить в рукоятку трубки брусочек поролона, чтобы это явление полностью устранилось.

В конструкции используется выходной трансформатор от любого «карманного» радиоприемника, резисторы МОН-0,5 (R2) и MЛT-0,125, конденсатор К50-6. Для переключателя подойдет модульно-блочная конструкция с кнопочным переключением серии П2К. Для питания достаточно одного 1,5-вольтового элемента 316 — его хватит на несколько месяцев работы, только не надо оставлять усилитель включенным, когда не пользуетесь им.
