Людвиг Ерлыкин - Мебель в квартиру. Раскроем красоту камня...(Сделай сам №3∙1998)

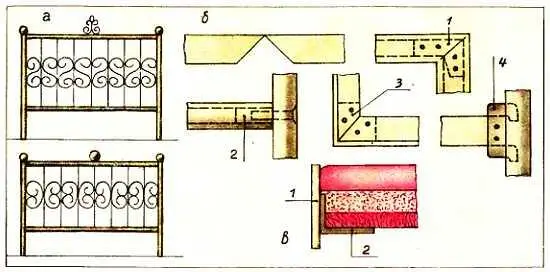

Рис. 14

В верхней части будущей спинки (снизу) сверлят отверстия по числу вертикальных полос рисунка Такие же отверстия делают в нижней перемычке. Перед установкой перемычки в отверстия заводят язычки вертикальных полос рисунка (он заранее сварен или склепан).

Нижнюю перемычку приваривают к спинке, если это возможно. В противном случае в концы перемычки загоняют с натягом стальную пробку 2 с резьбой и нижнюю перемычку привинчивают винтами.

На спинке закрепляют верхний рисунок из полосового железа. Спинка готова, только в ней остается сделать четыре отверстия для соединения ее самой и рамы кровати.

Раму кровати делают из разборного уголка 40х25 мм (широкая полочка уголка — внизу). Ее сваривают или склепывают, ставя вниз косынки 3 из листовой стали толщиной не менее 2 мм.

Запор для соединения спинок и рамы представляет собой скобу 4 , закрепленную снаружи рамы. Своими крючьями скоба плотно вставляется в отверстия спинки и осаживается вниз. При этом происходит надежное запирание соединения.

Чтобы создать упор матрасу, ставят декоративную упорную доску 1 (рис. 14, в ). Ее оклеивают шпоном и покрывают лаком. Закрепляют эту доску к уголку 2 изнутри шурупами.

Самый простой вариант «снаряжения» такой кровати — лист фанеры толщиной 8-10 мм, лист поролона толщиной 40 мм, ватный матрас.

Предлагаемая мебель на кухню проста в изготовлении и при соответствующей отделке может хорошо вписаться в любой интерьер кухни.

Рассмотрим три конструктивных решения предлагаемой кухонной мебели.

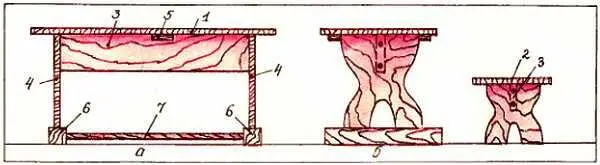

1-е решение.Стол и табуретки (рис. 15) выполнены в старорусском стиле. Крепление столешницы 1 у стола и сиденьев табуреток 2 за счет широкой доски-связки 3 .

Рис. 15

Ножки стола и табуреток выпиливают лобзиком, изготовленным из лучковой пилы. У нее лишь укорачивают среднюю распорку; длина ее зависит от длины пилки.

Пилку делают из стандартного полотна ножовки по пластмассе (зуб у нее несколько больше, чем у полотна ножовки по металлу, и имеется значительная разводка зубьев). На электроточиле полотно стачивают так, как это показано на рис. 16.

Рис. 16

Доску-связку (см. рис. 15, а ) тщательно торцуют (углы по 90°) и ставят на эпоксидном клею и длинных (100 мм и более) шурупах, закрепляй ее к ножкам 4 .

Столешницу стола и сиденья табуреток сплачивают на нагелях и клею.

Столешницу крепят снизу к промежуточной доске 5 и к ножкам косо поставленными шурупами (рис. 15, б ).

Ножки стола имеют опорные бруски 6 (см. рис. 15, а ) и нижнюю связь 7 . Все это сделано в шип и на клею. Таким же образом делают табуретки.

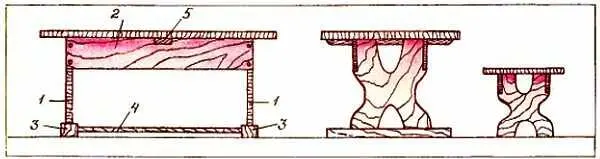

2-е решение.Стол и табуретки (рис. 17) сделаны в старорусском стиле. Ножки стола 1 и две боковые доски 2 составляют царгу стола. Они соединены шурупами и склеены. Ножки стола имеют опорные бруски 3 и нижнюю связь 4 .

Рис. 17

Столешницу снизу крепят шурупами к промежуточной доске 5 . Косо поставленными шурупами ее привинчивают к ножкам 1 и боковым доскам 2 .

Таким же образом собирают табуретки.

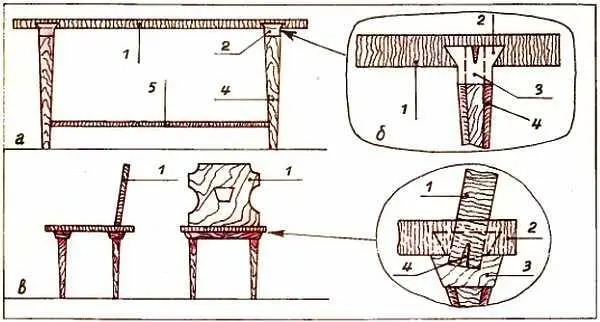

3-е решение.Стол (рис. 18, а ) имеет в сплоченной столешнице 1 два поперечных выреза типа «ласточкин хвост», в которых на клею поставлены накладки 2 .

В накладках в соответствующих местах сверлят четыре глухих отверстия 3 (рис. 18, б ), в которых на клею и клиньях закреплены ножки 4 .

Рис. 18

Конечно, лучше ножки сделать не прямоугольного сечения (см. рис. 7).

Нижнюю замкнутую связку 5 (см. рис. 18, а ) ставят в круглый шип и на клею.

Стулья (рис. 18, в ) делают так же, как и стол. Спинку 1 на трех — четырех шипах крепят в глухих отверстиях, просверленных в сиденье 2 и накладках 3 , на клею и клиньях 4 .

Ясно, что при изготовлении такой мебели шляпки шурупов, стоящих на виду, совсем не украшают ее. Скрыть шурупы позволяют декоративные крышечки.
