В случае, когда нужен более точный расчет мощности циркуляционного насоса, следует учитывать такие параметры:

– диаметр труб;

– общую длину магистрали;

– материал, из которого изготовлены трубы;

– тип отопительных приборов и их количество;

– вид запорно-регулирующей аппаратуры;

– вид автоматики (если она имеется).

Если циркуляционный насос выбран правильно, с учетом всех вышеперечисленных характеристик, то он будет работать без сбоев. Промышленность выпускает так называемые регулируемые циркуляционные насосы, которые оснащены электронной регулировкой частоты вращения двигателя. Это дает возможность снизить потребление энергии в среднем на 40%, уровень шума в трубах и терморегуляторах и, как правило, удлинить срок службы агрегата. Регулируемый насос автоматически изменяет частоту вращения двигателя в зависимости от температуры в отопительной системе.

При монтаже циркуляционного насоса следует учитывать, что он не может функционировать при наличии воздуха в теплоносителе. Для решения этой проблемы в системе с принудительной циркуляцией устанавливают автоматические воздухоотводчики.

Сейчас на рынке такого рода продукции имеется множество циркуляционных насосов отечественного и зарубежного производства. Среди российских моделей наибольшей популярностью пользуются малошумные диагональные насосы типа ЦНИПС (рис. 3) или ЦВЦ (рис. 4). Обе эти модели имеют единый блок с электродвигателем и монтируются прямо на трубах.

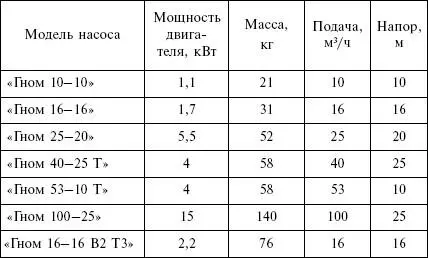

Таблица 3

Циркуляционные насосы «Гном»

Циркуляционные насосы зарубежного производства обычно изготавливаются без сальников, с очень низким уровнем шума и имеют так называемые мокрые роторы, которые находятся непосредственно в теплоносителе и отделены от статора тонкой пленкой. Такого рода насосы имеют небольшие размеры и вес и крепятся на трубах без дополнительной опоры.

Как правило, импортные циркуляционные насосы изготавливаются из чугуна, имеют рабочее колесо, выполненное из нержавеющей стали или высокопрочного композитного материала. Защитная пленка статора также изготовлена из нержавеющей стали. В таких насосах смонтированы керамические подшипники, имеющие долгий срок службы. Практически все модели циркуляционных насосов зарубежного производства оснащены функцией деблокирования, которая дает возможность насосу работать в режиме коротких включений или выключений при попадании инородных тел или при пуске агрегата после длительного периода покоя.

В систему водяного отопления загородного дома обычно включаются:

• котельная;

• система разводки трубопроводов;

• отопительные приборы.

Такого рода системы отопления имеют несколько вариантов разводки труб, которые зависят от:

• места прокладки подающей магистрали;

• способа соединения отопительных приборов и подающих стояков;

• расположения стояков;

• схемы прокладки магистрали.

В табл. 4 указаны данные по выбору конфигурации системы водяного отопления.

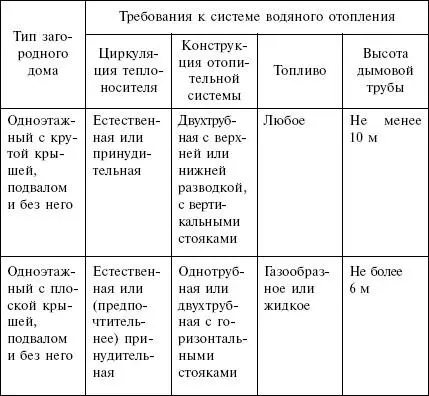

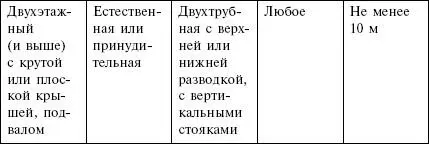

Таблица 4

Выбор конфигурации системы водяного отопления в зависимости от особенностей дома

Информацию, данную в этой таблице, обязательно стоит учитывать, т. к. именно от схемы разводки трубопроводов зачастую зависит комфорт в доме.

Теперь стоит пояснить, что такое системы с верхней и нижней разводкой магистралей.

В первом случае нагретый теплоноситель поступает в стояки сверху, т. е. с чердака, во втором случае – снизу, из подвала. Стоит заметить, что независимо от схемы разводки расширительный бак устанавливают всегда в самой высокой точке, а водогрейный котел монтируют внизу (подвал или первый этаж). Весьма наглядно это показано на рис. 6.
