– большие затраты времени на включение системы отопления;

– отсутствие возможности регулировки температуры нагретого воздуха;

– частые случаи замерзания воды в трубопроводах, смонтированных в неотапливаемых помещениях;

– неэстетичный вид проложенного трубопровода из-за большого диаметра труб.

Исходя из перечисленных недостатков, следует признать, что система отопления с естественной циркуляцией теплоносителя довольно часто оказывается малоэффективной и экономически невыгодной.

В системах такого типа движение теплоносителя по трубопроводам происходит за счет работы циркуляционного насоса, который обеспечивает бесперебойную работу в отопительной системе и подключается к обратной магистрали. Это продляет срок службы всех узлов, контактирующих с горячей водой. Также к обратной магистрали подключают и расширительный бак (о нем будет подробно рассказано в соответствующей главе).

Отопительные системы с принудительной циркуляцией используют в многоэтажных коттеджах, т. к. наличие насоса позволяет намного увеличивать длину трубопроводов, а также применять новые монтажные схемы отопительной системы (рис. 2).

Но использовать отопительные системы с принудительной циркуляцией теплоносителя можно только в тех случаях, когда имеется возможность бесперебойной подачи электроэнергии, потому что циркуляционные насосы работают от сети.

К достоинствам отопительной системы с принудительной циркуляцией можно отнести:

– большую теплоотдачу;

– незначительные потери теплоносителя на испарение;

– возможность использовать трубы небольшого диаметра. Это значительно сокращает расход материалов и время на монтаж системы;

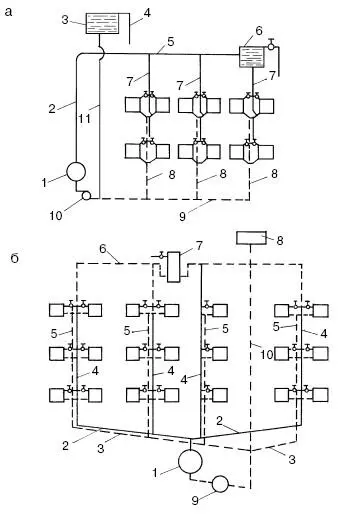

Рис. 2. Водяное отопление с принудительной циркуляцией: а – нижняя разводка: 1 – котел; 2 – главный стояк; 3 – расширительный бак; 4 – сигнальная линия; 5 – подающая линия; 6 – воздухосборник; 7 – подающие стояки; 8 – обратные стояки; 9 – обратная линия; 10 – насос; 11 – расширительная труба; б – верхняя разводка: 1 – котел; 2 – подающая линия; 3 – обратная линия; 4 – подающие стояки; 5 – обратные стояки; 6 – воздушная линия; 7 – воздухосборник; 8 – расширительный бак; 9 – насос; 10 – расширительная труба

– небольшой разрыв в температуре нагретого и охлажденного теплоносителя, что намного увеличивает срок службы водогрейного котла;

– наличие регулировки мощности всей системы отопления и температуры воздуха в помещениях.

В общем и целом отопительная система с принудительной циркуляцией теплоносителя намного удобнее в эксплуатации и обслуживании.

Как правило, выбором отопительных приборов и оборудования занимаются специалисты. Но бывают случаи, когда нет возможности воспользоваться услугами профессионала и все работы хозяин выполняет сам. Чтобы облегчить эту задачу, необходимо разобраться в некоторых тонкостях.

Для того чтобы циркуляционный насос хорошо и долго работал, он должен обладать следующими качествами:

– потреблять небольшое количество электроэнергии;

– надежно работать без вмешательства специалиста по техобслуживанию;

– иметь долгий срок службы.

Если ваш загородный дом имеет площадь, равную 250 м2, то необходим циркуляционный насос производительностью до 3,5 м3/ч и максимальным напором до 0,4 атм. При площади дома, составляющей от 250 до 350 м2, нужен насос производительностью до 4,5 м3/ч и максимальным напором до 0,6 атм. Для обогрева дома площадью от 350 до 800 м2 рекомендуется насос производительностью до 11 м3/ч и максимальным напором до 0,8 атм.

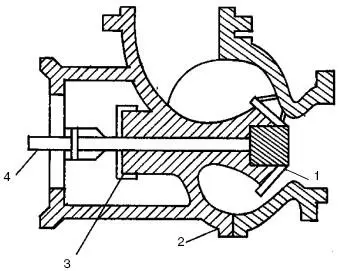

Рис. 3. Циркуляционный насос ЦНИПС: 1 – колесо рабочее; 2 – корпус насоса; 3 – уплотнение-сальник; 4 – вал двигателя

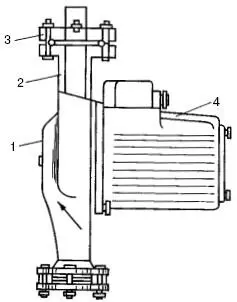

Рис. 4. Диагональный насос ЦВЦ: 1 – корпус; 2 – нагнетательный патрубок; 3 – контрфланец для присоединения трубы; 4 – электродвигатель

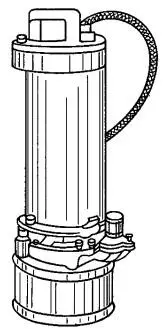

Рис. 5. Внешний вид циркуляционных насосов семейства «Гном»
