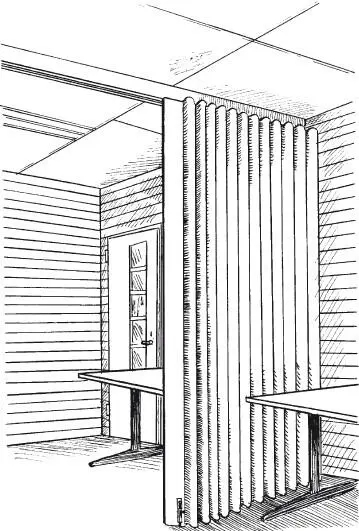

Рис. 15. Общий вид мягкой перегородки

Между полками уголков оставьте зазор в 4–5 мм, по которому будет продвигаться пластинка, соединяющая ролики с перегородкой. Пластинку сделайте из куска текстолита, алюминия или стали толщиной 2–3 мм. Ее размер должен быть 60 х 70 мм.

В верхней части пластинки просверлите два отверстия диаметром 5–6 мм, расстояние между центрами которых должно быть 30 мм. В этих отверстиях на оси закрепите две пары роликов диаметром 25–28 мм.

При использовании роликов диаметром больше указанного увеличьте ширину боковых планок и опустите ниже уголки.

Там же прикрепите так называемые ползунки, которые будут обеспечивать плавное передвижение вертикальных планок при открывании и закрывании мягкой перегородки (рис. 16).

Нижнюю часть пластины присоедините к ведущей вертикальной планке перегородки с помощью двух уголков размером 25 х 25 х 60 мм.

Для каркаса возьмите рейки сечением 30 х (10–15) мм в количестве, необходимом для выбранной длины перегородки. При расчете количества реек учитывайте, что они должны соединяться между собой попарно и располагаться друг от друга при закрытой перегородке на расстоянии 140–150 мм.

После этого нарежьте полоски тонкого бумажно-слоистого пластика размером 25 х 70 мм в количестве, равном числу реек.

Ведущую вертикальную планку изготовьте из бруса сечением 55 х 85 мм или сделайте из нескольких планок меньшего сечения. На одной из боковых граней выполните обеспечивающий плотное примыкание перегородки к стене гребень.

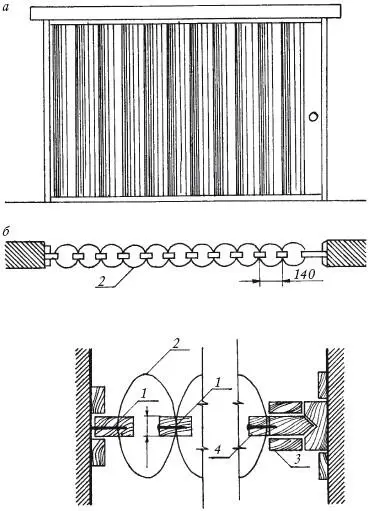

Рис. 16. Легкая мягкая перегородка (размеры даны в мм): а – общий вид перегородки; б – узлы и детали перегородки: 1 – шурупы; 2 – искусственная кожа; 3 – ведущая планка; 4 – рейки

Также заготовьте полотнище материала для перегородки шириной 450–470 мм и длиной, равной высоте перегородки. Нижнюю и верхнюю кромки полотнищ обязательно обработайте.

Чтобы смонтировать перегородку, к верхнему торцу ведущей вертикальной планки шурупами прикрепите пластинку с роликами, а затем временно закрепите на столе или полу планку в горизонтальном положении гребнем вниз.

После этого возьмите полотнище, уложите его серединой на планку и прибейте к ней мелкими гвоздями с широкой шляпкой по всей длине с шагом 200–250 мм.

Сверху уложите рейку сечением 30 х 15 мм и прикрепите ее шурупами к ведущей планке. Затем заверните края полотнища по длине, наложите их на рейку и закрепите гвоздями.

В верхней части рейки шурупами длиной 8–9 мм прикрепите пластинку с ползунками и только потом укладывайте следующую рейку и закрепляйте ее шурупами. Таким же образом монтируйте остальные полотнища рейки.

На последней рейке, примыкающей к стене, установите три металлические пластины размером 80 х 50 мм с отверстиями для крепления к пробкам или дюбелям в стене.

Смонтированную перегородку поднесите к проему в стене и с помощью роликов на направляющую навесьте ведущую вертикальную планку. Для облегчения установки всю остальную часть перегородки сверните, а затем одну за другой заведите в направляющие рейки с ползунками и полотнищами материала.

После установки перегородки прикрепите к установленным на стене пробкам последнюю планку и прикройте места креплений нащельниками. Все деревянные детали покройте лаком.

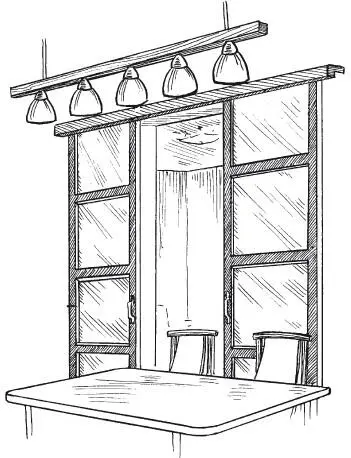

Рис. 17. Общий вид перегородки в виде раздвижной двери на верхней подвеске

Раздвижные двери на верхней подвеске. Полотна дверей для такой перегородки (рис. 17) должны быть облегченными. Лучше всего использовать каркасное полотно, обшитое тонколистовыми материалами.

Пластинку с роликами и крепежными уголками вы можете сделать таким же образом, как и для мягкой перегородки, но ширина нижних полок крепежных уголков должна составлять 15 мм. Связано это с толщиной двери, равной 40 мм.

Для крепления направляющей вам потребуются три стальные пластины размерами 130 х 60 х 3 мм. В них на расстоянии 7–8 мм от верхнего и нижнего краев просверлите по два отверстия под шурупы длиной 50–60 мм. После этого разместите пластины на деревянном брусе сечением 50 х 55 мм так, чтобы их верхний край с отверстием выступал из плоскости бруса на 15 мм.
