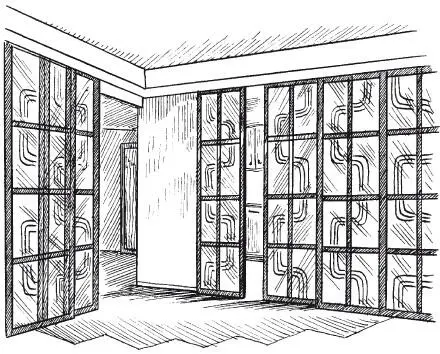

Рис. 13. Общий вид легкой раздвижной перегородки

Легкая раздвижная перегородка. Полотна такой перегородки вы можете сделать в виде панели трехслойной конструкции или в виде остекленной рамы.

В первом случае из деревянных брусков сечением 40 х 50 мм вам нужно изготовить раму с поперечным бруском посередине и с обеих сторон обшить ее древесно-волокнистыми плитами. При необходимости внутреннее пространство рамы вы можете заполнить звукоизоляционными материалами. Поверхность полотен оклейте пленочными или рулонными материалами.

Вместо ДВП вы вполне можете использовать декоративную фанеру, бумажно-слоистый пластик, а также другие листовые материалы.

Для изготовления остекленной рамы (рис. 14) вам потребуются бруски обвязок (горбыльков). В заготовках выберите фальцы для установки стекол. Кроме того, заранее заготовьте штапики для закрепления стекла в фальцах.

Горбыльки для разбивки рамы на более мелкие участки сделайте из брусков, толщина которых равна обвязкам, а ширина составляет 24–40 мм.

В торце верхней обвязки полотна выберите паз трапециевидной формы размером приблизительно 20 х 20 мм. В нижнем торце обвязки с двух сторон полотна на расстоянии 150–200 мм от его углов закрепите два ролика. Если они небольшого размера, прикрепите их удерживающими пластинами непосредственно к торцу обвязки. Для крепления роликов большого диаметра выберите шпунт на глубину, равную радиусу ролика плюс 5 мм.

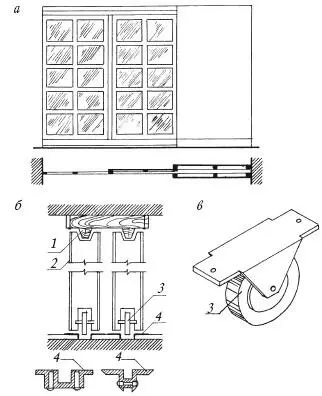

Рис. 14. Изготовление остекленной рамы для перегородки:

а – общий вид остекленной рамы; б – узлы сопряжения с полом и потолком; в – общий вид ролика: 1 – направляющая рейка; 2 – полотно перегородки; 3 – ролик; 4 – нижние направляющие

По линии движения полотен на полу сделайте две параллельные друг другу направляющие в виде канавок прямоугольного сечения глубиной не более 6–8 мм и такой шириной, которая обеспечит свободное движение роликов. Канавки вы можете изготовить из двух металлических уголков 25 х 25 мм, между которыми уложен металлический стержень прямоугольного сечения.

Чтобы перегородка была устойчивой и находилась в вертикальном положении, в верхней части перегораживаемого проема разместите доску и закрепите на ней две направляющие рейки трапециевидной формы сечением 18 х 20 мм и длиной, равной длине проема.

Чтобы при выдвижении одного из полотен за ним двигалось другое, в нижней части каждого прикрепите обрезок алюминиевого уголка размером 25 х 25 х 30 мм. При этом выступающие полки уголков при выдвижении первого полотна должны накладываться друг на друга. Если хотите, замените алюминиевые уголки деревянными брусками.

На вертикальной обвязке первого полотна прикрепите штапик притвора с пазом трапециевидной формы сечением 18 х 20 мм, а на стене в месте примыкания полотна – штапик соответствующей формы и размера.

Карман для задвигания полотен перегородки должен быть шириной 190–200 мм и длиной, равной ширине полотна минус 40–45 мм. Вы можете сделать его из брусков, укрепив их между полом и потолком. С обеих сторон обшейте карман гипсокартоном, ДСП, ДВП или другими листовыми материалами, а затем отделайте с учетом отделки стен перегораживаемого помещения.

Торцы стенок кармана прикройте штапиками из реек сечением 55 х 15 мм таким образом, чтобы между ними получился проем для двух полотен шириной 100–115 мм.

Для изготовления кармана вы можете использовать облицованные шпоном под цвет мебели в комнате древесностружечные плиты.

В нижней части стены внутри кармана установите доску с резиновыми ограничителями. Места примыканий кармана к стене прикройте штапиками. Все деревянные элементы вы можете покрыть прозрачным лаком.

Легкая мягкая перегородка. Для изготовления такой перегородки (рис. 15) вам потребуются пленочные материалы на тканевой основе, деревянные бруски и ролики. Мягкую перегородку рекомендуется использовать в помещениях высотой 2,6–2,7 м.

Для устройства перегородки прежде всего разметьте место ее установки. Затем просверлите в брусьях сечением 55 х 40 мм и длиной, равной расстоянию между стенами, отверстия диаметром 2 мм. Отверстия должны быть по всей длине брусьев на расстоянии 600–800 мм одно от другого.

После этого приложите брусья к потолку вдоль линии разметки и шилом отметьте места установки дюбелей или пробок. Закрепите брусья и с обеих их сторон шурупами с шагом 600–800 мм прикрепите рейки сечением 25 х 100 мм. В нижней части реек закрепите по два металлических уголка, длина которых должна быть на 60–65 мм меньше длины брусьев, что обеспечит возможность установки роликов.
