Р. Яковлев - Универсальный фундамент Технология ТИСЭ

По длине трубы должны быть выполнены из расчета заглубления на 30 см выше глубины промерзания, а сверху они не должны доходить до венца дома на 3 — 5 см. В качестве примера приведем варианты опалубок, изготовленных из дерева, из асбоцементной трубы и из стального листа. В верхней части все они снабжаются опорной перекладиной, расположенной на уровне грунта (рис. 184).

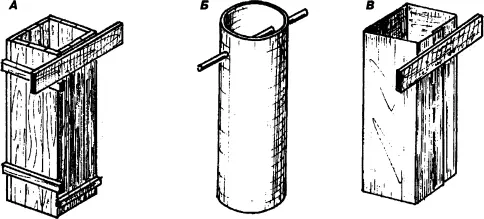

Рис. 184. Трубы–опалубки для восстановления столбчатого фундамента: А — из досок; Б — из асбоцементной трубы; В — из листовой стали

Перед началом бурения наклонной скважины под домом желательно сначала прорисовать в уменьшенном масштабе сечение строения. Обратите внимание на то, чтобы дно скважины, пробуренной ниже глубины промерзания, пришлось под середину стены и в тоже время рукоятка бура не упиралась в стену. Для удобства можно сделать шаблон, отмечающий расстояние от стены до точки бурения и угол наклона скважины (рис. 185, а). Наметив точку бурения, приступают к работе. После того, как наклонная скважина будет пробурена на глубину промерзания, приступают к её расширению под размещение вертикальной части фундаментного столба — опалубки. Для этого в скважину заводят бур, лопатой подрубают грунт и периодически, по мере наполнения грунтом накопителя бура, поднимают его на поверхность и опорожняют (рис. 185, б).

Процесс расширения скважины проводят до тех пор, пока труба–опалубка не будет свободно размещаться в ней в наклонном и вертикальном положении.

Установив плуг на фундаментный бур, приступают к расширению нижней части скважины (рис. 185, в). Сначала работают при полностью раздвинутой штанге бура, при этом дно расширенной части оказывается наклонным. Выравнивание дна скважины можно проводить при вертикальном положении бура, для чего штангу придется немного сложить, т. к. рукоятка располагается под стеной.

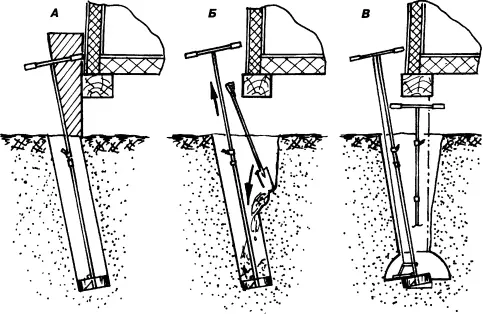

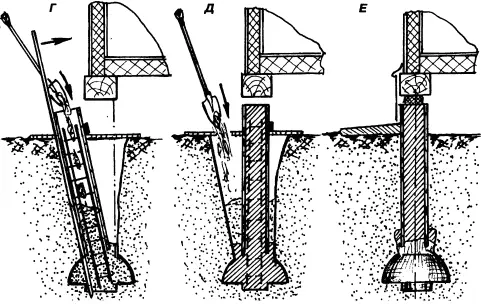

Рис. 185. Создание опоры под домом: А — бурение наклонной скважины; Б — верхнее расширение скважины; В — нижнее расширение скважины; Г — установка трубы–опалубки, закладка арматуры и заполнение опалубки бетоном; Д — засыпка и уплотнение грунта; Е — выравнивание уровня опоры

Заполнение скважины арматурой и бетоном производят через опалубку, расположенную в наклонном положении и опертую своей перекладиной на две доски, уложенные около скважины. Одновременно в скважину заводят и рычаг — отрезок трубы длиной в 2 м (рис. 186 и рис. 185, г).

Рычаг может быть установлен после заполнения скважины бетоном.

По мере укладки бетон необходимо уплотнять штыкованием, постукиванием по боковой стенке опалубки. Сразу после заполнения бетоном верхнюю ее часть сдвигают рычагом, приводя опалубку в вертикальное положение. Больших усилий для этого не требуется.

Затем доуплотняют бетон постукиванием по боковой стенке. Бетонирование одной скважины необходимо проводить непрерывно в течение 30 — 40 минут, до момента схватывания бетона. Боковые зазоры вокруг фундаментного столба заполняют грунтом (рис. 185, д). Его укладывают слоями по 10 — 15 см, уплотняя трамбовкой и слегка увлажняя.

Загрузить опоры можно не раньше чем через неделю. Установить дом на созданные опоры следует при помощи домкрата, подкладывая кирпичи или деревянные прокладки с дегтебитумными пропитками (рис. 185, е). Верх старых опор желательно разобрать.

Верхнюю часть опор можно выполнить и иначе. Сначала создают фундаментные опоры, выступающие из грунта на 10…15 см. После этого другую коробчатую опалубку заводят под венец, непосредственно на опору, и заполняют бетоном. Снимать опалубку можно через день. Щиты опалубки, соединенные "саморезами", быстро разбирают и собирают на новом месте, над следующей опорой. Загружать опоры следует не раньше чем через неделю после их изготовления (рис. 186).

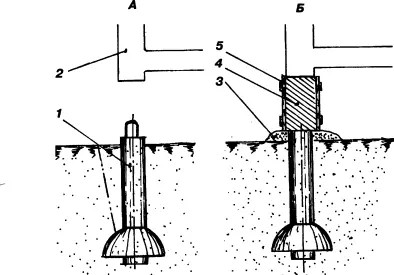

Рис. 186. Создание опоры под домом в два этапа: А — создание нижней части опоры; Б — создание верхней части опоры; 1 — нижняя часть опоры; 2 — венец дома; 3 — песчаная подсыпка; 4 — верхняя часть опоры; 5 — опалубка
