Р. Яковлев: Универсальный фундамент Технология ТИСЭ

Подготовка дорожек предполагает укладку и уплотнение грунта, извлеченного при рытье кюветов. Глинистый слой на дороге должен быть уложен с уклонами в сторону кюветов. Это требуется для того, чтобы дождевая вода, просочившись сквозь песок и щебень дорожного полотна, не застаивалась на глине, уменьшая её прочность, а уходила бы в кювет. После этого насыпают слой крупного гравия или щебня толщиной 7… 10 см, трамбуют и насыпают слой более мелкого гравия или щебня толщиной около 5…7 см, трамбуют его, а на него — слой песка толщиной 2…5 см, который также трамбуют.

Следует заметить, что если при весенней или осенней распутице по дороге проедет тяжелая машина, то она через слои гравия и песка продавит увлажненную глину. После этого в глинистом слое дороги образуется яма, которая даже после засыпки её щебнем не исчезнет. От дождей в ней всегда будет стоять лужа, которая всё время будет провоцировать продавливание дороги в этом месте. Со временем дорога может превратиться в классическое бездорожье. К такому же результату придет дорога, если кювет будет слабо справляться со своими дренирующими функциями, если он обмельчает или будет засорен, отчего уровень грунтовых вод поднимется и несущая способность дорожной глины также упадет.

Исходя из последнего замечания, можно предложить и технологию ремонта: выбрать до глины подсыпку, углубить кюветы (глиной заполнить яму) и восстановить щебеночные и песчаные слои дороги, но с меньшей толщиной (рис. 12).

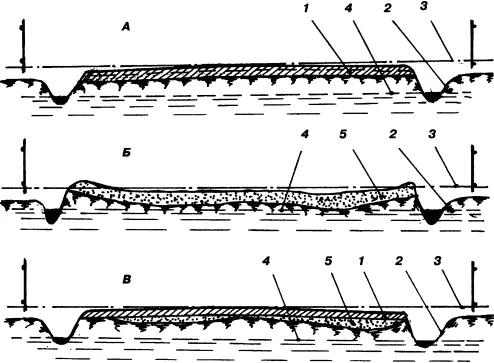

Рис. 12. Состояние дороги: А — начало эксплуатации; Б — через 50 лет; В — после восстановления; 1 — песок + щебнь; 2 — кювет; 3 — начальный уровень дорожного полотна; 4 — уровень грунтовых вод; 5 — песок + щебень+ глина

На российском рынке стройматериалов появился нетканый материал из спрессованных пенопропиленовых волокон (геотекстиль), который эффективно работает как разделитель слоев дорожной подготовки. Этот рулонный материал укладывается на грунт, под щебеночный слой. Его высокая прочность и стойкость к различным климатическим крайностям существенно продлевают срок службы дорожного покрытия.

Дачному поселку больше полувека. Наги участок расположен у центральной дороги, которая после дождя без сапог трудно проходима. Кубометры щебня, маскирующие ямы, спасали ненадолго и тонули в толще сырой глины безвозвратно.

Разобравшись в причине такого состояния дорог, принялся за расчистку кювета и за восстановление дренажной системы вдоль своего участка. Тогда, представьте, нашёлся знаток мелиорации, который по ночам устраивал запруды в дренажной системе (не хотел, чтобы мимо его участка текла вода соседей, которые расположены выше по течению). Простые объяснения физики устройства дренажа и причин плохого состояния дороги еле–еле были услышаны.

Приступая к выбору фундамента, следует определиться с терминами и параметрами, характеризующими сам фундамент и грунт–основание под ним (рис. 13, а).

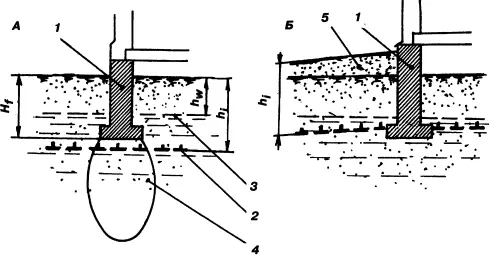

Рис. 13. Схема фундамента и основания: А — без подсыпки грунта; Б — с подсыпкой грунта; 1 — фундамент; 2 — граница промерзания грунта; 3 — уровень грунтовых вод; 4 — сжимаемая толща грунта; 5 — насыпной грунт

Фундамент— это подземная часть здания, которая предназначена для передачи нагрузки от здания на грунт, залегающий на определенной глубине и являющийся основанием фундамента.

Глубина заложения фундамента (Нf)— расстояние от подошвы фундамента до поверхности земли.

Подстилающий слой грунта (основание)— слой грунта, на который опирается подошва фундамента.

Расчетная глубина промерзания (hi)— положение границы промерзания относительно уровня грунта, принятое в качестве расчетной величины, узаконенной нормативными документами (нормами СНиП).

Если вокруг дома сделана подсыпка, то из чего следует исходить при назначении глубины заложения фундамента?

Разумеется, грунт будет промерзать с учетом подсыпанного грунта. Поэтому и глубину заложения фундамента в этом случае следует определять от поверхности подсыпки (рис. 13, б).
