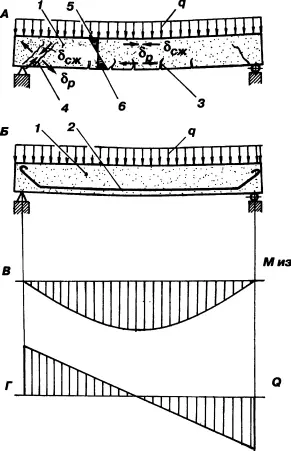

Рис. 114. Балка под нагрузкой "Р" и напряжения в ней: А — неармированная балка; Б — армированная балка; В — эпюра изгибающих моментов; Г — эпюра перерезывающих сил; 1 — бетонная балка; 2 — арматура; 3 — трещина от изгиба балки; 4 — трещина от перерезывающей силы; 5 — напряжения сжатия; 6 — напряжения растяжения

Что же происходит с такой балкой?

От действия изгибающего момента в ней возникают нормальные напряжения (сжатие–растяжение), которые по высоте сечения меняются от наибольшего сжатия вверху до наибольшего растяжения внизу. В нейтральной средней зоне поперечного сечения нормальные напряжения — нулевые. Наибольшие напряжения от изгибающего момента будут в середине пролета. Если бетон "не вооружен" арматурой, то внизу, в зоне действия растягивающих напряжений, могут возникнуть трещины (рис. 114, а).

В зоне действия максимальных перерезывающих сил возникают наибольшие касательные напряжения. Обращаем внимание любителей "сопромата" на то, что касательные напряжения создают в теле балки напряженное состояние, которое характеризуется одновременным действием нормальных напряжений сжатия и растяжения, ориентированных к горизонтали под углом в 45°. Растягивающая составляющая напряжений в зоне опор может спровоцировать появление наклонных трещин (рис. 114, а).

Армирование балки стальными прутками, усиливающими бетонный массив в зоне наибольших растягивающих напряжений в середине пролета и около опор, позволяет создать жесткую и прочную железобетонную конструкцию (рис. 114, б).

Растягивающие напряжения в балках около опор могут быть причиной возникновения наклонных трещин только при относительно большом расстоянии между опорами и малой толщине балки (плиты перекрытий, длинные надоконные перемычки, балки или ригеля мостов и т. п.). Поэтому при армировании лент фундамента или стен дома наклонные отгибы арматуры в зоне опор можно не выполнять.

Где лучше располагать арматуру

Наибольшая эффективность арматуры при изгибающих нагрузках создается при её расположении в зоне максимальных деформаций от растягивающих напряжений, как можно ближе к краю. Но бетон должен защищать арматуру от коррозии, да и обжатие арматуры бетоном должно быть полноценным со всех сторон. Поэтому арматуру располагают в массиве бетона не ближе 3..5 см от поверхности железобетонного изделия, притом чем плотнее бетон, тем меньше может быть это расстояние.

Напряженный бетон

Использование прутков повышенной прочности в качестве арматуры полностью не реализует их потенциальные возможности. При полном их нагружении растяжением в массиве бетона возникают относительно широкие трещины, снижающие коррозийностойкость арматуры. Для повышения эффективности ее работы процесс бетонирования и созревания бетона происходит при натянутой арматуре. Таким образом создается напряженный бетон, находящийся в сжатом состоянии и при отсутствии нагрузок.

Применение метода предварительного натяжения позволяет повысить эффективность работы арматуры и всей железобетонной конструкции. В толще бетона натянутая арматура создает напряжения сжатия, которые после сложения с напряжениями изгиба, действующими на конструкцию, образуют относительно небольшую составляющую напряжений растяжения (рис. 115, а).

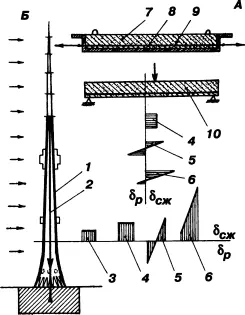

Рис. 115. Примеры напряженного бетона: А — балка; Б — Останкинская телебашня; 1 —бетонное основание телебашни; 2 —трос натяжения; 3 —напряжение от веса; 4 — напряжение от натяжения троса; 5 —напряжения от изгиба; 6 — суммарное напряжение в поперечном сечении; 7 — бетон; 8 — форма; 9 — арматура в растянутом состоянии; 10 —железобетонная балка под нагрузкой

Останкинская телебашня в Москве построена в начале 70–х годов прошлого века. Тонкой иглой башня пронизывает московское небо, поражая воображение. Невольно задаешься вопросом: как такая тонкая конструкция выдерживает ветровую нагрузку? Основная часть телебашни выполнена в виде трубы переменного сечения, отлитой из высокопрочного железобетона. Внутри трубы натянуты мощные троса, нагружающие массив бетона сжатием и исключающие появление растягивающих напряжений в бетоне при изгибе башни от ветровых нагрузок (рис. 115, б).За натяжением тросов специалисты ведут тщательное наблюдение.
