Если приходится иметь дело с сильно пучинистыми грунтами и тяжелой оградой, то лучше сделать более совершенную дренажную систему, которая придаст фундаменту устойчивость против талых и дождевых вод.

Для этого сначала подготавливается траншея под фундамент, а затем в траншее устраиваются дренажные скважины. Расстояние между скважинами должно быть не более 2 м, а глубина — не менее глубины промерзания грунта. В скважину опускается труба, которая заполоняется крупным гравием или щебнем — таким образом, вода не будет задерживаться под фундаментом, а сразу уйдет через дренажные скважины. Вместо трубы можно использовать нетканый, негниющий материал (стеклоткань, полипропилен и т. д.).

После того как дренажные скважины заполнены гравием, в траншее устраивается песчано-гравийная подушка — засыпается слой щебня и песка, который тщательно утрамбовывается. На подушку помещается арматура, и все заливается бетоном.

После застывания бетона необходимо устроить отмостку для отвода талых и дождевых вод от фундамента.

Отмостка — это узкая площадка, имеющая уклон от 3 до 10°, которая проходит вдоль всего периметра ограды. Уклон различается в зависимости от материала, из которого изготавливается отмостка. Так, уклон для отмосток из щебенки, булыжника и кирпича составляет 5–10°, а для отмосток из бетона и асфальта — 3–5°.

Для этого с внешней стороны фундамента устраивается узкая траншея. Ее глубина должна достигать песчано-гравийной подушки фундамента. В траншее не должно быть дерна и корней растений. Она засыпается щебнем — отмостка тоже нуждается в дренажной системе (рис. 2.10).

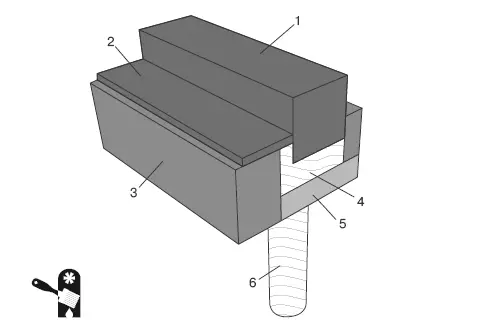

Рис. 2.10.Устройство дренажной системы для мелкозаглубленного ленточного фундамента: 1 — фундамент; 2 — отмостка; 3 — грунт; 4 — щебень; 5 — песок; 6 — дренажная скважина

После того как гравийно-песчаная подушка отмостки утрамбована, производится укладка основного покрытия — заливается бетон, асфальтируется, укладывается плитка, камень, булыжник и т. д., по выбору. Самый экономичный вариант отмостки — отдерновка, а самые эффективные и долговечные — бетонные отмостки, так как на них менее всего влияют окружающая среда и атмосферные явления. Неплохи отмостки из асфальтобетона — они хорошо задерживают влагу и не дают ей проникать к фундаменту ограды.

Если вы делаете отмостку из бетона, то следует учитывать, что коэффициент теплового расширения этого материала велик, и в отмостке необходимо устраивать температурные швы. Расстояние между температурными швами для бетонной отмостки составляет 2–2,5 м. Для устройства температурных швов используются просмоленные или обработанные антисептиком доски толщиной 15–20 мм или виниловые ленты толщиной 10–15 мм.

Если ваша отмостка делается из железобетонных плит, то под плитами должно сохраняться воздушное пространство, иначе отмостка будет разрушаться от вспучивания при размораживании грунта.

На готовом фундаменте возводится цоколь (если это необходимо, ограду можно устанавливать и сразу на фундаменте), а затем монтируются секции ограды.

Кирпичные столбы выкладываются в подготовленных заранее местах. Для большей надежности можно использовать комбинированные столбы — металлические трубы (диаметром 50–100 мм), заглубленные ниже уровня промерзания грунта и обложенные кирпичом.

Трубы устанавливаются так, как описано выше. Затем они обкладываются кирпичом. Столб в полтора кирпича имеет сечение 380 × 380 мм, но если вам необходимы более массивные столбы, то можно использовать кладку в два кирпича, при этом получатся столбы сечением 510 × 510 мм. Высота швов кладки должна составлять 10 мм (рис. 2.11).

Если у вас нет профильной трубы, то усиленный кирпичный столб можно изготовить другим методом: возвести кирпичную «оболочку», заполнить ее пустое внутреннее пространство битым кирпичом и забетонировать. Правда, такой столб будет несколько менее прочным, чем столб с сердцевиной из металлической трубы, но прочнее, чем просто столб из кирпича, да и дешевле, и для дачной ограды он вполне подходит.

Если общий вес ограды будет не слишком большим (в качестве основного материала используются дерево, профнастил, панели ПВХ, поликарбонат и т. д.), то можно обойтись упрощенным столбчатым фундаментом. Для него потребуются небольшие ямы — 1 × 1 м при глубине около 1 м. На дне такой ямы устраивается песчаная подушка.
