При пролете до 3,0 м и шаге балок перекрытия 0,5 м можно использовать в качестве балок доски сечением 50×150 мм, а при шаге 0,7–0,8 м — брус сечением 100×150 мм либо две спаренные доски сечением 50×150 мм.

Концы балок, опираемые на кирпичные, шлакобетонные или керамзитобетонные стены, оборачивают рубероидом или толем, не закрывая торцов, а пространство ниши вокруг балки заполняют эффективным утеплителем (минеральная вата, пенопласт). Длина опорных концов балок должна быть не менее 120 мм при шаге 0,6 м и 150 мм при шаге 1 м; зазор между торцом балки и стенкой ниши (гнезда) должен быть не менее 20 мм; торец балки к верху скашивают на 10–15 мм.

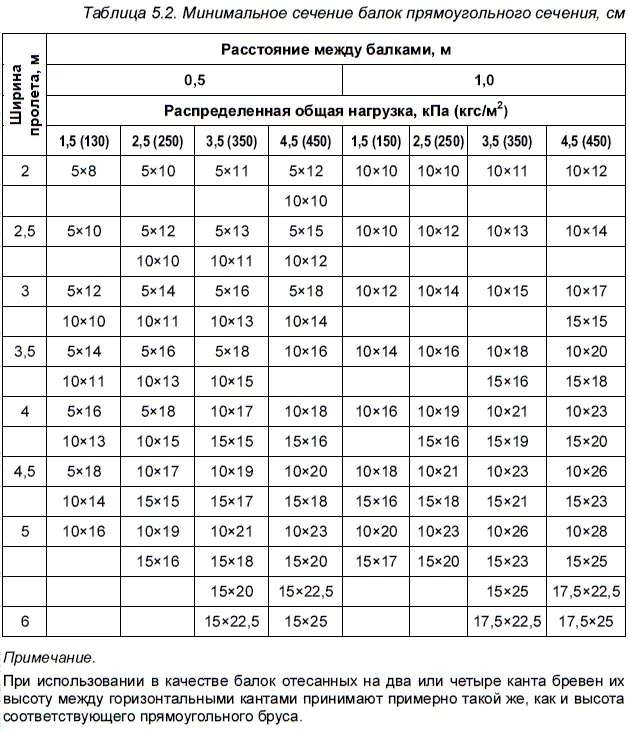

Сечение балок перекрытий принимают по расчету, но можно использовать и данные табл. 5.2.

Как уже отмечалось, иногда брусья заменяют двумя досками, сечение которых в сумме равно сечению бруса. Их сшивают гвоздями, загнутыми с противоположных сторон и забитыми в шахматном порядке, на расстоянии 400–500 мм.

Высота балки, как правило, составляет 1:20, 1:25 пролета.

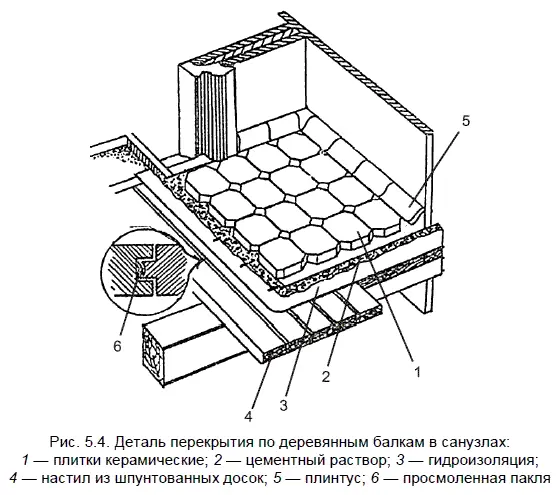

В домах старой постройки с деревянными перекрытиями часто пол из керамических плиток в санузлах настилают по деревянному основанию (рис. 5.4).

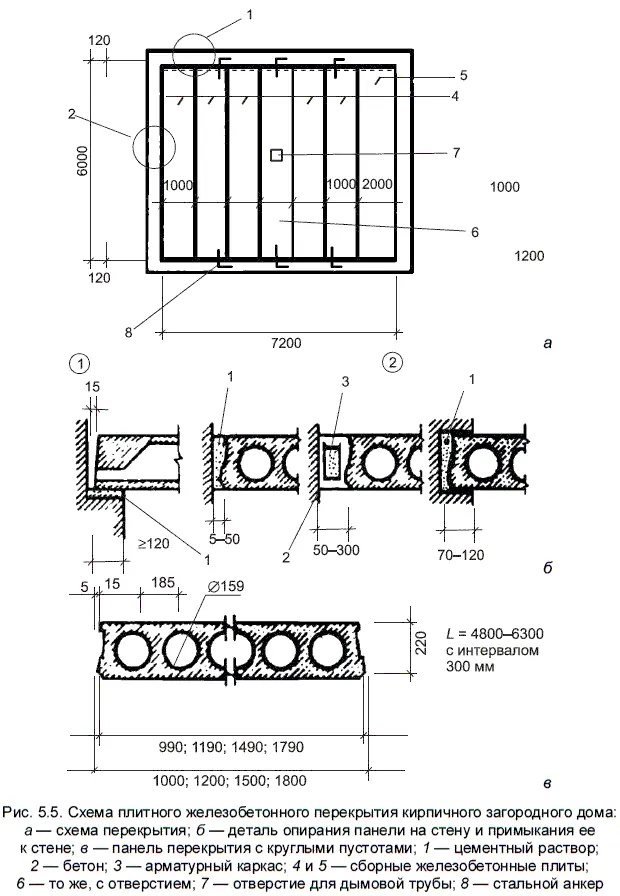

В загородных домах с кирпичными стенами часто применяют перекрытия из железобетонных панелей. Обычно это стандартные панели с круглыми пустотами или плоские панели. Длина первых — от 4800 до 6980 мм, шириной от 1000 до 2400 мм и высотой 220 мм. Вторые — длиной 2700–4200 мм с градацией 300 мм, шириной 1200, 1500 мм, толщиной 120 и 160 мм. Панели укладывают на слой свежего кладочного раствора толщиной 10 мм с заделкой на опорах не менее чем на 120 мм (рис. 5.5).

Панели через одну (шаг 2400–3000 мм) соединяют со стенами анкерами-скрутками из стальной проволоки диаметром 8-10 мм, которые крепят к монтажным петлям и заводят в кладку на расстоянии 250 мм от торца панели, заканчивая загибом под углом 90° на длину 380 мм.

Швы между панелями заполняют цементным раствором состава 1:4 (по объему).

Монтаж панелей осуществляют с помощью автомобильных кранов.

Заделка швов между плитами перекрытий достаточно ответственная и трудоемкая операция. Швы тщательно зачеканивают цементным раствором состава 1:3 на мелкозернистом песке по расчищенной и смоченной водой поверхности. В раствор добавляют паклю или куски проволоки длиной до 30 мм и диаметром 1–2 мм из оцинкованной, нержавеющей стали или меди.

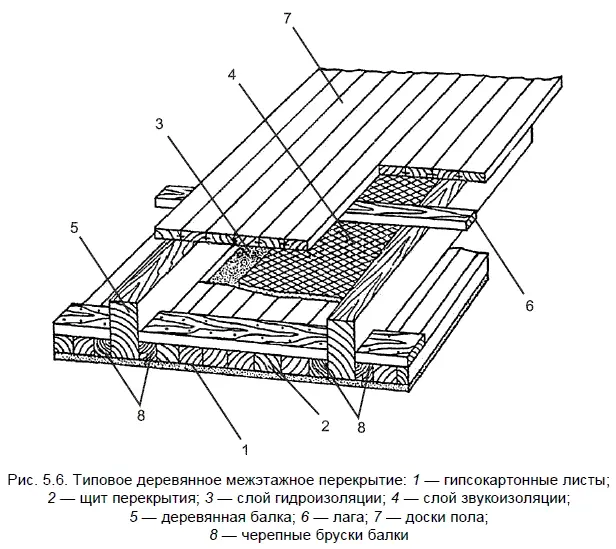

Конструкция перекрытия по деревянным балкам показана на рис. 5.6.

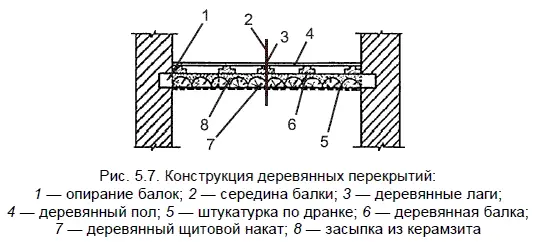

Состояние деревянной несущей балки определяют по звуку простукивания ее обухом топора. Глухой звук свидетельствует о дефектах древесины. Контрольное обследование поврежденного участка выполняется просверливанием отверстия тонким сверлом, чтобы не нарушить структуру балки. Высверленная древесина покажет характер гнили либо поражение жучком (рис. 5.7).

При повреждении концов только одной балки ее закрепляют, подводя под нее деревянную стойку. Затем больные концы очищают от гнили и антисептируют. При повреждении концов нескольких балок под них подводят раму. Далее загнившие концы очищают, антисептируют и болтами или гвоздями крепят на них деревянные накладки так, чтобы сечение двух накладок в сумме было не меньше сечения основной (здоровой) балки. Для выполнения этих работ по длине накладок разбирают накат и снимают черепные бруски.

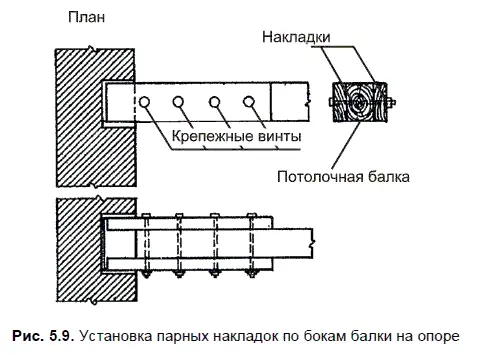

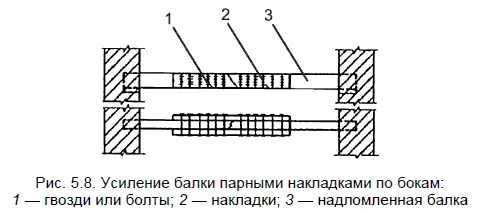

Поврежденный гнилью накат перекрытия, как правило, удаляют вместе с утеплителем. Несущие балки очищают, ремонтируют, в необходимых случаях антисептируют, прибивают черепные бруски и заново выполняют накат (рис. 5.8 и 5.9).

В проектное положение балки заводят под наклоном к горизонтальной плоскости одним концом в заранее подготовленное гнездо высотой 0,4–0,6 м и глубиной, превышающей минимальный размер опирания на 0,15-0,20 м. Затем балку приводят в горизонтальное положение и обратным движением устанавливают на место. При установке балки сохраняют ее связь со стеной: закрепляют существующий анкер, сохраняют между плоскостью балки и стенами зазоры по 40–50 мм для проветривания и ограждают торцы от возможного промерзания.
