По периметру каптажной камеры следует выполнить сначала глиняный замок, потом песчаную подушку (ее следует тщательно утрамбовать), по ней уложить бетонную (асфальтовую) отмостку. Кроме того, необходимо отрыть водоотводную канаву и гидроизолировать ее тем же способом, т. е. глиняным замком и бетонным покрытием.

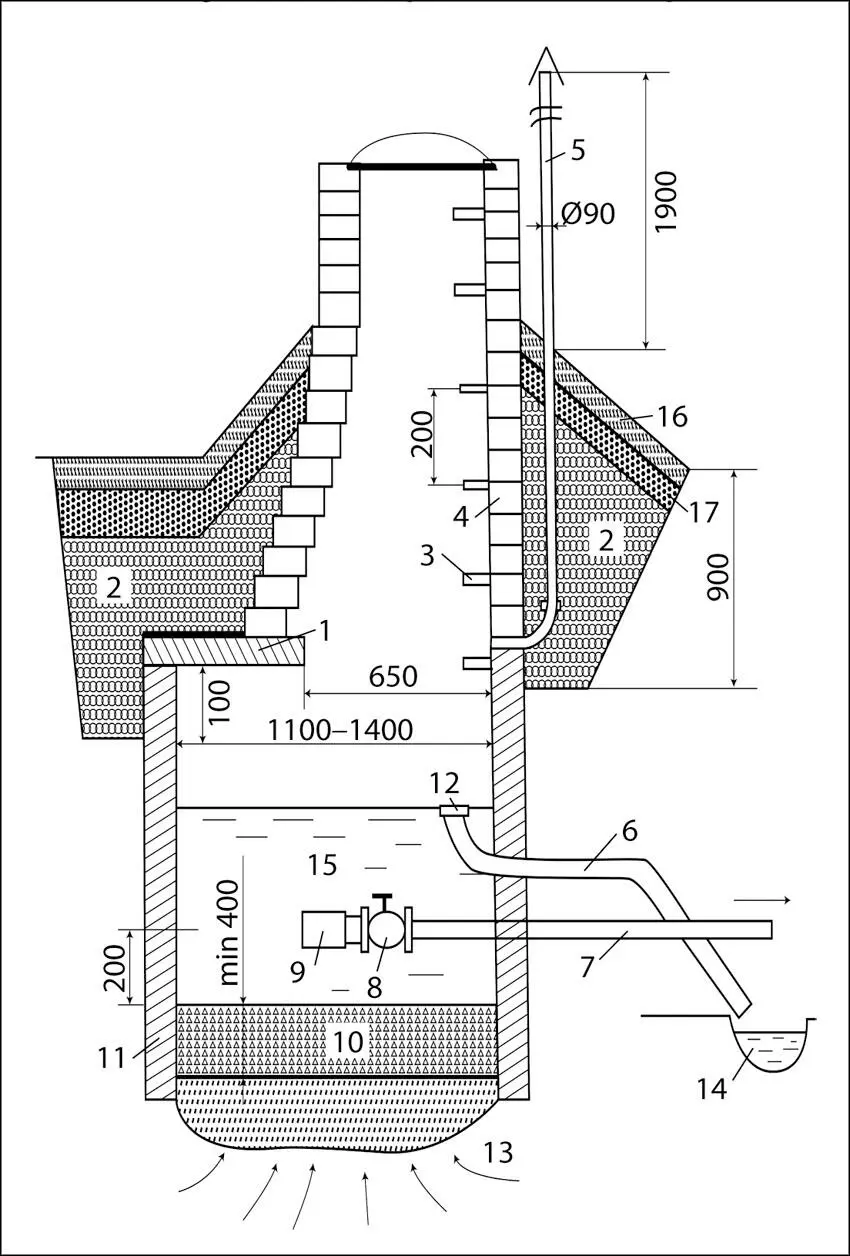

Рисунок 6. Устройство каптажной камеры для ключа восходящего типа (размеры указаны в миллиметрах): 1) железобетонная плита; 2) глиняный замок; 3) скобы; 4) кирпичная кладка; 5) вентиляционный стояк; 6) переливная труба; 7) водозаборная труба; 8) вентиль; 9) фильтрующий элемент; 10) песчано-гравийный фильтр; 11) железобетонное кольцо; 12) сливная воронка; 13) водоносный горизонт; 14) водоотводная канава; 15) резервуар; 16) отмостка; 17) песчаная подушка

Для создания деревянного околотка подходят дуб, граб, лиственница. Их древесина долго сохраняется в условиях повышенной влажности, не покрывается слизью и придает воде хороший привкус.

Для забора воды из каптажной камеры в нее вставляют трубу, вмонтировав ее в 50 см от поверхности песчано-гравийного фильтра. И сливная, и водозаборная трубы должны отстоять от стенок камеры не менее чем на 1 м, а заканчиваться они должны водоотводящим лотком. После всех работ останется только внутренний конец водозаборной трубы оснастить фильтром с отверстиями 0,2 мм и краном, а наружный – краном, крючком для ведра и скамейкой под него.

Каптажная камера для нисходящего ключа конструктивно не отличается от описанной, за исключением одного момента: вода в нее будет поступать не со стороны дна, а через боковую стенку (нисходящие ключи, как правило, располагаются на склонах возвышенностей, оврагов и иного, поэтому камеру врезают в открытую поверхность водоносного горизонта). Поэтому фильтрующий слой из гравия толщиной 20 см надо будет разместить между водоносным пластом и стенкой каптажа. В последней предварительно проделывают отверстия для стека воды. Дно камеры покрывают глиняным замком, чтобы не допустить просачивания и потери воды. Поскольку вода из нисходящего родника содержит частицы глины, песок, то внутри камеру разделяют перегородкой на 2 части. Жидкость, поступившая в камеру со стороны водоносного горизонта, будет отстаиваться в первой секции, потом, перелившись через стенку, поступит во вторую секцию, из которой и будет осуществляться водозабор. Случается, что вода из ключа поступает широким фронтом. Чтобы обеспечить поступление ее в общий водосборник, дополнительно камеру оборудуют открылками, или барражными стенками (так называются улавливающие стенки, устроенные из глинистого грунта) с фильтрующими призмами, которые обеспечивают свободный отвод воды внутрь каптажа.

По завершении работ по сооружению каптажной камеры вокруг нее строят павильон и огораживают. Камеру регулярно проверяют, при необходимости очищают и ремонтируют.

Описанные действия наглядно показаны на рисунке 7.

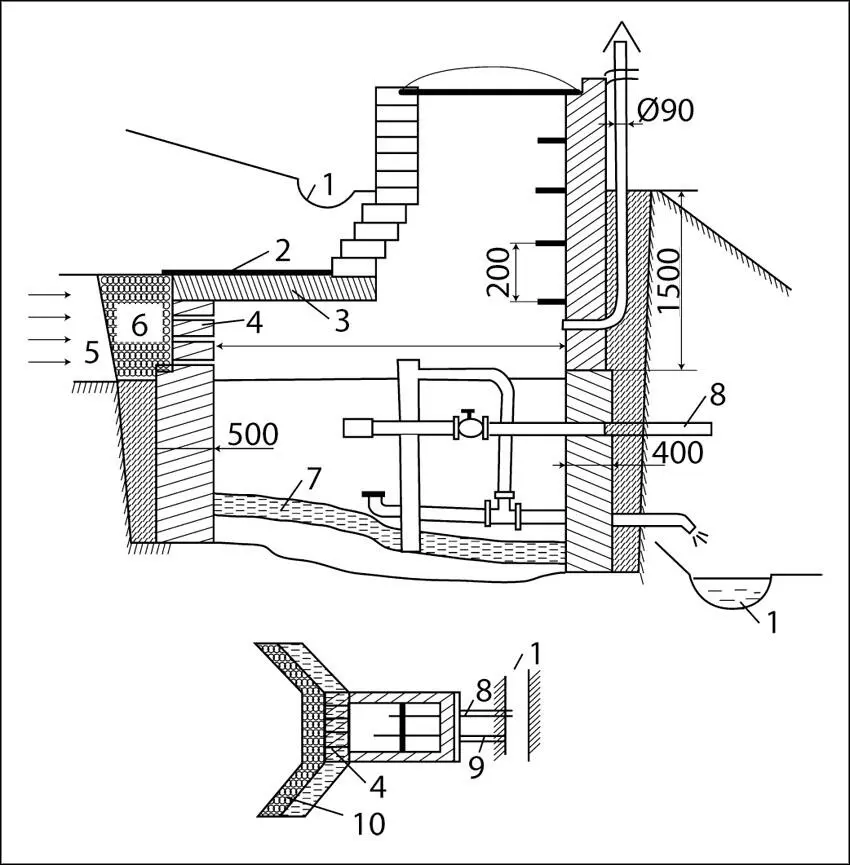

Рисунок 7. Устройство каптажной камеры для ключа нисходящего типа (размеры указаны в миллиметрах): 1) водоотводная канава; 2) глиняный замок; 3) перекрытие; 4) дренажная стенка; 5) водоносный пласт; 6) гравийный фильтр; 7) основание; 8) водозаборная труба; 9) переливная труба; 10) барражные стенки

Свое название шахтный колодец получил потому, что для его устройства необходимо выкопать шахту. Как правило, такой конструкции отдают предпочтение, когда водоносный горизонт залегает не слишком глубоко – в 10–20 м от поверхности земли. Прежде чем мы поговорим, о способах, которыми можно это сделать, необходимо узнать, из каких частей состоит шахтный колодец (рис. 8). (Однако предварительно заметим, что традиционно шахтный колодец был деревянным, при этом выполняли сруб, имеющий квадратную или прямоугольную форму. С появлением новых материалов (кирпича, бетона) шахтный колодец стали сооружать круглой формы – в виде трубы, поэтому такие колодцы получили название трубных. В связи с этим строительство последних мы будем рассматривать отдельно, хотя в принципе это тоже шахтные колодцы.)

Верхняя часть колодца, которая возвышается над землей на 600–800 мм, – это оголовок. Его функция – защищать колодец от попадания внутрь посторонних предметов, насекомых, атмосферных осадков и зимнего обледенения.
