Рис. 13 изображает такой парник: а – водяная труба, лежащая свободно на кирпичной подкладке, чтобы при нагревании и расширении металл не подвергался повреждению; b – поверенные балки, на которых лежат бруски или жерди, покрытые хворостом и мхом, чтобы земля не осыпалась вниз и чтобы отсюда сквозь нее проходила теплота. Земляной слой, стены и рамы – как в простом парнике.

Рис. 14

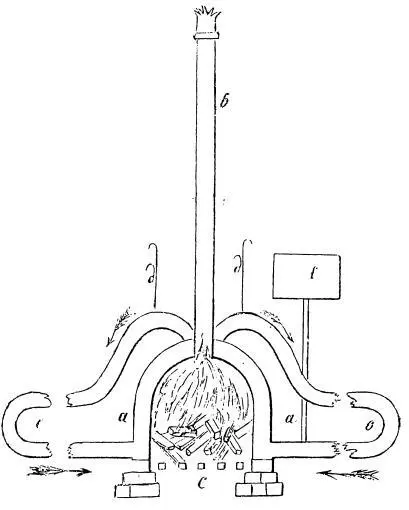

Рис. 14 – термосифон в разрезе; а – котел и печь, внутри ее топка; с – подтопка, решетка и помещение для золы; d – отводная труба для горячей воды и е – приводная труба для холодной воды; b – дымовая труба; f – водяной резервуар для наполнения трубы водою, служащий в то же самое время предохранительным клапаном. Резервуары можно соединять с котлом или с нижнею трубою близ дна его, что более целесообразно, так как таким образом, при наполнении водою, не остается воздуха в трубах, от которого при нагревании может последовать взрыв, и, сверх того, холодную воду лучше спускать в нижнюю часть котла для немедленного нагревания. Расход на воду, впрочем, самый незначительный. В дне котла, против дверцы и топки, устраивается кран и клапан для выпускания воды и чистки котла от грязи, которая образуется со временем. Обоих означенных отверстий на нашем профиле не видно. На отводной трубе при d на самом высоком месте приделаны 2 узенькие трубочки, с загнутыми вниз концами, чтобы они не засорялись снаружи; назначение этих трубок – выпускать воздух при наполнении прибора водою, равно и газы, могущие образоваться впоследствии. Если в трубках находится воздух или если они не наполнены водою, то это указывает, что циркуляция воды прекратилась, и прибор не действует. В тех же местах, при d, d, можно устроить два крана, чтобы, по усмотрению, действовать более или менее одною или другою стороною термосифона или совсем исключить из действия одну из половин. Прибор в данном случае устроен так, что им можно действовать по двум направлениям, на два различных отделения парника. При поперечном разрезе котла в 5/ 4арш. (89 см) и при топке в ¾ арш. (63 см), по-видимому, можно нагревать от 130 до 160 парниковых рам, хотя, впрочем, прямых опытов в этом отношении у нас не имеется; конечно, это зависит от температуры, требуемой в парнике, и от температуры вне его.

При действии только в одном направлении нагревание, разумеется, будет сильнее, чем когда действует в двух направлениях. Теплота получается сообразно устройству и величине котла, поверхности и свойству труб; для парника достаточно девяти труб от 2 до 2 ½ вершков (9-11 см) в диаметре или же меньшее число труб с большим диаметром, но вообще предпочитают большее число труб меньшего диаметра. В некоторых больших садовых заведениях Западной Европы соединяют от 10 до 20 тысяч футов труб в один большой трубчатый котел, которым и нагревается целое заведение. Котлы, составленные из труб, окруженных огнем, самые экономные, но они опасны, и их трудно составить. Вместо чугунных труб применяют также медные, которые много тоньше и дают более теплоты, так медь лучший проводник ее, чем чугун.

Если возможно, то самый котел выгодно поместить под парник; в других случаях котел ставится между парниками. Чтобы не терять напрасно теплоты, котел обкладывают кирпичом, а те части труб, которые не находятся под парником, обвертываются войлоком. При помещении котла под парником, что возможно только в сухом грунте, нельзя тянуть необходимый для горения воздух из-под парника, так как в этом случае, вместе с уходящим в топку воздухом, вышла бы и теплота.

Воду для наполнения термосифона берут самую чистую, дождевую или мягкую прудовую, чтобы избежать осадка и трубах и котле, грязи и котельного камня. Осадки этих веществ, столь обременительные в паровых котлах, в термосифоне едва заметны, так как здесь испарение воды самое незначительное; но тем не менее следует избегать употребления минеральной воды, оставляющей после себя твердый осадок.

Водяное нагревание имеет то преимущество, что им можно регулировать температуру в парниках по желанию; но с другой стороны теплота от этого способа нагревания слишком суха и иссушает землю снизу, в ущерб корням растений. Чтобы поправить этот недостаток водяного нагревания, можно устроить над трубами под парником плоские ящики с водою, испарение которой доставляет земляному слою влагу.
