Цикля

Цикля используется для тески печных изразцов. Как правило, она бывает выполнена из стальной пластины.

Стукальце

Стукальце представляет собой отрезок круглой стали или трубы длиной 200–250 мм. Оно применяется для нанесения ударов по цикле (ножу) во время обработки изразцов.

Рашпиль

Рашпиль необходим для удаления наплывов, притирки кромок и опиливания изразцов.

Деревянная порядовка

Деревянная порядовка представляет собой рейку сечением 50 х 50 мм или 70 х 50 мм и длиной до 2 м, на которой через каждые 77 мм нанесены деления (засечки), обозначающие толщину ряда кладки (рис. 3).

Каждое деление является суммой высоты кирпича (65 мм) и толщины шва (12 мм).

Порядовки используются для разметки рядов кладки.

Они располагаются к наружной поверхности стен таким образом, чтобы стороны, на которых отмечены ряды кладки, были обращены внутрь помещения, откуда осуществляется кладка. Порядовка фиксируется с помощью стальных держателей П-образной формы.

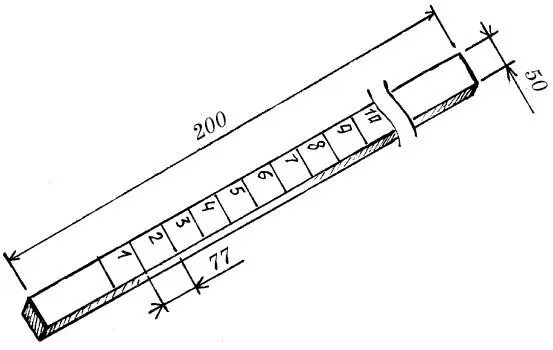

Рис. 3. Деревянная порядовка (мм)

Для этого по ходу кладки в горизонтальные швы через каждые 6–8 рядов по высоте необходимо вводить держатели, размещая друг над другом. При этом скобы должны своими концами и поперечной планкой входить в стену. После укладки пары рядов кирпичей над вторым держателем необходимо вставить в скобы порядовку и закрепить ее деревянными клиньями (рис. 4). К порядовкам должен быть зачален шнур-причалка, по которому будет осуществляться кладка. Шнур-причалка может быть установлен и переставлен с помощью двойной скобы, которая удерживается на рейке порядовки благодаря натяжению шнура-причалки и трению между скобой и порядовкой.

Затем порядовку следует демонтировать вместе с держателями, не вынимая клиньев. Для этого ее нужно аккуратно раскачать в направлении, перпендикулярном к поверхности стены.

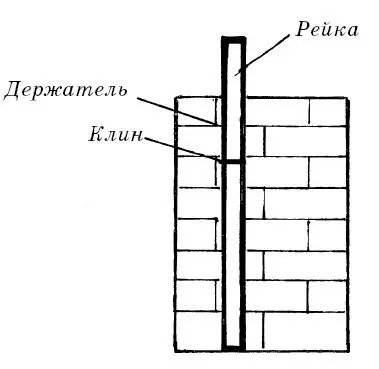

Рис. 4. Крепление порядовки к кладке

Держатели, преодолевая сопротивление раствора, должны выйти из горизонтальных швов кладки, после чего порядовка должна быть поднята вместе с ними.

Порядовки могут быть также выполнены из металлического уголкового профиля размером 60 х 60 х 5 мм.

На ребрах такого уголка порядовки через каждые 77 мм обозначены деления глубиной 3 мм или просверлены отверстия для закрепления шнура-причалки.

При возведении печей используются не только различные инструменты, но и приспособления, которые могут значительно облегчить ведение работ.

Ящики

Для приготовления и хранения раствора понадобятся деревянные и металлические ящики размером 1500 х 1000 х 300 мм.

Для хранения глиняного раствора рекомендуется использовать небольшие деревянные ящики размером 800 х 500 х 300 мм с четырьмя ручками. При отсутствии таких ящиков можно воспользоваться обычными ведрами.

Рамка для переноса и хранения кирпича

Рамка для переноса и хранения кирпича должна иметь размер 500 х 250 мм. Желательно, чтобы она была изготовлена из деревянных брусков или стальной проволоки толщиной 5 мм.

Подмости

Подмости используются для работы на высоте. Этому приспособлению должно быть уделено особое внимание, так как от него во многом зависит безопасность проведения работ. Принято считать, что наиболее удобной для выполнения кладки является высота 600–800 мм. При большей высоте рекомендуется использовать подмости. Их конструкция должна быть достаточно прочной, так как на них переходит нагрузка не только от массы печника, но и от материала.

Простейшие подмости могут быть выполнены в виде двух козелков с промежуточными опорами для щита настила. Но наиболее удобными для создания кладки являются подмости с откидными ножками (рис. 5).

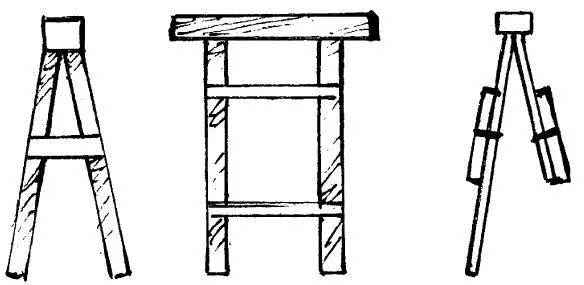

Рис. 5. Подмости обычные и с откидными ножками

Скамья с полками

Для удобства расположения инвентаря рекомендуется воспользоваться специальной скамьей, желательно с двумя полками. Ее размер составляет 1500 х 250 х 500 мм. Она предназначена для размещения материалов и инструментов печника.

Скамью рекомендуется устанавливать параллельно кладке на расстоянии 0,5 м от нее. При этом следует помнить, что инструменты и материалы на полках скамьи должны располагаться таким образом, чтобы к ним был обеспечен свободный и безопасный доступ.
