Сергей Калюжный - Печи для бань и саун своими руками

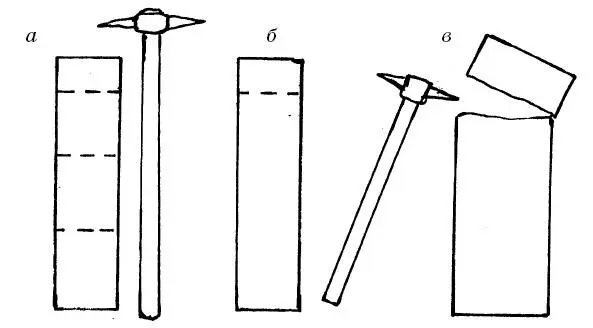

Рис. 8. Этапы раскалывания кирпича: а — замер; б — нанесение насечки на ложковую сторону кирпича; в — откалывание части кирпича

Для того чтобы легче было производить заготовку кирпича, на рукояти кирочки рекомендуется сделать насечки, которые будут соответствовать размерам 1/ 2части, 1/ 4части и т. д. В таком случае не нужно будет постоянно использовать рулетку. Для обтески кирпича пригодится та же кирочка. Обтесывать его необходимо легкими ударами, помня о том, что чем мягче кирпич, тем более пологим должно быть направление удара.

Бутовый камень (ГОСТ 22132-76) представляет собой крупные куски различных горных пород (гранита, песчаника, известняка и т. п.) правильной и неправильной формы. По способу изготовления разделяют три вида бутового камня: рваный, постелистый и плитняковый. Рваный камень образуется при взрывных работах. Постелистый камень является продуктом выломки из слоистых пород. Плитняковый камень образуется в результате выломки из осадочных и метаморфических пород сланцевого строения.

Марка бутового камня всегда указывает на предел прочности при сжатии исходной горной породы в насыщенном водой состоянии.

Бутовый камень предназначен в основном для возведения фундаментов под печи и дымовые трубы. При выборе вида камня для устройства фундамента под печи рекомендуется остановить свой выбор на постелистом камне, так как он прочнее связывается с раствором и, следовательно, из него получаются более ровные и прочные основания.

Природный песок, который получается в результате разрушения горных пород, чаще всего применяют в качестве мелкого заполнителя для приготовления бетона и строительного раствора. Размер зерен такого песка составляет 0,150,5 мм. В зависимости от зернового состава песок можно разделить на четыре вида: крупный, средний, мелкий и очень мелкий.

Каждый вид определяется путем просеивания через стандартный набор сит с разными размерами и формами отверстий. Сита с квадратными отверстиями имеют размеры 0,14, 0,315, 0,63 и 1,25 мм, а с круглыми — 2,5, 5 и 10 мм. В результате проведенного просеивания определяется модуль крупности песка.

Для приготовления растворных смесей можно использовать все четыре типа песка, а для бетонных смесей применяют все, кроме очень мелкого песка.

Совет мастера

Содержание зерен, которые проходят через сито № 0,14, не должно превышать 10 % по массе в песке, используемом для бетона.

Для строительного раствора это содержание не должно быть больше 20 %. Максимально допустимый размер зерен песка в растворных смесях, предназначенных для каменной кладки, должен составлять не более 5 мм.

В растворных смесях для кладки печей используется горный песок с размером зерен до 1 мм, имеющих угловатую форму и шероховатую поверхность частиц. Благодаря такому строению частиц обеспечивается максимальное сцепление между пленкой глины и отдельными песчинками. Это значительно увеличивает прочность швов кирпичной кладки, объем которых при усыхании остается практически неизменным, а кладка становится более плотной. Речной песок не рекомендуется применять в растворах для кладки печей, так как из-за округлой и гладкой формы его зерен невозможно получить тонкие швы.

Добавляя в растворы для кладки печей песок, необходимо следить, чтобы он был чистым, без каких-либо примесей, так как частицы ила, извести, земли и других загрязняющих веществ оказывают негативное воздействие на вяжущие свойства раствора. Поэтому загрязненный песок необходимо сначала промыть и очистить, просеяв через сито или металлическую сетку с отверстиями размером 1–1,5 мм, а затем добавлять в раствор.

Обычная, красная, глина является основным связывающим материалом, который применяется при изготовлении раствора для кладки массива печи, дымовых каналов и частей дымовой трубы, находящихся под крышей здания.

Прочность и качество кладки во многом зависят от пластичности, усушки, максимальной температуры плавления или спекания. Жирность можно приблизительно вычислить по объемной массе и количеству примесей песка. Если масса глины составляет 1300–1400 кг/м 3, то она считается жирной, при массе 1450–1500 кг/м 3— средней. Следует учитывать, что чем меньше жирность глины, тем больше в ней примесей песка. Однородную глину используют для изготовления огнеупорных изделий.
