Насадной дымоход для банной печи располагается над ней путем насадки на выходной патрубок и размещается внутри помещения, выступая наружу сквозь потолок и кровлю. При его устройстве рекомендуется выбирать простую прямую форму, которая является наиболее эффективной, так как обеспечивает хорошую тягу и препятствует отложению сажи на внутренних поверхностях дымохода.

Монтаж приставных печных дымоходов должен осуществляться к боковой стенке котла, а выводиться они должны наружу через стену. Затем они поднимаются вертикально вдоль стены до необходимой высоты.

Приставные печные дымоходы наиболее безопасны в эксплуатации, но менее эффективны, так как имеют изгибы и пологие участки, уменьшающие тягу.

При этом тепло от трубы будет нагревать наружный воздух, а не само помещение бани.

Осуществляя кладку дымохода из кирпича, следует удалять излишки раствора с внутренних стенок.

Наилучшая тяга наблюдается в дымоходах с круглым сечением, так как на пути проходящего воздуха образуется наименьшее сопротивление. Площадь внутреннего сечения дымохода должна соответствовать мощности печи. Так, например, при мощности до 3,5 кВт площадь внутреннего сечения рассчитывается как 140 х 140 мм, при мощности до 5,2 кВт — 140 х 200 мм, а при мощности до 7,2 кВт — 140 х 270 мм.

При установке дымохода необходимо следить, чтобы длина горизонтальных и пологих его участков в сумме не превышала одного метра, в противном случае из-за большой их протяженности будет ухудшаться сила тяги и как следствие появятся отложения копоти на внутренних стенках трубы. При прохождении трубы дымохода через перекрытия и кровлю рекомендуется устанавливать противопожарные разделки, а также не допускать на этих участках соединения труб.

Совет мастера

Занимаясь устройством дымохода, не следует забывать об установке гидроизоляции и специального уплотнителя на кровле в месте прохода через нее трубы. Саму трубу рекомендуется снабдить колпаком для защиты от осадков.

Прежде чем начать монтаж дымохода для бани, необходимо сначала рассчитать длину трубы и определить размеры других конструктивных элементов (рис. 33).

Для того чтобы вычислить общую длину дымохода, необходимо измерить расстояние между коньком крыши и выходным патрубком печи, а затем прибавить 0,5 м, чтобы на такую высоту труба возвышалась над коньком. Соединение нижней и верхней трубы должно располагаться примерно посередине высоты чердака. После определения этой точки получится длина обеих труб.

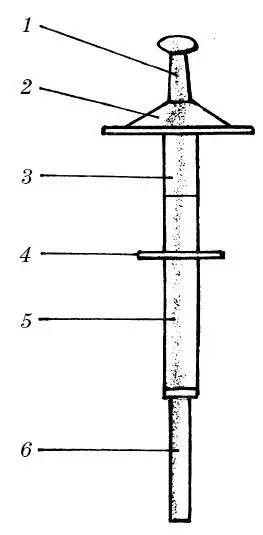

Рис. 33. Конструкция дымохода: 1 — оголовок; 2 — противоливневая защита; 3, 5 — сэндвич-труба; 4 — потолочно-проходной узел; 6 — одноконтурная труба

Но при этом следует учитывать, что при утеплении двухслойной верхней трубы часть нижней трубы от выходного патрубка и почти до потолка рекомендуется сделать одинарной. Именно для увеличения коэффициента полезного действия банные печи и дымоходы должны большую часть тепла оставлять внутри, а не выпускать вместе с дымом наружу. Для изготовления сэндвич-труб понадобятся размеры верхней трубы, у которой длины внутренней и наружной частей равны.

Также необходимо знать параметры нижней трубы, у которой внутренняя часть больше наружной на расстояние от выходного патрубка до потолка бани за вычетом 10–15 см.

Для изготовления дымохода трубу следует разрезать на две части по вычисленным ранее длинам. Затем нужно обернуть верхнюю трубу утеплителем и измерить диаметр получившейся конструкции. Он необходим для вычисления ширины листа оцинкованной стали, из которой будет изготовлен кожух — наружная труба, параметры которой высчитываются по формуле:

d х 3,14 + 30 мм,

где 30 мм — дополнительная ширина для фальцевого соединения.

Далее необходимо вырезать из листа оцинковки две прямоугольные заготовки и сделать из них наружные трубы, соединив края. Из этого же листа нужно вырезать полосу шириной 20 см и длиной, равной окружности наружной трубы, добавив еще 30 мм.

Такая полоска будет выполнять роль хомута для соединения нижней и верхней трубы. Затем необходимо изготовить четыре оцинкованных кольца с наружным и внутренним диаметрами, равными диаметрам внутренней и внешней труб дымохода. Они будут закрывать утеплитель в торцах труб. К нижнему торцу верхней внутренней трубы следует по кругу приварить полоску металла толщиной 2 мм и шириной 4 см. Таким образом получится патрубок, в который войдет верхний конец нижней внутренней трубы.
